ZHCU807B March 2020 – July 2021
G SYSREF 功能
- 為 SYSREF 配置 TICS Pro PLL 選項卡。
- 選中 SYSREF_EN 框和 VCO_PHASE_SYNC 框。
- 將 OUTB_MUX 更改為 SysRef，并取消選中 OUT_PD 框。
- 確認內插器頻率 在 800MHz 和 1500MHz 之間。如果不在該范圍內，將 SYSREF_DIV_PRE 下拉列表更改為 Div2 或 Div4。
- 若要修改 SYSREF 頻率，請更改 SYSREF_DIV 框中的值。
- 轉至側欄中的 User Controls（用戶控件），確保 INPIN_IGNORE 框未選中。
- 點擊 Toggle SysRefReq Pin 框啟動 SYSREF。

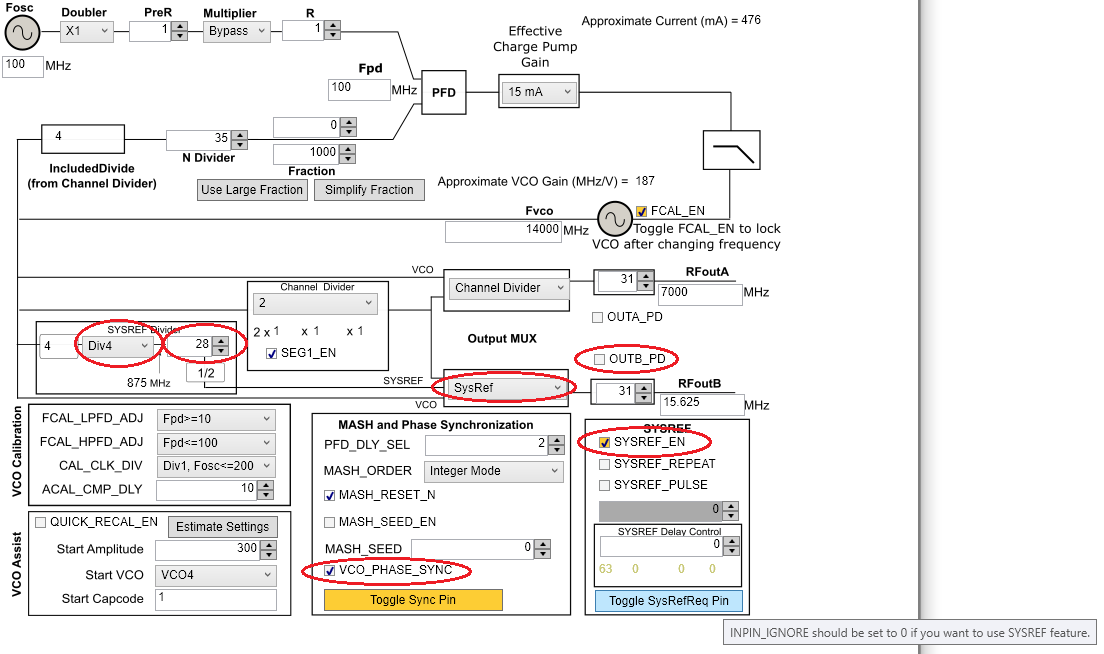

圖 G-1 SYSREF 示例
表 G-1 SYSREF 模式
| 模式名稱 | 說明 | TICS Pro - SYSREF 設置 |
|---|---|---|
| 主器件 - 連續 | 只要 SysRefReq 引腳保持高電平，LMX2594 就會生成 SysRef 脈沖。 | 默認模式。請參閱快速入門說明 |
| 主器件 - 脈沖 | 只要 SysRefReq 引腳保持高電平，LMX2594 就會生成有限數量的脈沖。注意：SysRefReq 必須在脈沖持續時間內保持高電平。 |
|
| 中繼器 | RFOUTB 將重復外部輸入到 SysRefReq 引腳。輸出將時鐘恢復到 LMX2594 內部頻率 |
|
