ZHCU807B March 2020 – July 2021
4 環路濾波器配置
環路濾波器的參數為：
表 4-1 環路濾波器配置
| 參數 | 值 |
|---|---|
| VCO 增益 | 132 MHz/V |
| 環路帶寬 | 285 kHz |
| 相位裕度 | 65 度 |
| C1_LF | 390pF |
| C2_LF | 68nF |
| C3_LF | 進行中 |
| C4_LF | 1800pF |
| R2 | 68Ω |
| R3_LF | 0Ω |
| R4_LF | 18Ω |
| 有效電荷泵增益 | 15mA |
| 相位檢測器頻率 (MHz) | 200MHz |
| VCO 頻率 | 為 15GHz 精心設計，但適用于整個頻率范圍 |

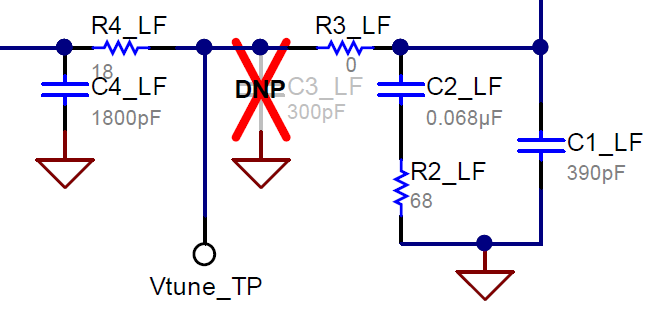

圖 4-1 環路濾波器配置有關 TI 的 PLLATINUM? 集成電路的詳細設計和仿真，請參閱 PLLATINUM 仿真工具。
有關 TI PLL 產品的應用手冊、博客或視頻，請訪問 http://www.ti.com/pll。
