ZHCU807B March 2020 – July 2021
2.1 安裝軟件
- 從 TI 網站下載 TICS Pro，網址為 www.cqwzaes.cn/tool/cn/TICSPRO-SW。
- 按照向導安裝軟件。

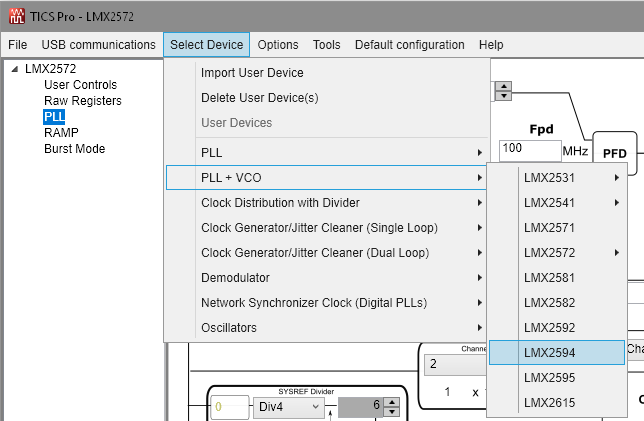

- 搜索 LMX2594。在菜單欄中，選擇“Select Device”（選擇器件）→“PLL + VCO”→“LMX2594”
圖 2-2 在 TICS Pro 上搜索 LMX2594 - 現在您可以使用該軟件了。驗證您是否可以與 Reference Pro 通信。在“USB communications”（USB 通信）下選擇“Interface”（接口）。

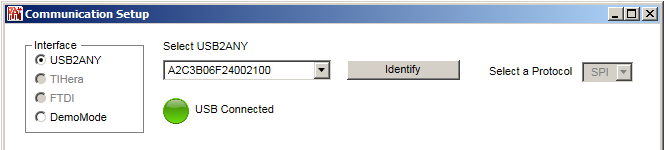

圖 2-3 TICS Pro 上的 USB 通信 - 點擊“Identify”（識別），您將看到 Reference Pro 上的 LED（MSP430 提供）閃爍。
圖 2-4 TICS Pro 和 Reference Pro 之間的 USB 通信
