ZHCU807B March 2020 – July 2021
E 連接 Reference Pro
若要使用 Reference Pro，請更改 SE 或差分連接的配置，如 Topic Link LabelD 所示。

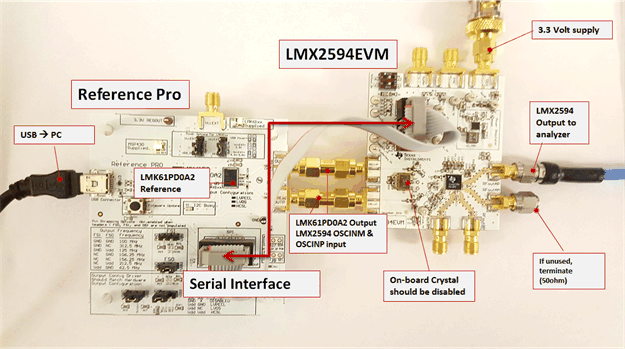

圖 E-1 使用 Reference Pro 的 LMX2594EVM 設置LMK61PD0A2 具有多個專用于輸出格式控制、輸出頻率控制和輸出使能控制的控制引腳。這些控制引腳可通過 表 E-1 和 表 E-2 所示的跳線進行配置。
跳線 FS1、FS0、OS 和 OE 可用來配置相應的控制引腳，通過將中心引腳分別搭接在 VDD 位置（連接引腳 2 和 3）或在 GND 位置（連接引腳 1 和 2），使其處于高電平或低電平狀態(tài)。從 VDD 位置到器件電源的連接或者從 GND 位置到接地層的連接由 1.5kΩ 電阻器實現(xiàn)。
表 E-1 LMK61PD0A2 的輸出頻率 (Reference Pro)
| FS1 | FS0 | 輸出頻率 (MHz) |
|---|---|---|
| 0 | 0 | 100 |
| 0 | NC | 312.5 |
| 0 | 1 | 125 |
| NC | 0 | 106.25 |
| NC | NC | 156.25 |
| NC | 1 | 212.5 |
| 1 | 0 | 62.5 |
表 E-2 LMK61PD0A2 的輸出類型 (Reference Pro)
| 操作系統(tǒng) | OE | 輸出類型 |
|---|---|---|
| X | O | 禁用（PLL 功能） |
| 0 | 1 | LVPECL |
| NC | 1 | LVDS |
| 1 | 1 | HCSL |
OS 引腳用于偏置內部驅動器并更改輸出類型。必須將 表 E-3 所示的輸出端接無源器件與 表 E-2 的輸出類型進行匹配。
表 E-3 列出了每個配置的器件值。
表 E-3 輸出端接方案
| 輸出格式 | 耦合 | 組件 | 值 |
|---|---|---|---|
| LVPECL | AC （默認 EVM 配置） |
R25、R28 | 0? |
| R26、R29 | 150? | ||
| C24、C25 | 0.01μF | ||
| R27、R30、R31 | DNP | ||
| DC(1) | R25、R28、C24、C25 | 0? | |
| R26、R29、R27、R30、R31 | DNP | ||
| LVDS(2) | 交流 | R25、R28、R27、R30 | 0? |
| R31 | 100? | ||
| C24、C25 | 0.01μF | ||
| R26、R29 | DNP | ||
| DC | R25、R27、R28、R30、C24、C25 | 0? | |
| R31 | 100? | ||
| R26、R29 | DNP | ||
| HCSL | 交流 | R25、R28 | 0? |
| R26、R29 | 50? | ||
| C24、C25 | 0? | ||
| R27、R30、R31 | DNP | ||
| DC | R25、R28 | 0? | |
| R26、R29 | 50? | ||
| C24、C25 | 0.01μF | ||
| R27、R30、R31 | DNP |
(1) 50Ω 至 VCC – 接收器上需要 2V 端接。
(2) Reference Pro PCB 上具備 100Ω 差分端接 (R31)。如果接收器上的差分端接可用，則可以移除 EVM 上的差分端接。

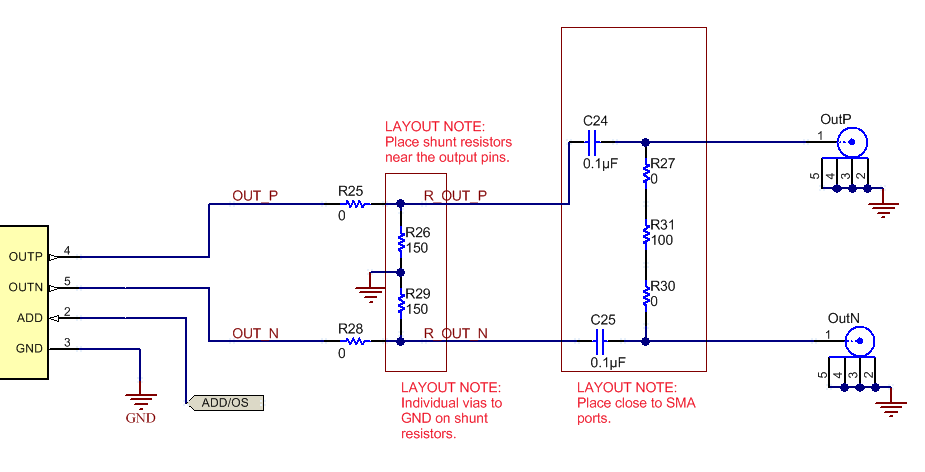

圖 E-2 LMK61PD0A2 輸出端接
