D 更改基準振蕩器和設置
基準可以是單端或差分形式的。為了僅測量 PLL 的性能，基準應至少具有此級別的性能。我們明白，這在偏移頻率為 100Hz 時會成為一個挑戰：
表 D-1 基準振蕩器要求
| 對 PLL 帶內 PN 產生 0.4dB 影響的 100MHz 基本基準要求(1) | ||||
|---|---|---|---|---|
| 偏移 [Hz] | 100 | 1k | 10k | 100k |
| 噪聲水平 [dBc/Hz] | –139 | -149 | -159 | -164 |
(1) 比 PLL 噪聲低 10dB 的噪聲源會使噪聲升高 0.4dB。
為 LMX2594 提供基準振蕩器，有多種方法可供選擇。使用板載振蕩器，從 Reference Pro PCB 啟用 LMK61xx，或使用外部振蕩器。默認情況下，EVM 配置為外部單端時鐘。

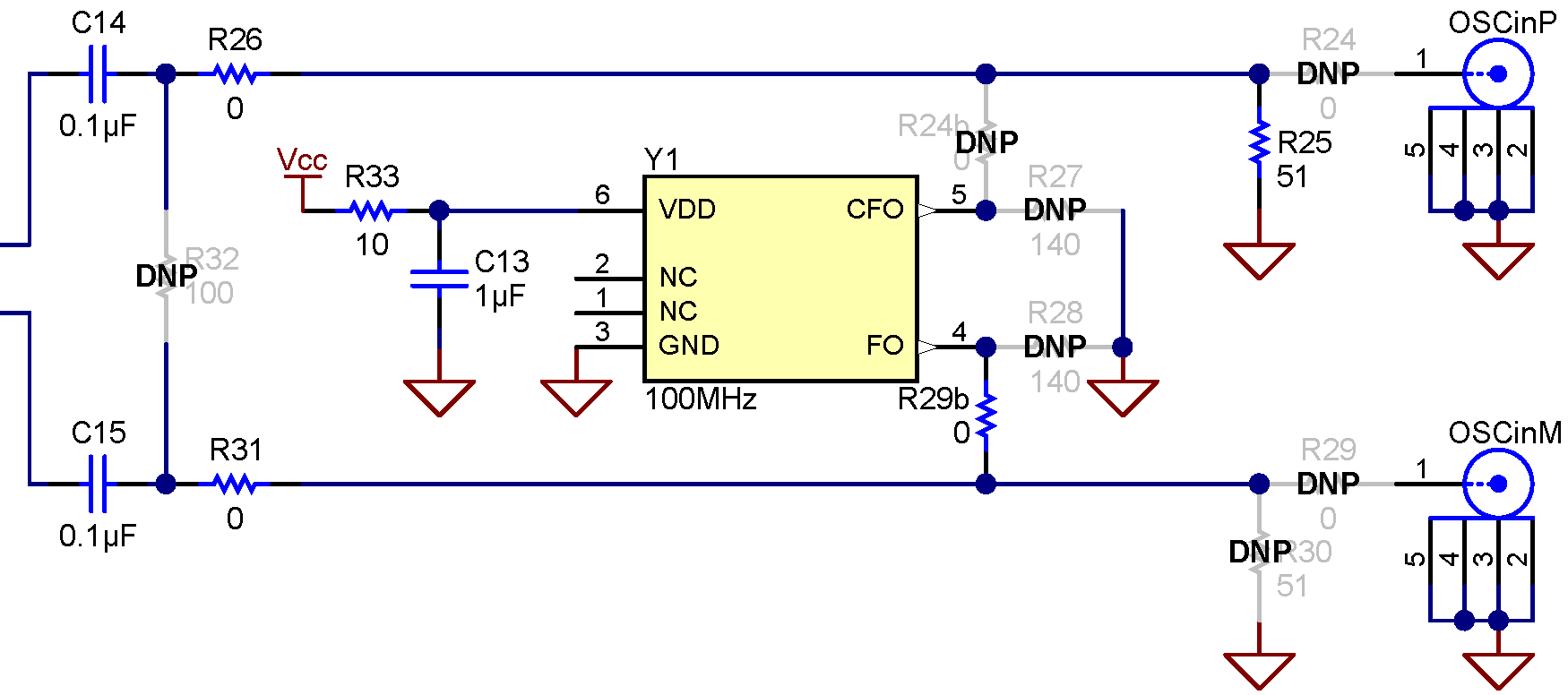

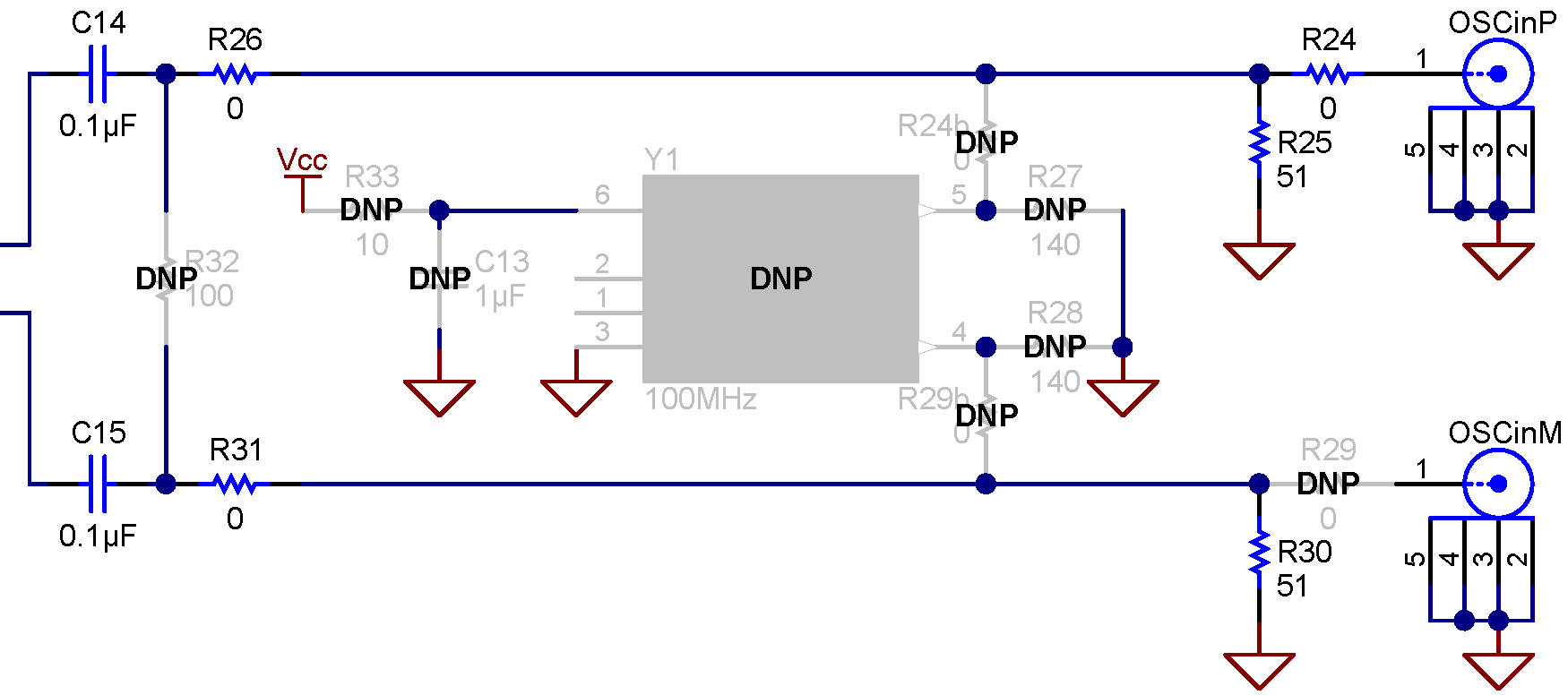

表 D-2 參考時鐘輸入配置
| 輸入 | 外部時鐘 | 晶體振蕩器 |
|---|---|---|
| 單端 |  |
 |
| 差分 (LVDS) |
 |
 |
