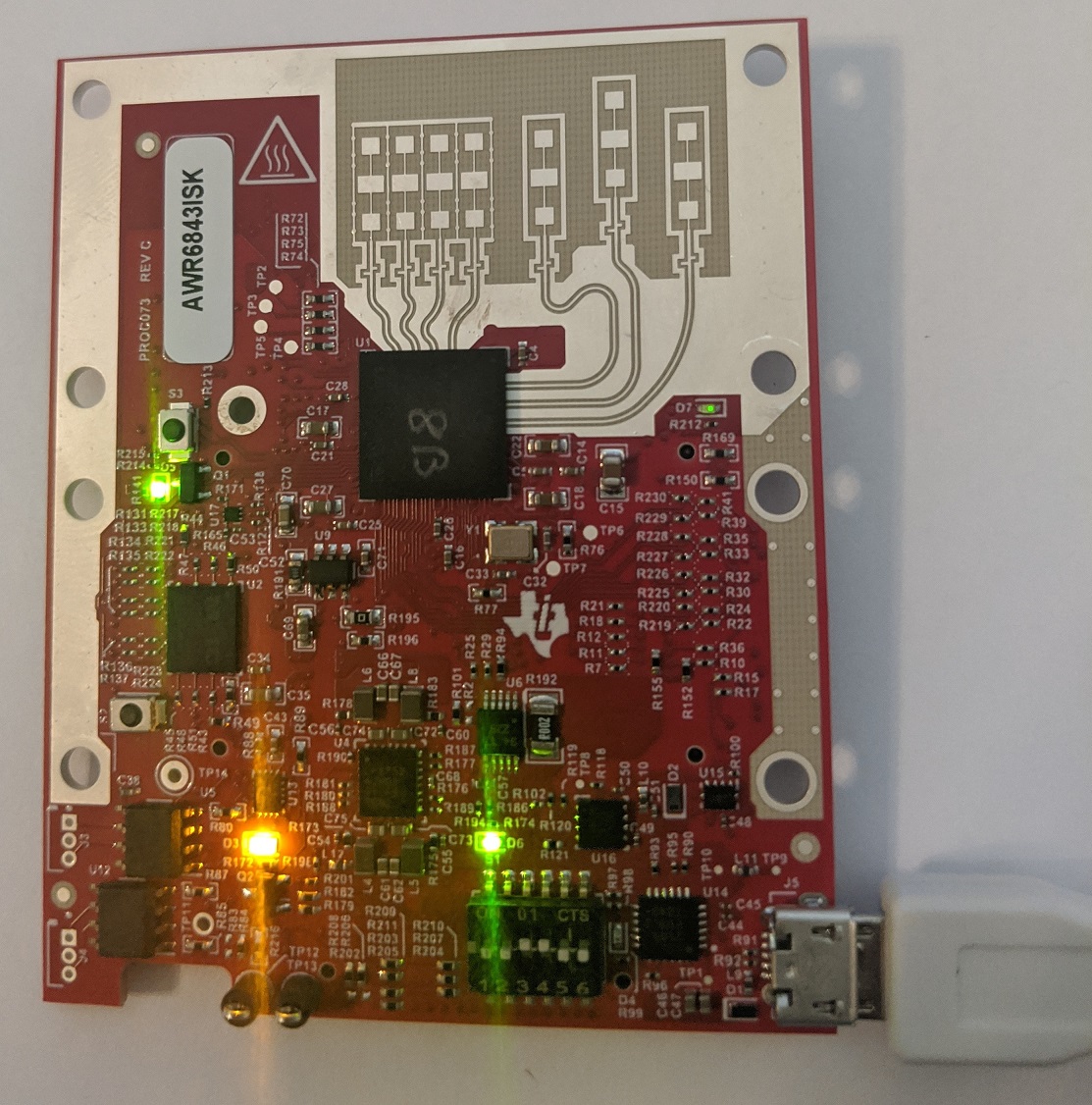

在模塊模式(如 圖 3-21 所示)下使用時,通過單個 USB 連接器供電;使用同一連接器 J5 通過 CP2015 USB 向 UART 仿真器傳輸數據。
正確枚舉后,2 個 UART 端口在設備管理器上顯示為虛擬 COM 端口,類似于 圖 3-20 中所示。
功能模式和刷寫模式的 S1 開關設置如 表 3-3 所示。
表 3-3 刷寫模式和功能模式的 S1 配置 | s1.1 | s1.2 | s1.3 | s1.4 | s1.5 | s1.6 |
| 刷寫模式 | 打開 | 關閉 | 打開 | 打開 | 關閉 | - |
| 功能模式 | 關閉 | 關閉 | 打開 | 打開 | 關閉 | - |
