ZHCU785E October 2018 – May 2022 AWR6843 , AWR6843AOP , IWR6443 , IWR6843 , IWR6843AOP

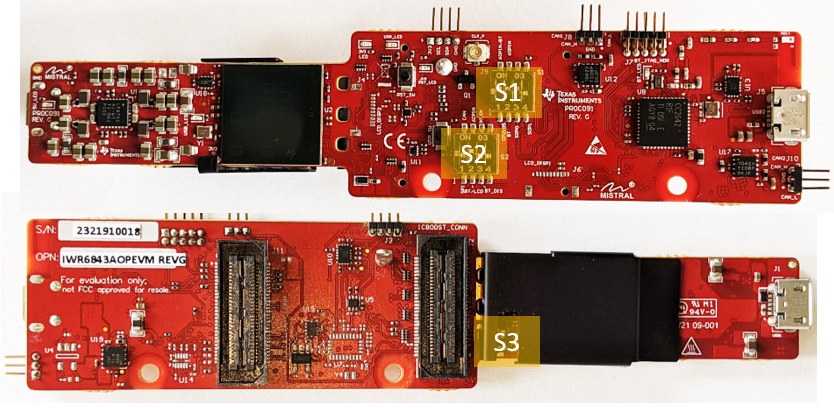

圖 4-11 顯示了 xWR6843AOPEVM 上開關的零件編號和位置。
圖 4-11 xWR6843AOPEVM 開關| 參考編號 | 開關打開 | 開關關閉 |
|---|---|---|
| S1.1 | 路由到 60 引腳連接器/藍牙的 UART | 路由到 CP2105 UART 的 UART |
| S1.2 | 路由到 60 引腳連接器的 UART | 路由到藍牙的 UART |
| S1.3 | SOP0 下拉 | SOP0 上拉 |
| S1.4 | SOP1 上拉 | SOP1 下拉 |
| S2.1 | 路由到 CAN 收發器的 SPI MISO/MOSI | 路由到 60 引腳連接器/BT/LCD的 SPI MISO/MOSI |
| S2.2 | 路由到 60 引腳連接器的 SPI CS | 路由到 BT/LCD 的 SPI CS |
| S2.3 | 藍牙啟用 | 藍牙禁用 |
| S2.4 | 未連接 | 未連接 |
| S3 | SOP2 上拉 | SOP2 下拉 |
| SW2 | 復位開關 | |
| SW3 | 用戶開關 | |
