2.7.1 20 引腳 LaunchPad 和 Booster Pack 連接器（J5 和 J6）

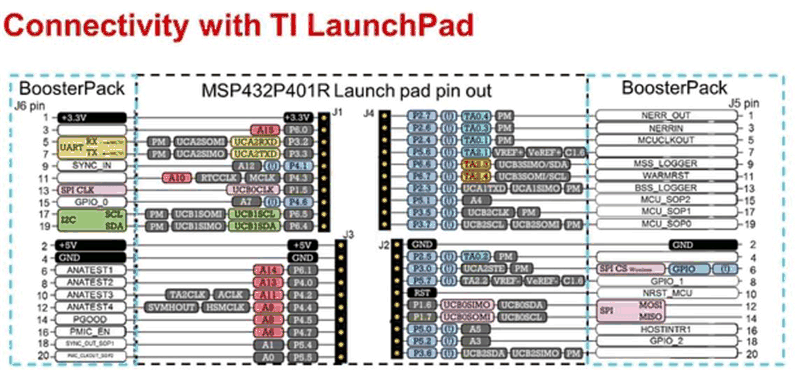

MMWAVEICBOOST 配有標準 LaunchPad 連接器（J5 和 J6），支持直接與所有 TI MCU LaunchPad 引腳連接，如圖 2-17 所示。將 MMWAVEICBOOST 與其他 LaunchPad 連接時，通過將電路板上的 3V3 和 5V 信號標志對應起來來確保引腳 1 方向正確。圖 2-17 顯示了兩個 20 引腳連接器。
圖 2-17 TI 標準 LaunchPad表 2-4 J6 連接器引腳排列
| 引腳編號 | 描述 | 引腳編號 | 描述 |
|---|---|---|---|
| 1 | NERROUT | 2 | GND |
| 3 | NERRIN | 4 | DSS LOGGER |
| 5 | MCUCLKOUT | 6 | SPI_CS |
| 7 | NC | 8 | GPIO1 |
| 9 | MSS LOGGER（來自 xWR 器件的數據）(1) | 10 | nRESET |
| 11 | WARMRST | 12 | SPI_MOSI |
| 13 | BSS LOGGER | 14 | SPI_MISO |
| 15 | SOP2 | 16 | HOSTINT |
| 17 | SOP1 | 18 | GPIO2 |
| 19 | SOP0 | 20 | NC |
(1) 運行 OOB 演示時，MSS_Logger 引腳用于發送數據。該引腳還與 XDS110 連接，并通過仿真器顯示為數據 COM 端口。
表 2-5 J5 連接器引腳排列
| 引腳編號 | 描述 | 引腳編號 | 描述 |
|---|---|---|---|
| 1 | 3V3 | 2 | 5V |
| 3 | NC | 4 | GND |
| 5 | RS232（TX 連接 xWR 器件）(1) | 6 | NC |
| 7 | RS232（RX 連接 xWR 器件）(1) | 8 | NC |
| 9 | SYNC_IN | 10 | NC |
| 11 | NC | 12 | NC |
| 13 | SPI_CLK | 14 | PGOOD (2) |
| 15 | GPIO0 | 16 | PMIC_Enable (3) |
| 17 | SCL | 18 | SYNC_OUT |
| 19 | SDA | 20 | PMIC CLKOUT |
(1) 運行 OOB 演示時，RS232 TX 和 RX 引腳用于用戶和配置文件。該引腳還與 XDS110 連接，并通過仿真器顯示為應用/用戶 UART COM 端口。
(2) 表示標準 LP/BP 電路板的所有電源工作穩定，可用于啟用或禁用 FTDI 和 XDS110 接口的電源。PGOOD 信號的高電平（3.3V）表示電源穩定。在此 I/O 電源穩定之前，前端芯片的 I/O 不安全，無法通過 XDS110/FTDI 運行，以避免泄漏電流流向 I/O。
(3) 控制入門套件的 PMIC 使能引腳。MCU 可以使用此引腳在不使用 xWR 器件時關斷 PMIC 和 xWR 器件，從而降低功耗。使能信號變?yōu)楦唠娖胶螅琍MIC 上電大概需要 5ms 的時間。
