ZHCU782A April 2020 – June 2021 TPS63802
4.7.1 設置
圖 4-20 和 表 4-11 所示為跳線和 DIP 開關配置。

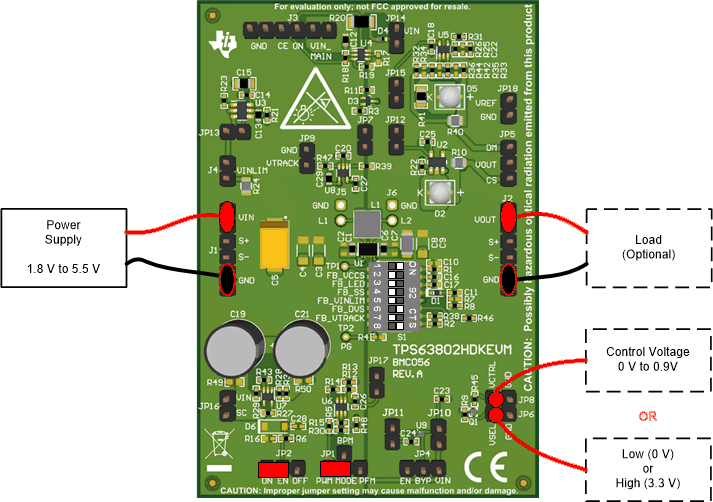

圖 4-20 動態電壓調節的快速啟動連接表 4-11 實現動態電壓調節的跳線配置
| 指示符 | 引腳 | 引腳名稱 | 說明 |
|---|---|---|---|
| J1 | 1、2 | VIN | 連接電源設置為 3.3V 的正極端子。 |
| 5、6 | GND | 連接電源的 GND 端子。 | |
| J2 | 1、2 | VOUT | 連接負載的正極端子。 |
| 5、6 | GND | 連接負載的 GND 端子。 | |
| JP1 | 2、3 | MODE、PWM | 引腳 2 和 3 短接以將 TPS63802 設置為強制 PWM 模式。 |
| JP2 | 2、3 | EN、ON | 引腳 2 和 3 短接以啟用 TPS63802。 |
| JP6 | 1、2 | GND、VSEL | 兩電平電壓選擇：將高 (3.3V) 或低電平 (0V) 信號連接到引腳 2。請勿連接 JP8。(1) |
| JP8 | 1、2 | GND、VCTRL | 模擬電壓控制：連接 0V 至 0.9V 之間的模擬控制電壓。請勿連接 JP6。(1) |
| 所有其他 JPx 和 Jx | 請勿連接。 | ||
| S1 | Pos 1、Pos 6 和 Pos 8 | 設為 ON。 | |
| 所有其他 | 設為 OFF。 |
(1) 僅使用兩個功能的其中之一，請勿連接其他跳線。
