ZHCU782A April 2020 – June 2021 TPS63802
4.6.2 典型性能
本節介紹了啟動時的標準操作和附加無源浪涌電流限制電路之間的區別。
表 4-10 總結了此 EVM 在具有 30Ω 負載的兩種工作模式下的典型性能。
圖 4-16 典型啟動標準操作

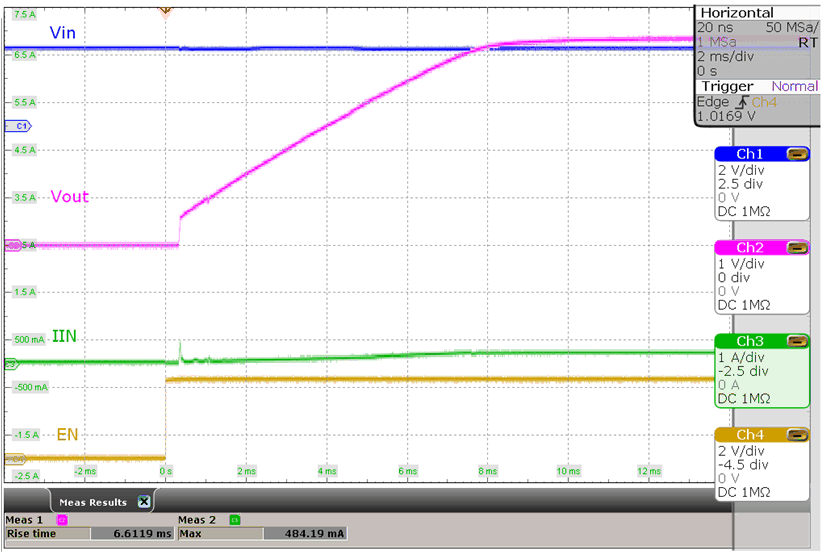

圖 4-17 具有浪涌電流限制和軟啟動時間延長的典型啟動表 4-10 延長軟啟動時間或限制浪涌電流的建議
| 參數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| VIN | 1.8 | 3.3 | 5.5 | V | |
| VOUT | 標準操作，C6 = 22μF，C8 = 47μF，RLoad = 30Ω | 3.3 | V | ||
| 浪涌電流 | 3.0 | A | |||
| 軟啟動時間 | 78 | μs | |||
| VOUT | 軟啟動操作，C6 = 22μF，C8 = 47μF，RLoad = 30Ω ，R8 = 10kΩ，C11 = 100nF | 4.3 | V | ||
| 浪涌電流 | 0.48 | A | |||
| 軟啟動時間 | 6612 | μs |
