ZHCU782A April 2020 – June 2021 TPS63802
4.8.1 設置
圖 4-24 和 表 4-13 所示為跳線和 DIP 開關配置。

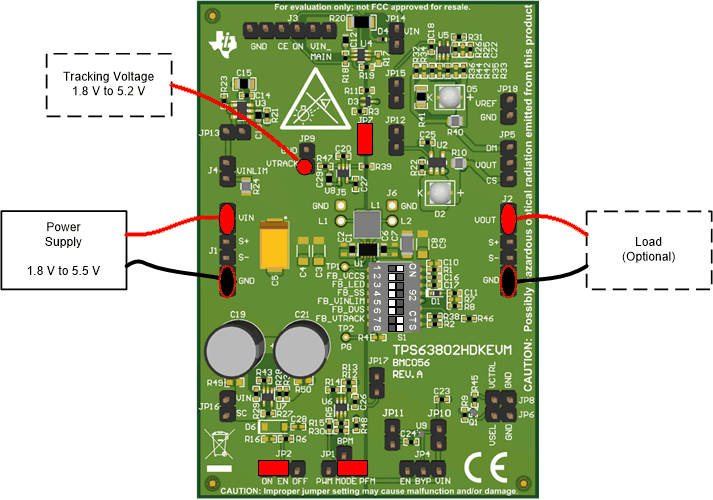

圖 4-24 輸出電壓跟蹤的快速啟動連接表 4-13 實現輸出電壓跟蹤的跳線配置
| 指示符 | 引腳 | 引腳名稱 | 說明 |
|---|---|---|---|
| J1 | 1、2 | VIN | 連接電源設置在 1.8V 至 5.5V 之間的正極端子。 |
| 5、6 | GND | 連接電源的 GND 端子。 | |
| J2 | 1、2 | VOUT | 連接負載的正極端子。 |
| 5、6 | GND | 連接負載的 GND 端子。 | |
| JP1 | 1、2 | PFM、MODE | 引腳 1 和 2 短接以選擇 PFM 模式。 |
| JP2 | 2、3 | EN、ON | 引腳 2 和 3 短接以啟用 TPS63802。 |
| JP7 | 1、2 | 短接后，連接電源和 U8。 | |
| JP9 | 1、2 | GND、VTRACK | 連接跟蹤電壓（1.8V 至 5.2V）以設置輸出電壓。 |
| 所有其他 JPx 和 Jx | 請勿連接。 | ||
| S1 | Pos 1、Pos 7 和 Pos 8 | 設為 ON。 | |
| 所有其他 | 設為 OFF。 |
