圖 4-21 所示為兩電平電壓調節模式的典型性能。當 VSEL 處于低電平時，VOUT 等于 3.3V；當 VSEL 處于高電平時，VOUT 等于 5V。
圖 4-22 所示為模擬動態電壓調節的典型性能。VOUT 根據某個系數跟隨外部 VCTRL 信號。

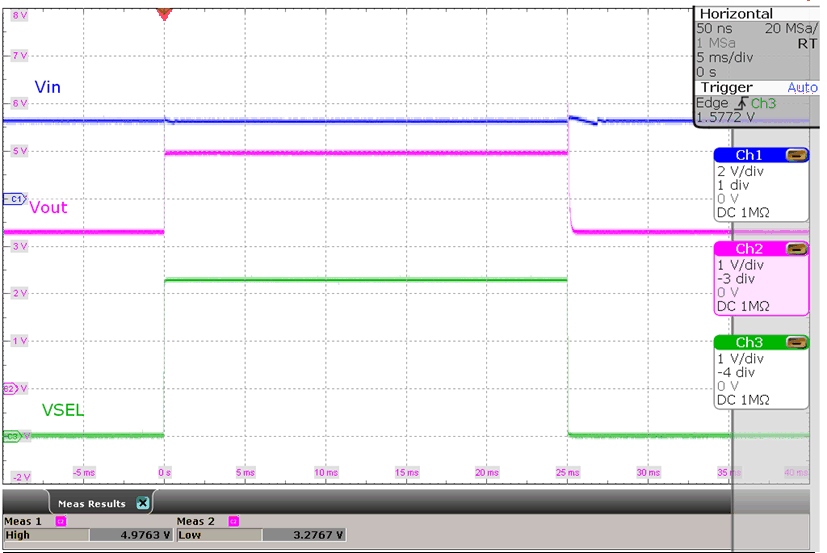

圖 4-21 兩電平電壓調節的典型波形

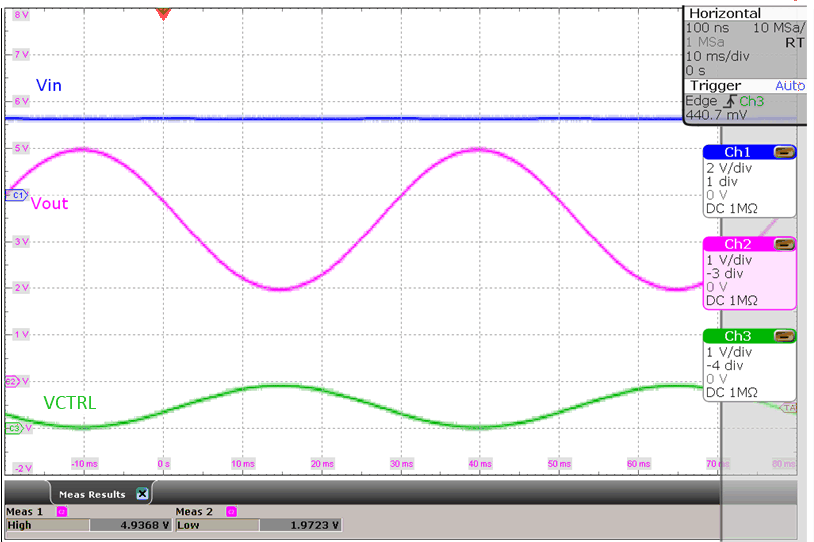

圖 4-22 模擬動態電壓調節的典型波形表 4-12 針對模擬電壓調節功能的建議| 參數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|
| VIN | | 1.8 | 3.3 | 5.5 | V |
| VOUT | 兩電平電壓調節
VSEL 處于低電平 | | 3.3 | | V |
| VOUT | 兩電平電壓調節
VSEL 處于高電平 | | 5.0 | | V |
| VCTRL | 模擬動態電壓調節 | 0 | | 0.9 | V |
