4.9.1 設置
圖 4-27 和 表 4-14 所示為跳線和 DIP 開關配置。

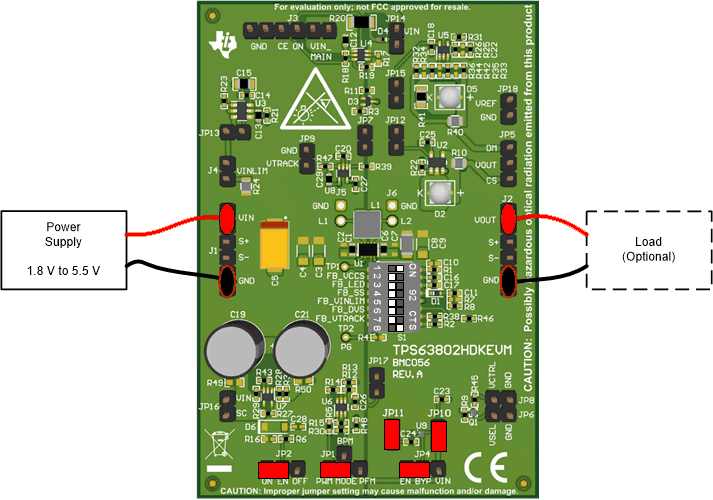

圖 4-27 旁路模式的快速啟動連接表 4-14 旁路模式的跳線配置
| 指示符 | 引腳 | 引腳名稱 | 說明 |
|---|---|---|---|
| J1 | 1、2 | VIN | 連接電源設置在 1.8V 至 5.5V 之間的正極端子。 |
| 5、6 | GND | 連接電源的 GND 端子。 | |
| J2 | 1、2 | VOUT | 連接負載的正極端子。 |
| 5、6 | GND | 連接負載的 GND 端子。 | |
| JP1 | 2、3 | MODE、PWM | 引腳 2 和 3 短接以啟用強制 PWM 模式。 |
| JP2 | 1、2 或 2、3 | OFF、EN 或 EN、ON | 引腳 1 和 2 短接以啟用旁通功能（TPS63802 已禁用）。 引腳 2 和 3 短接以啟用 TPS63802。 |
| JP4 | 1、2 | EN、BYP | 引腳 1 和 2 短接以啟用 U9。 |
| JP10 | 1、2 | 短接后，連接 VIN 和 U9。 | |
| JP11 | 1、2 | 短接后，連接 U9 和 VOUT。 | |
| 所有其他 JPx 和 Jx | 請勿連接。 | ||
| S1 | Pos 1 和 Pos 8 | 設為 ON。 | |
| 所有其他 | 設為 OFF。 |
