4.1 標準操作
本節介紹了標準降壓/升壓操作，以及和 TPS63802EVM 類似的性能和特性。適用于測試電流能力、效率等基本性能。
根據 圖 4-1 或 表 4-1 設置 EVM 跳線和多開關。將 EVM 配置為 PFM 已啟動的 3.3V 輸出電壓。建議采用標準 TPS63802EVM 進行效率測試。

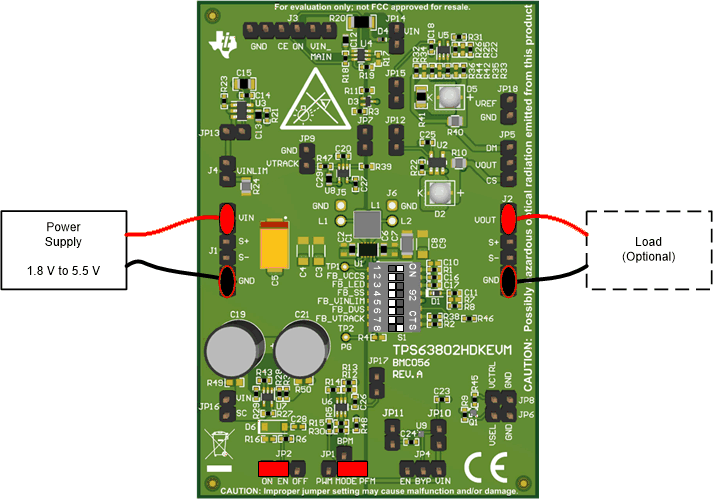

圖 4-1 標準操作的快速啟動連接表 4-1 實現標準操作的跳線配置
| 指示符 | 引腳 | 引腳名稱 | 說明 |
|---|---|---|---|
| J1 | 1、2 | VIN | 連接電源設置在 1.8V 至 5.5V 之間的正極端子。 |
| 5、6 | GND | 連接電源的 GND 端子。 | |
| J2 | 1、2 | VOUT | 連接負載的正極端子。 |
| 5、6 | GND | 連接負載的 GND 端子。 | |
| JP1 | 1、2 | PFM、MODE | 引腳 1 和 2 短接以選擇 PFM 模式。 |
| JP2 | 2、3 | EN、ON | 引腳 2 和 3 短接以啟用 TPS63802。 |
| 所有其他 JPx 和 Jx | 請勿連接。 | ||
| S1 | Pos 1 和 Pos 8 | 設為 ON。 | |
| 所有其他 | 設為 OFF。 |
