ZHCT537A July 2022 – June 2024 ISO6521 , ISO6742
設計注意事項

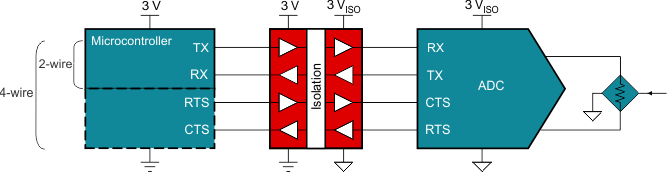

UART 隔離示例方框圖- 防止控制器器件和外設 IC 之間出現直流電流和不需要的交流電流
- 允許在控制器器件和外設 IC 之間進行信號和電源傳輸
- 保護系統中的低壓器件免受高壓電路的影響
- 減小接地電位差的影響
- [常見問題解答] 基礎型和增強型數字隔離器之間有何區別？
- [常見問題解答] 我可以用不同的電壓給數字隔離器的兩側供電嗎？
- 數字隔離器設計指南
- 了解功能隔離
- 有關數字隔離器的熱門設計問題
- 是否需要其他幫助？在 TI E2E? 隔離支持論壇 上向我們的工程師提問
推薦器件
| 器件型號 | AEC-Q100 | 支持的 UART 拓?fù)?/th> | 電壓范圍 | 數據速率 | 特性 |
|---|---|---|---|---|---|
| ISO6521 | 2 線 | 1.71V 至 5.5V | 50Mbps | 高 CMTI 功能隔離，占用空間小，可實現緊湊型設計 |
|
| ISO6721 | 2 線 | 1.71V 至 5.5V | 50Mbps | 高 CMTI 增強型和基礎型隔離 通用 |
|
| ISO6721-Q1 | ? | ||||
| ISO6742 | 4 線 | ||||
| ISO6742-Q1 | ? | ||||
| ISO7721 | 2 線 | 2.25V 至 5.5V | 100Mbps | 高 CMTI 增強型和基礎型隔離 高速 |
|
| ISO7721-Q1 | ? | ||||
| ISO7742 | 4 線 | ||||
| ISO7742-Q1 | ? | ||||
| ISO7021 | 2 線 | 1.71V 至 5.5V | 4Mbps | 超低功耗 | |
| ISO7821 | 2.25 至 5.5V | 100Mbps | 具有超寬爬電距離和間隙的封裝 |
如需更多器件，請瀏覽在線參數工具，您可以在其中按所需電壓、通道數量和其他特性進行挑選。
