ZHCAFS3 September 2025 UCC25661
為了支持電池充電所需的寬輸出電壓,必須對 LLC 諧振回路和突發模式閾值進行完美地調整,因為恒流階段中的低電池電壓充電可能會進入和退出突發模式,因而可能損壞電芯。
LLC 支持電池的更寬輸出電壓要求的一種方式是在 LCC 配置中使用。LCC 是對具有兩個電容元件和一個電感元件的諧振回路的改動。
圖 3-4 LCC 轉換器電路LCC 設置為在最低諧振頻率下運行并且具有更寬的工作范圍。

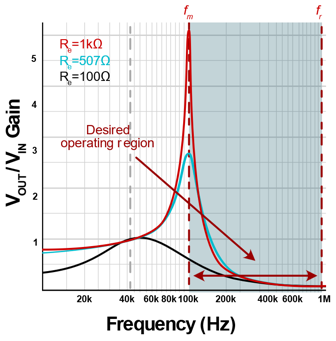

圖 3-5 LCC 諧振工作頻率范圍通過支持更寬的范圍,LCC 方法更適合輸出電壓可能發生變化的電池充電和 LED 照明應用。LCC 方法的缺點是效率較低,因為在相同的功率級別下輸入 RMS 電流高于 LLC。
表 3-2 對初級電流和開關頻率進行了快速比較。
| VOUT | IOUT | LLCIPRI (ARMS) | LCCIPRI (ARMS) | LLCfSW (kHz) | LCCfSW (kHz) |
|---|---|---|---|---|---|
| 200 | 1 | 1.73 | 2.69 | 131 | 122 |
| 100 | 1 | 0.775 | 1.65 | 196 | 130 |
從開關頻率來看,當 VOUT 從 100V 變為 200V 時,LCC 幾乎沒有變化。而 LLC 的開關頻率幾乎降低了 33%。LCC 拓撲的實際影響是輸入電流更高。
因此,從整體效率的角度看,LLC 拓撲更可取,但當電池電壓較低時有可能進入突發模式是一個棘手的設計障礙。直到現在依然如此。
