3 TLC69699-Q1 連接 IC 設計

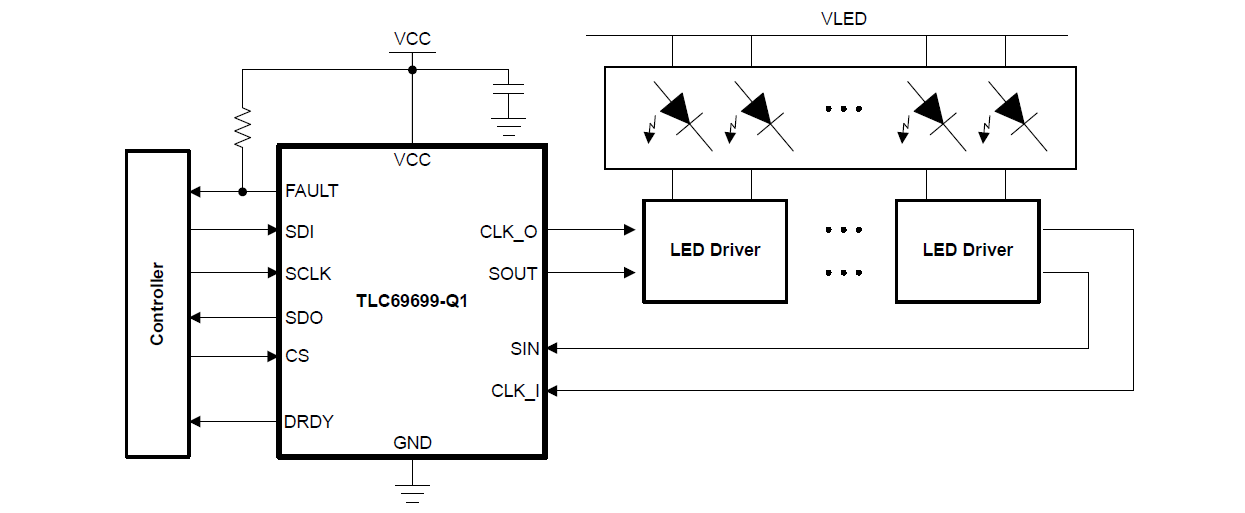

TLC69699-Q1 是 SPI 與連續時鐘串行接口 (CCSI) 之間的 SPI 兼容型 IC 連接。這是為了解決某些 SPI 接口 TCON 的 CCSI 兼容性難題，如圖 3-1 中所示。在主機控制器和原始 LED 驅動器菊花鏈之間添加額外的 TLC69699-Q1 有助于通過三種方式解決 CLK_O 占空比增加的限制：

1. 降低 CLKI 的高電平占空比，然后轉發到第一個 LED 驅動器；
2. 借助故障中斷功能，節省每幀輪詢 LOD、LSD、TSD 和狀態的時間；
3. 降低內部 TXFIFO 中的 CCSI 輸出頻率。
