1 簡介

局部調光背光設計根據亮度、對比度和模塊厚度要求，選擇不同的調光區域。更大的 LED 調光區域需要更多 LED 驅動器。TI TLC696xx-Q1 系列提供直接驅動和時分多路復用選項，以滿足客戶對調光區域的需求。TLC696x1-Q1 是 16 通道直接驅動 LED 驅動器，而 TLC696xx-Q1 可支持 2/4/8 時分多路復用矩陣，實現最多 32/64/128 個調光區域控制。

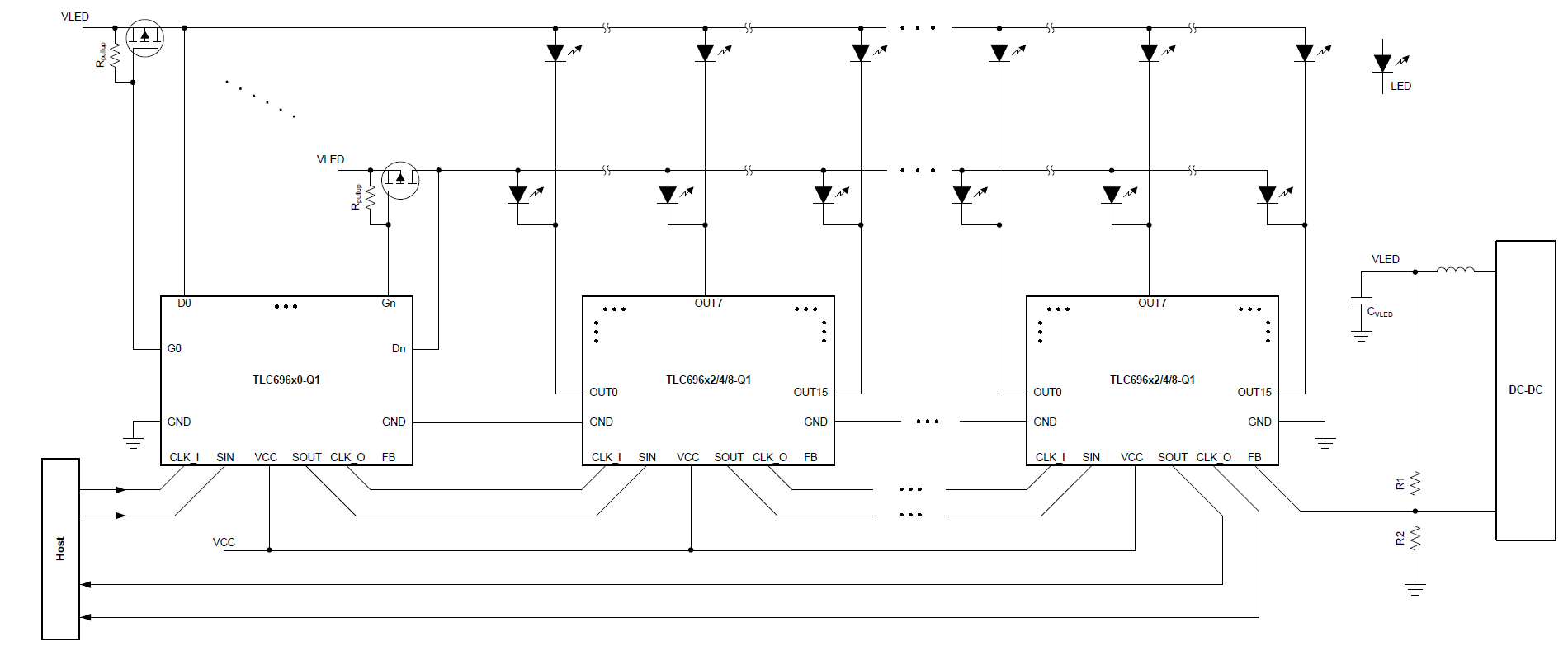

通常，局部調光 LED 驅動器必須將所有 LED 驅動器連接在單一 SPI 回路中，以實現簡單的亮度控制。星型連接 SPI 接口的信號完整性難題會限制最大級聯數量。TI TLC696xx-Q1 系列與傳統的 SPI 接口不同，采用具有內置緩沖器的兩線制 CCSI 來增強信號質量。如圖 1-1 所示，TLC696x0-Q1 通過菊花鏈中的兩線制接口連接到 TLC696xx-Q1。CLK_I（時鐘輸入）和 SIN（數據輸入）通過內部緩沖器，重新生成為 CLK_O（時鐘輸出）和 SOUT（數據輸出），然后傳遞到下一個器件。此類連接可以提高信號完整性，并降低系統電路板布局的復雜性。
