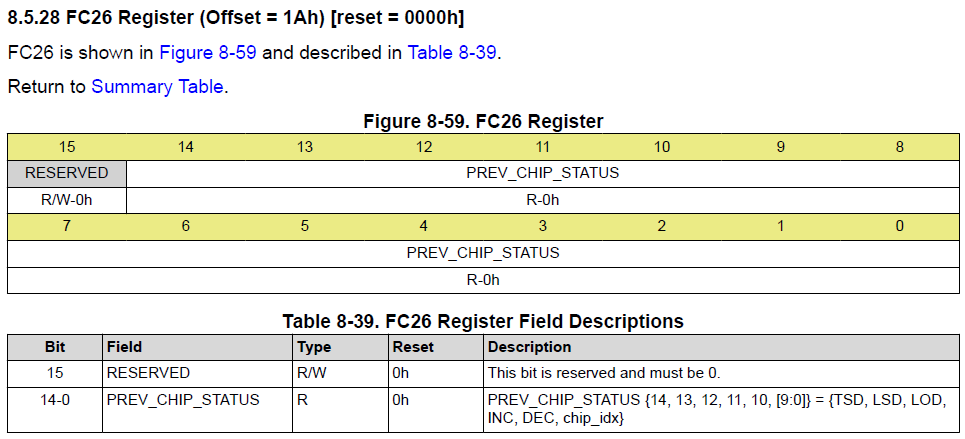

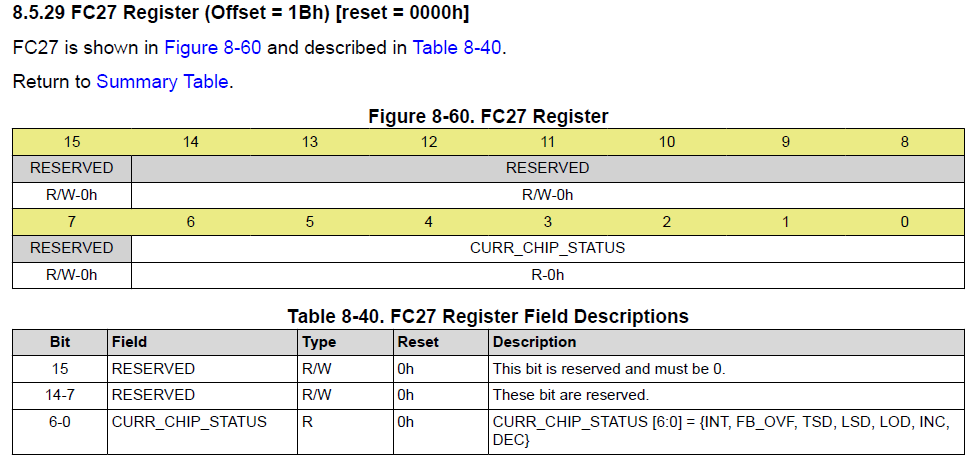

TLC696xx-Q1 系列支持診斷功能，包括 LED 短路檢測 (LSD)、LED 開路檢測 (LOD) 和熱關斷檢測 (TSD)。如圖 3-3 所示，F(xiàn)C27 寄存器記錄當前芯片故障狀態，F(xiàn)C26 寄存器記錄之前的芯片故障狀態，包括芯片索引和故障類型。在沒有額外 TLC69699-Q1 器件的正常系統中，主機控制器需要在每幀讀取最后一個 LED 驅動器器件的 FC26 和 FC27 寄存器，以檢測在主機未配備 UART 回讀功能的情況下，菊花鏈中是否存在故障。

TLC69699-Q1 實現了故障中斷引腳以指示系統中的多種故障類型，包括 DAISY_CHAIN_FAULT，該故障表示菊花鏈中的一個或多個器件報告了 LOD、LSD 和 TSD 錯誤。主機控制器可以檢測 TLC69699-Q1 的故障中斷狀態并讀取 TLC696xx-Q1 的 FC26/FC27 寄存器，以進一步找到芯片索引和故障類型。將 DAISY_CHAIN_FAULT 映射到故障中斷信號可以節省每幀讀取 FC26/27 的額外時間，這有助于有效降低 CCSI 頻率。

借助 DAISY_CHAIN_FAULT 中斷功能，可以取消為故障輪詢預留的時間。因此，在這個 43 片級聯的情況下，TCON 可以將 SPI 頻率從 8MHz 降低到 5.2MHz。下一節將詳細介紹 SPI 頻率的設置。
