TLC696xx-Q1 系列的 I/O 電壓旨在兼容 1.8V 和 3.3V 電壓，以連接到不同類型的主控器件（如時序控制器）。對于傳統接口的邏輯電平設計，邏輯低電壓必須以 0.3 × VCC 為基準，邏輯高電壓應以 0.7 × VCC 為基準，且實際邏輯高電平和低電平值必須以施加到器件的實際 VCC 為基準。TLC696xx-Q1 系列的 SIN/CLK_I 邏輯低電平和高電平是指 VCC=1.8V 的固定值，如表 2-1 所列。

在固定閾值下，TLC696xx-Q1 系列在 VCC 電壓等于 3.3V 時，會表現出 CLK_O 占空比增加的行為。圖 2-1 顯示了第一個 LED 驅動器內部緩沖器的輸入和輸出信號，左側是第一個器件的輸入信號，右側是輸出信號。假設主機器件支持發送 3.3V/50% 占空比的時鐘信號，TLC696xx-Q1 預期會在上升沿到達 VIH_3.3V 時識別邏輯高電平，在下降沿到達 VIL_3.3V 時識別邏輯低電平，但實際上 TLC696xx-Q1 系列會更早識別邏輯高電平 (?t1)，并更晚識別邏輯低電平 (?t2)。對于 50% 占空比的時鐘輸入，其邏輯高電平周期會被識別為 T/2+?t1+?t2，因此 LED 驅動器再生的時鐘信號相比輸入信號具有更高的占空比。

時鐘占空比會在整個菊花鏈中增加，因此最大可級聯數量的限制因素之一就是 CLK_I 的最短低電平時間。如 TLC696xx-Q1 系列所示，需要至少 18ns 的 CLK_I 低電平時間才能識別有效的時鐘信號。這樣的情況可能會惡化，例如信號的轉換率較慢或信號頻率較高（T/2 較小）時。

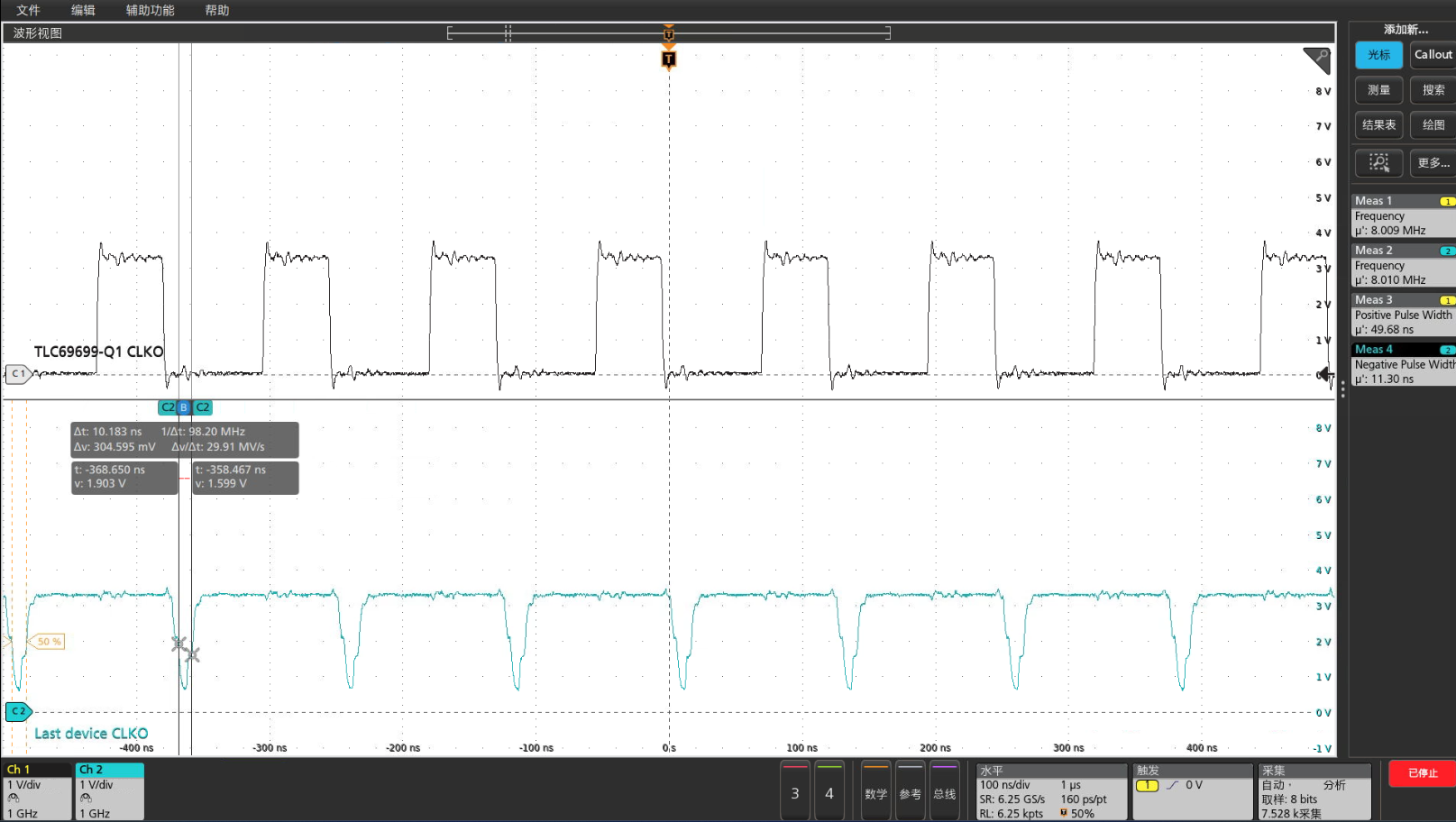

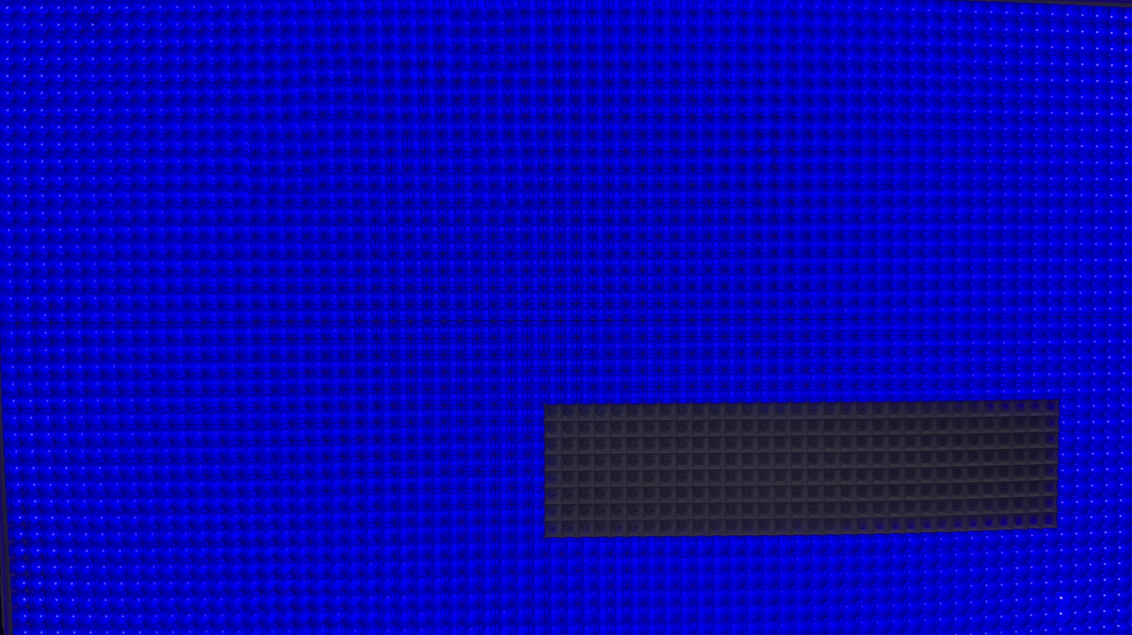

圖 2-2 展示了一個 15.6 英寸顯示屏背光設計示例，該示例在單個菊花鏈中具有一個 FET 控制器 (TLC69610-Q1) 和 43 片式 LED 驅動器 (TLC69614-Q1)，可支持多達 2730 個調光區域。如圖 2-2 所示，當 CCSI 時鐘頻率為 MHz，頂部是第一個器件的輸入，底部是最后一個器件的 CLK_O 時，占空比會在菊花鏈中增加，其中 CLK 低電平時間僅為 10ns。菊花鏈中最后一個器件的 CLK_O 無法滿足正確回讀診斷操作的最小 CLK_I 低電平時間要求。最后六個器件的時鐘低電平時間均未滿足 18ns 的要求，這與實際 LED 背光板點亮時的狀態一致。（最后六個器件控制實際 LED 映射中黑色區域的調光區域），如圖 2-3 中所示。
