ZHCAFN7 August 2025 DP83826AE , DP83826AI
2.3.2 探測 MDI 信號
在默認配置中，可以啟用自動協商和自動 MDIX。鏈路脈沖需要在通道發送 (TD_P、TD_M) 上可見，并且偶爾會切換到接收對 (RD_P、RD_M)。如果設置為 MDI，此脈沖僅在發送對上可用；如果設置為 MDI-X，此脈沖僅在接收對上可用。
需要使用一根終端為 100Ω 差分的短以太網電纜來測量 MDI 信號。端接電纜如圖 2-10 所示。圖 2-11 展示了使用端接電纜進行測量的連接圖。

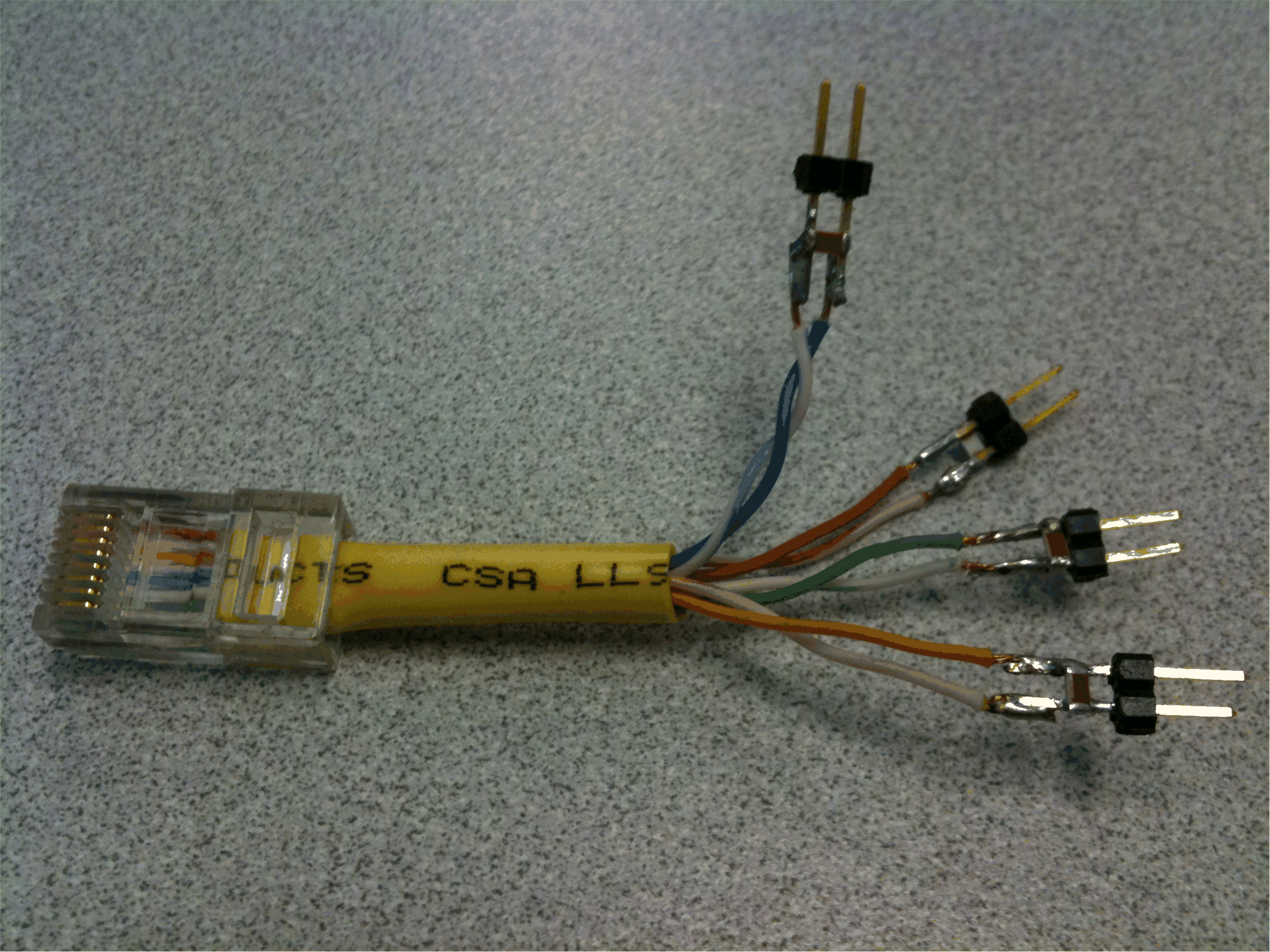

圖 2-10 用于 MDI 信號測量的 100Ω 端接電纜

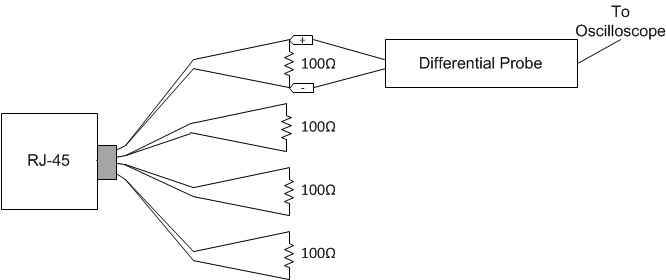

圖 2-11 100M 端接電纜的連接圖自動協商鏈路脈沖的標稱寬度為 100ns。脈沖間隔為 62μs 或 125μs，并以突發方式傳輸。突發的標稱持續時間為 2ms，每 16ms 發生一次。圖 2-12 顯示了鏈路脈沖。

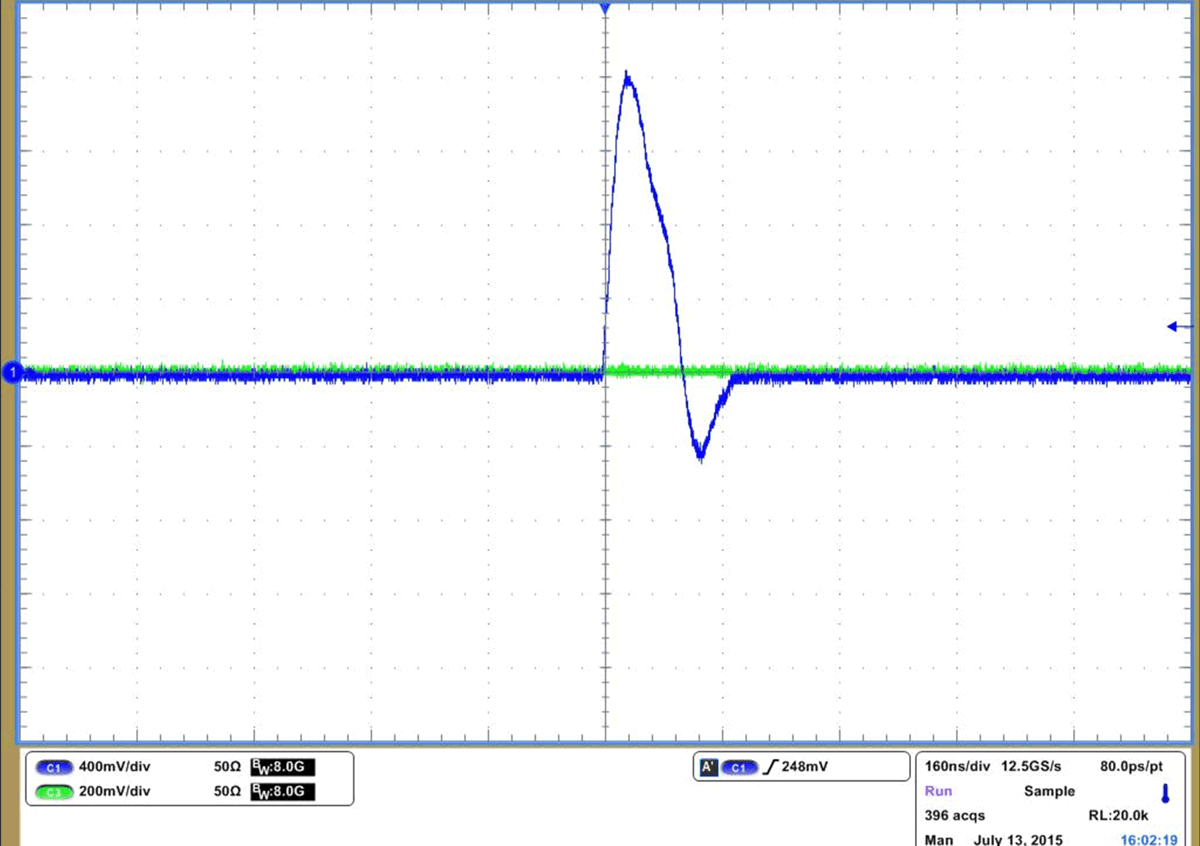

圖 2-12 DP83826A 鏈路脈沖
