2.2.1 電壓檢查
DP83826A 需要有足夠的電力，并采用以下該器件特有的去耦方案：
- 每個電源軌
- 1x 10nF、1x 100nF、1x 1uF、1x 10uF

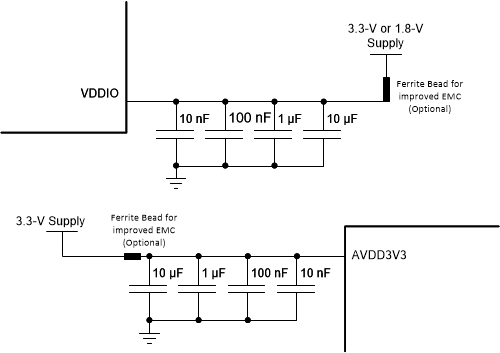

圖 2-1 電源去耦建議為器件加電，并在盡可能靠近引腳的位置對電源執行直流測量。確認每個測量值均在 表 2-1 中定義的限值范圍內。
表 2-1 建議運行條件
| 最小值 | 典型值 | 最大值 | 單位 | |
|---|---|---|---|---|
| AVDD3V3 | 3 | 3.3 | 3.6 | V |
| VDDIO (3.3V) | 3 | 3.3 | 3.6 | |
| VDDIO (1.8V) | 1.62 | 1.8 | 1.98 |
