提供了多個環回選項，可用于測試和驗證 PHY 中的各種功能塊。啟用環回模式后，可以對 MII 和 MDI 數據路徑進行電路內測試。DP83826 可以配置為近端回送模式之一，或配置為遠端（反向）回送模式。

MII 環回是使用 BMCR (Reg 0x0) 進行配置的。所有其他環回模式均通過 BISCR (Reg 0x16) 啟用。所有速度 (10/100) 和所有 MAC 接口都支持環回模式。

圖 2-20 說明了每個環回模式可用于驗證的各種數據路徑：

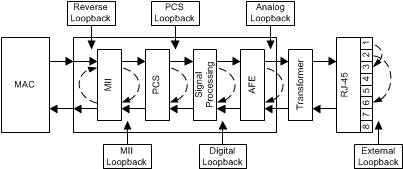

圖 2-20 短路模式方框圖

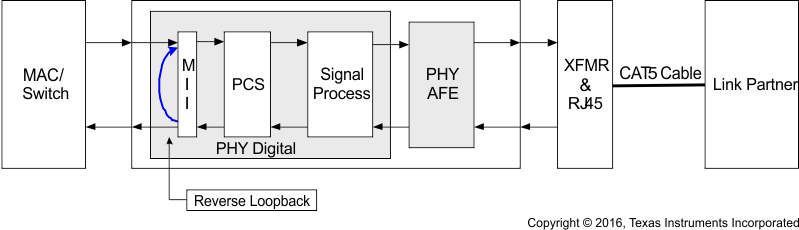

圖 2-21 反向環回模式方框圖

模擬環回通常用于驗證 PHY 的完整內部數據路徑，而反向環回則用于與鏈路伙伴一起驗證沿 MDI 的數據路徑。

// Digital Loopback

begin
0000 2100 //Disables Auto-Neg, Selects 100 Mbps
0016 0104 //Select Digital Loopback
0122 2000 //This helps PRBS LOCK
0123 2000 //This helps PRBS LOCK
0130 47FF //This helps PRBS LOCK
001F 4000 //Soft Reset
end

// Reverse Loopback

begin
0016 0110 //Select Digital Loopback
001F 4000 //Soft Reset
end
