ZHCAFH3 July 2025 TPS1HC100-Q1 , TPS1HC30-Q1 , TPS2HC08-Q1
3.1 驗證和結果
表 3-2 概述了每個測試的結果。測試是否通過，取決于器件在短路后是否成功為最大標稱負載供電。每個器件都能夠在沒有故障的情況下通過每個短路情況。
表 3-2 TPS1HC100、TPS1HC30 和 TPS2HC08 測試結果
|
短路電纜 |
迭代步驟 |
12V |
15V |
18V |
絕對最大值 |
|
|---|---|---|---|---|---|---|
|
10.1uH |
180m? |
50 |
通過 |
通過 |
通過 |
通過 |
|
4.7μH |
102m? |
50 |
通過 |
通過 |
通過 |
通過 |
|
0.7uH |
63m? |
50 |
通過 |
通過 |
通過 |
通過 |
|
0.2uH |
43m? |
50 |
通過 |
通過 |
通過 |
通過 |
每個器件通過時，每次短路時的波形會有所不同。這里的關鍵是每個高側開關的導通狀態電阻 (RDS (ON))。較低的 RDS (ON) 通常更適合正常運行，這意味著更低的功率耗散，但允許在短時間內提供更大的電流，從而為器件帶來應力。圖 3-2 至 圖 3-4 顯示了以最低電阻和電感短接的每個器件的 18V 波形。這是每個高側開關的建議工作條件中指定的最高輸入電壓。

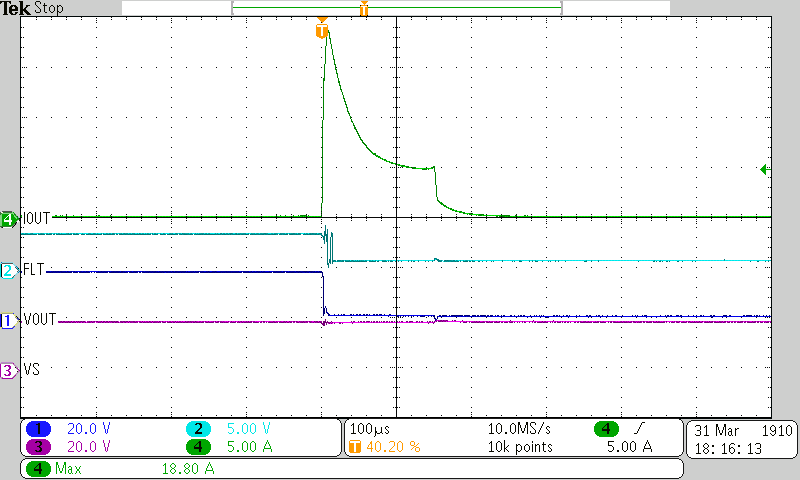

圖 3-2 TPS1HC100 at 18V-0.2uH-43m?

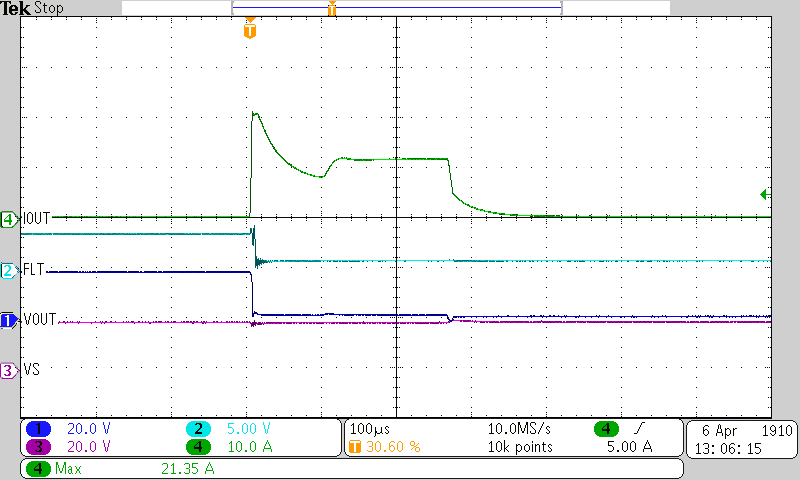

圖 3-3 TPS1HC30 at 18V-0.2uH-43m?

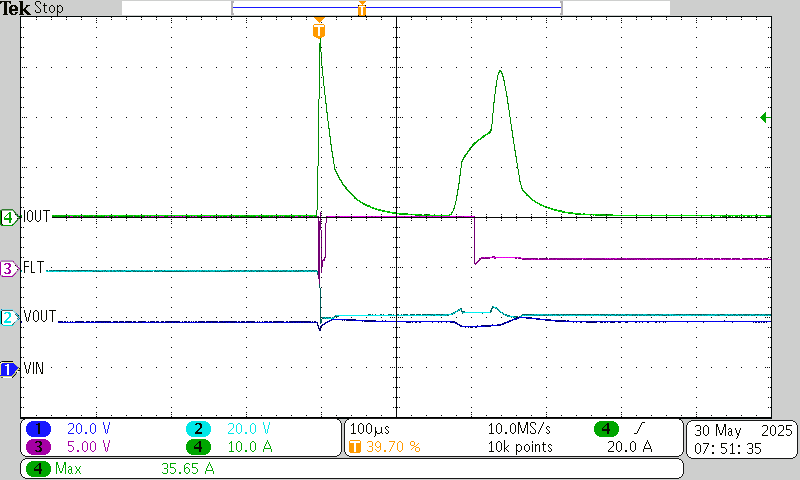

圖 3-4 TPS2HC08 at 18V-0.2uH-43m?如前所述，每個波形都表明短路電流隨高側開關的 RDS (ON) 減小而上升。一旦施加短路，TPS2HC08 約為 36A。此外，如每個波形所示，當檢測到短路時，FLT 會被拉至低電平，從而向控制器發出系統中存在故障的提醒。
