ZHCAFH3 July 2025 TPS1HC100-Q1 , TPS1HC30-Q1 , TPS2HC08-Q1
4 其他信息
圖 3-2 和 圖 4-36 是為每個器件采集的波形。所示數據適用于每個器件的建議工作條件下的 12V-18V 接地短路情況。

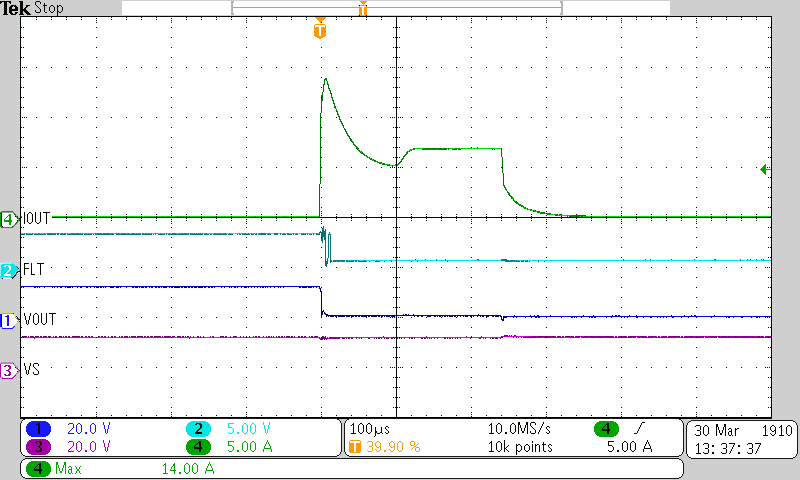

圖 4-1 TPS1HC100-0.2uH-12V

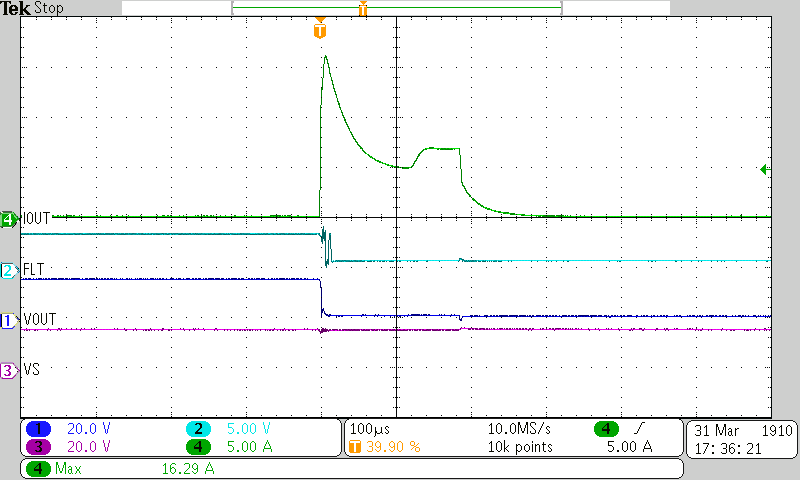

圖 4-2 TPS1HC100-0.2uH-15V

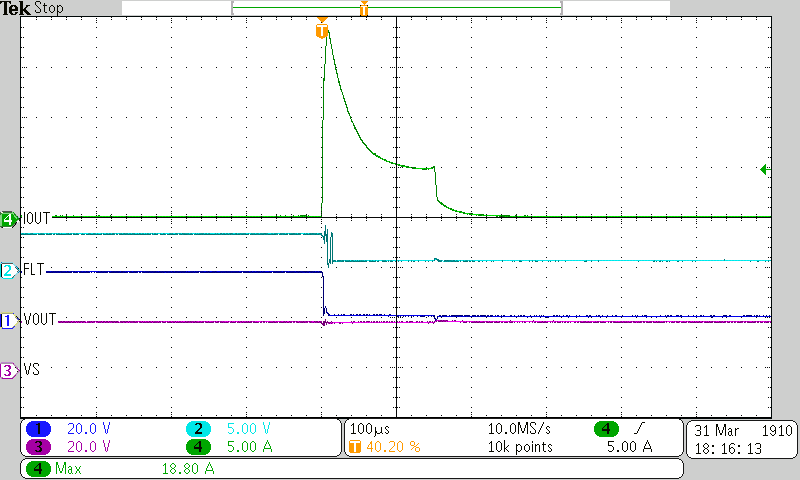

圖 4-3 TPS1HC100-0.2uH-18V

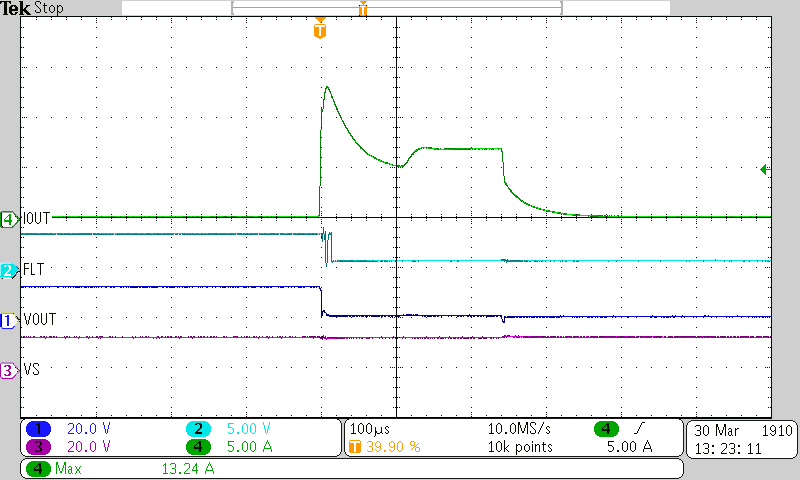

圖 4-4 TPS1HC100-0.5uH-12V

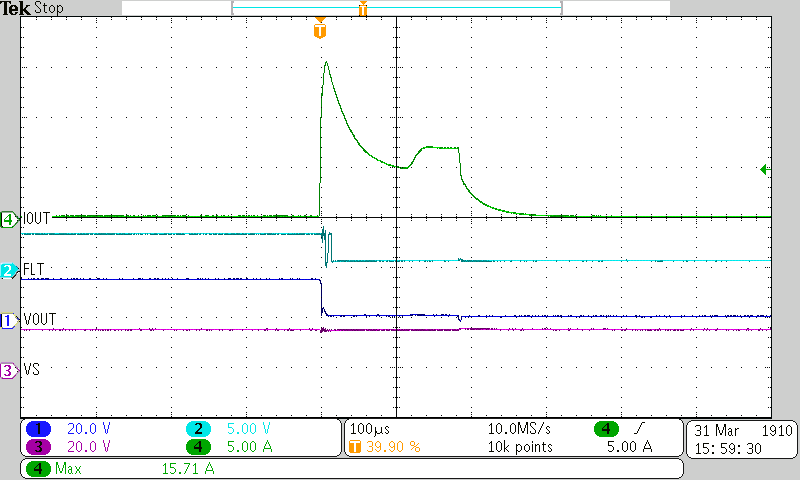

圖 4-5 TPS1HC100-0.5uH-15V

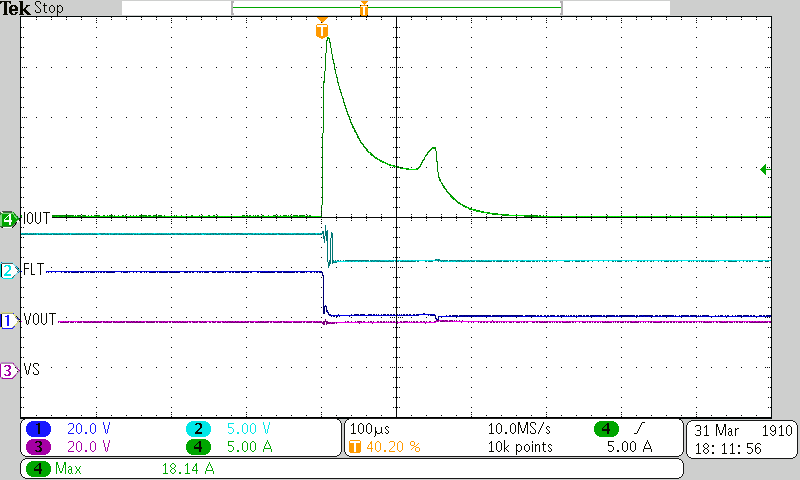

圖 4-6 TPS1HC100-0.5uH-18V

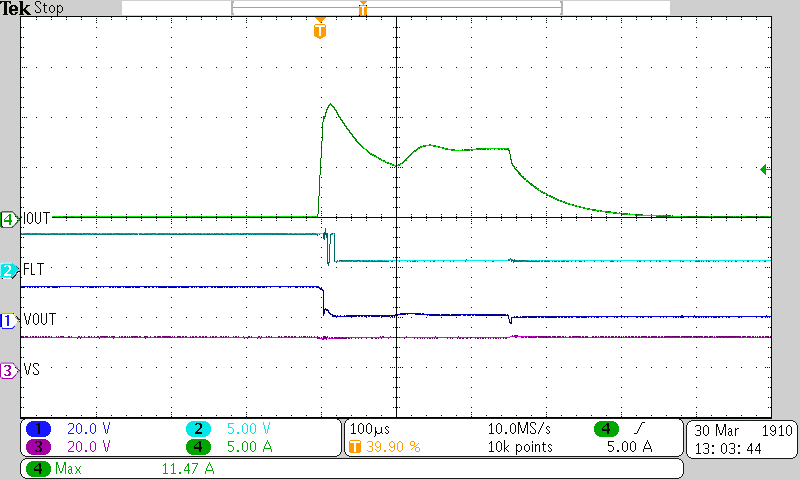

圖 4-7 TPS1HC100-5uH-12V

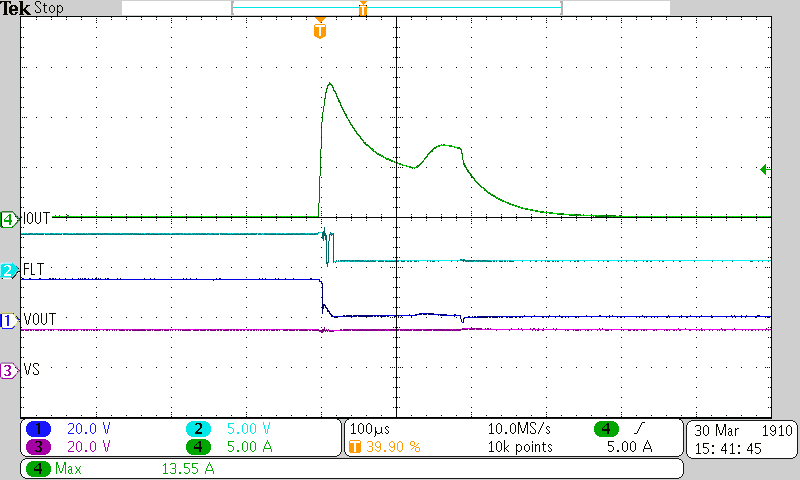

圖 4-8 TPS1HC100-5uH-15V
圖 4-9 TPS1HC100-5uH-18V

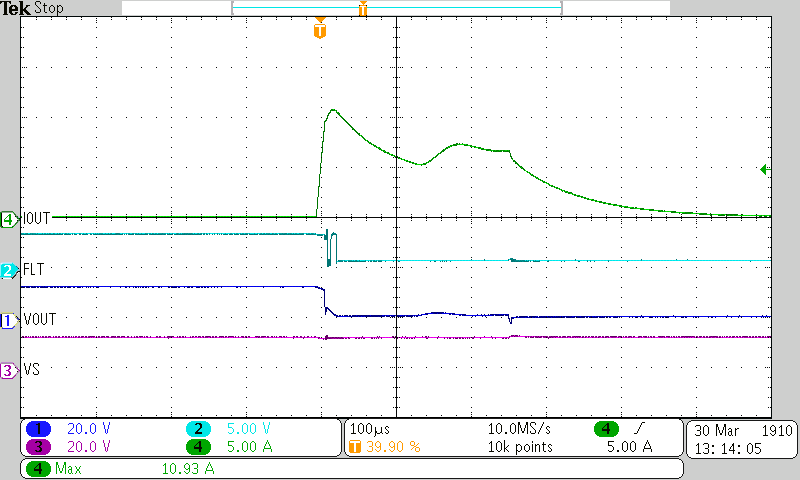

圖 4-10 TPS1HC100-10uH-12V

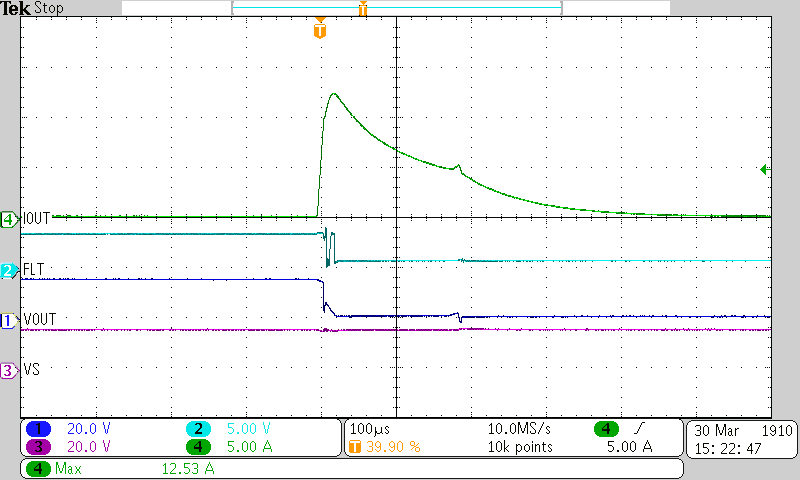

圖 4-11 TPS1HC100-10uH-15V

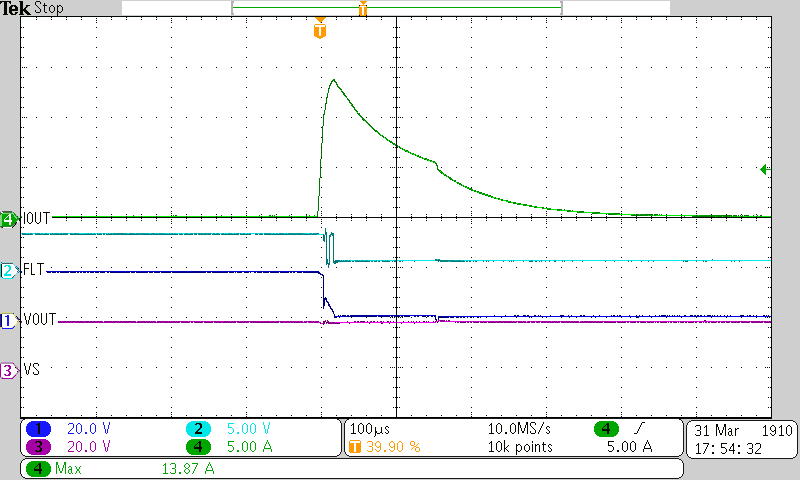

圖 4-12 TPS1HC100-10uH-18V

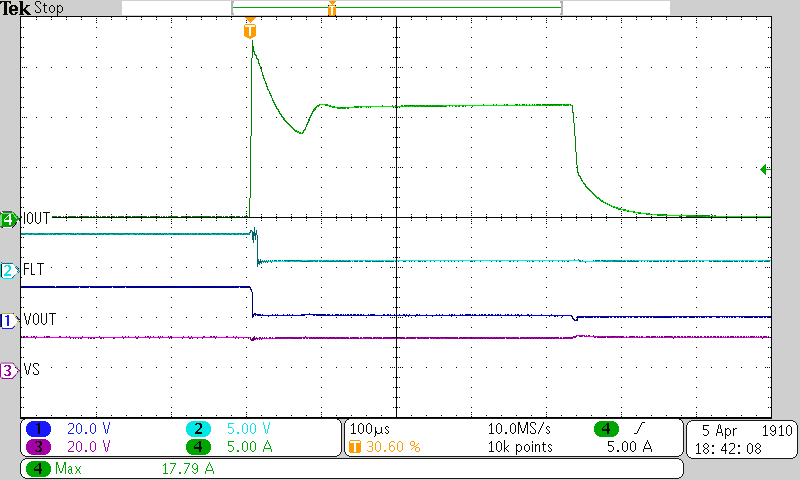

圖 4-13 TPS1HC30-0.2uH-12V

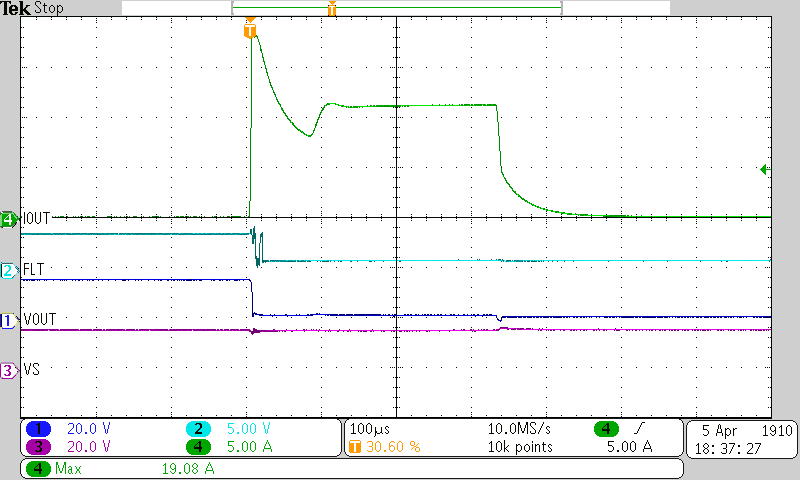

圖 4-14 TPS1HC30-0.2uH-15V

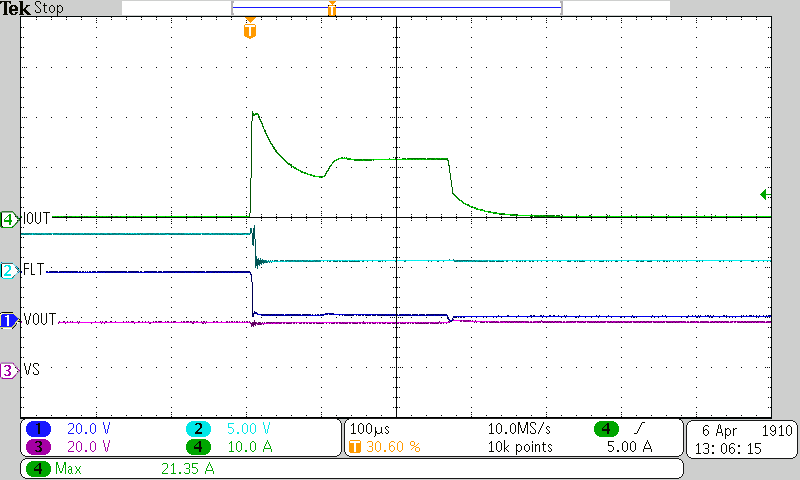

圖 4-15 TPS1HC30-0.2uH-18V

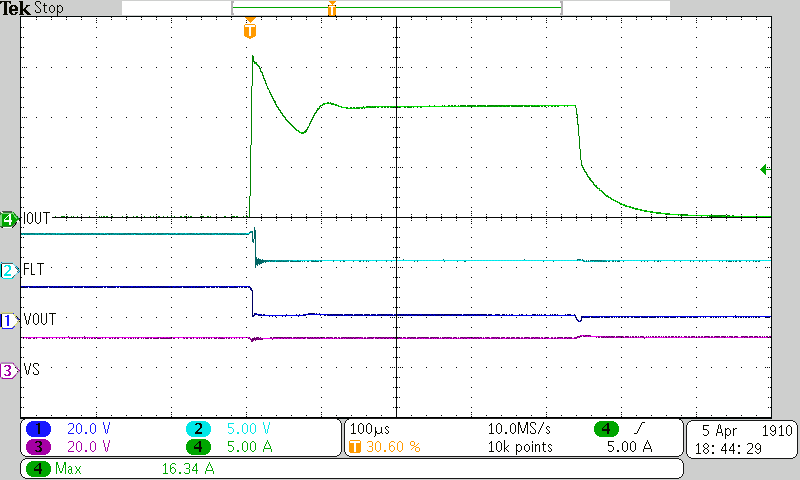

圖 4-16 TPS1HC30-0.5uH-12V

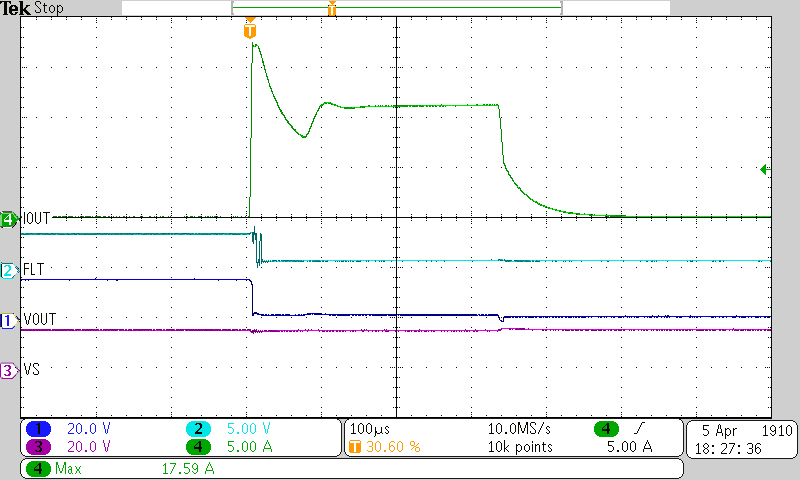

圖 4-17 TPS1HC30-0.5uH-15V

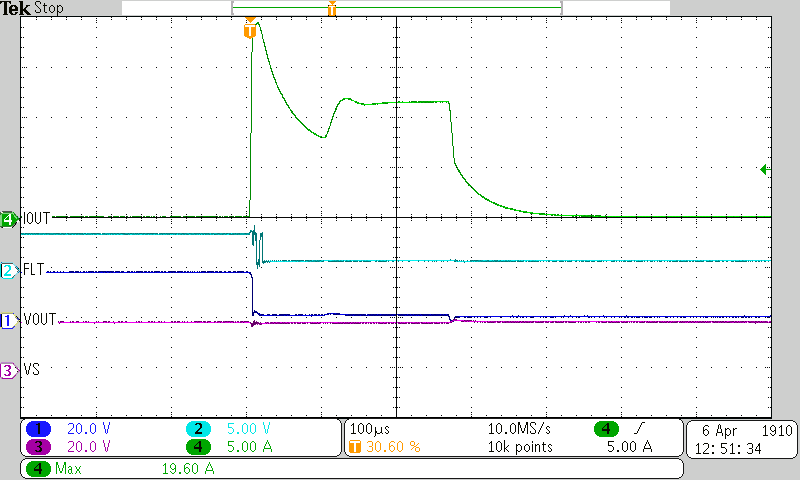

圖 4-18 TPS1HC30-0.5uH-18V

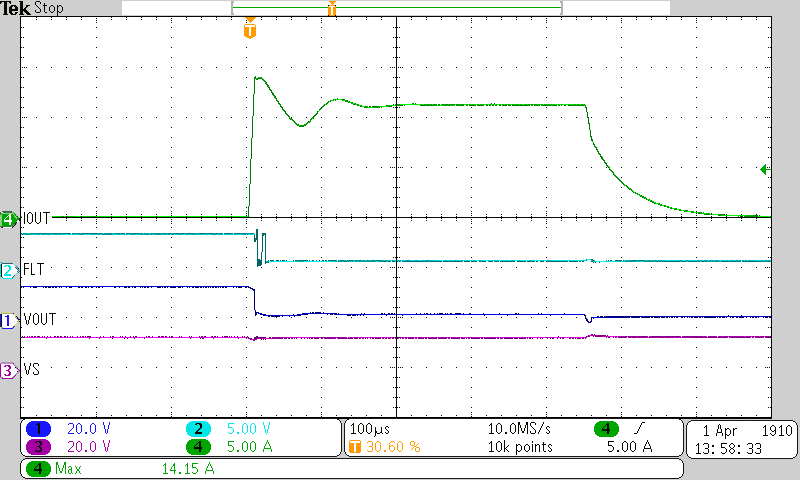

圖 4-19 TPS1HC30-5uH-12V

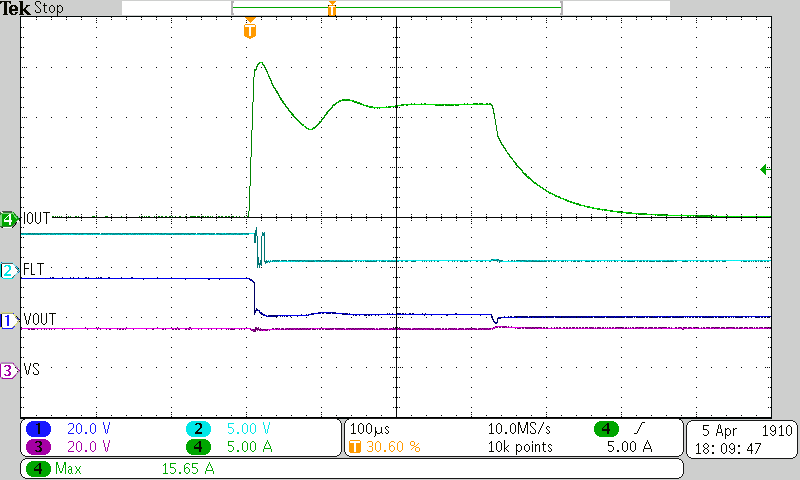

圖 4-20 TPS1HC30-5uH-15V
圖 4-21 TPS1HC30-5uH-18V

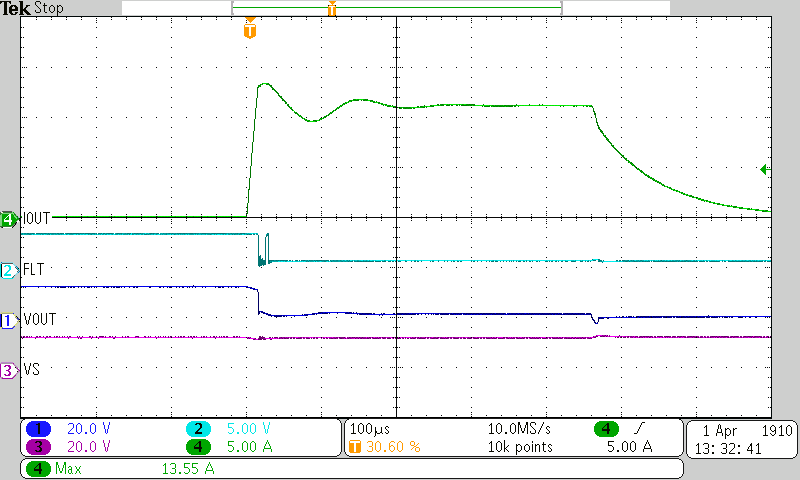

圖 4-22 TPS1HC30-10uH-12V

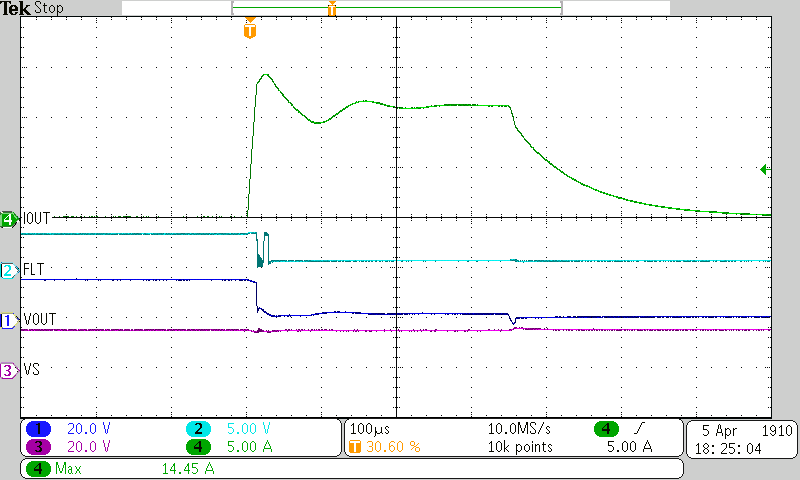

圖 4-23 TPS1HC30-10uH-15V
圖 4-24 TPS1HC30-10uH-18V

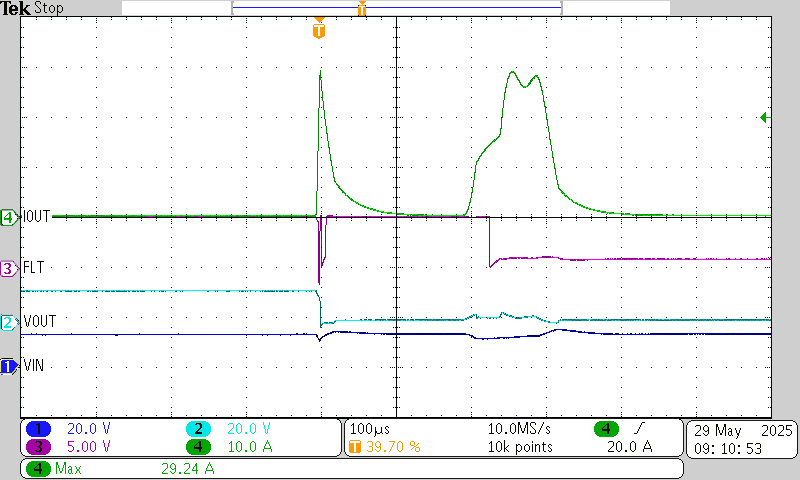

圖 4-25 TPS2HC08-0.2uH-12V
圖 4-26 TPS2HC08-0.2uH-15V

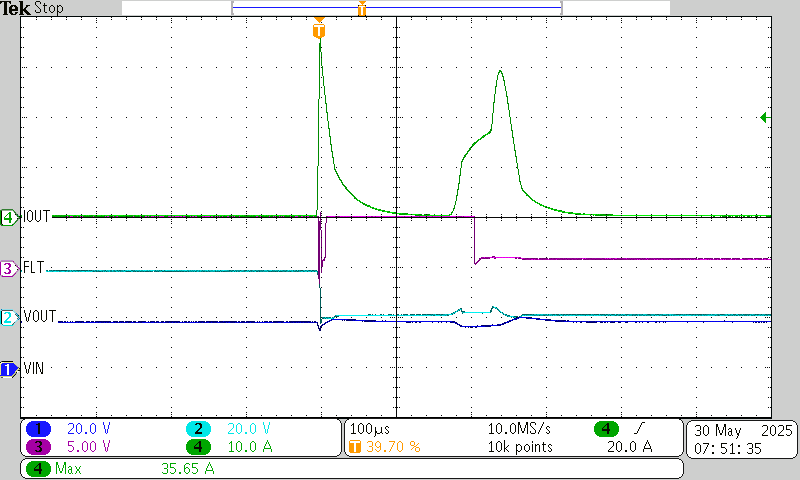

圖 4-27 TPS2HC08-0.2uH-18V

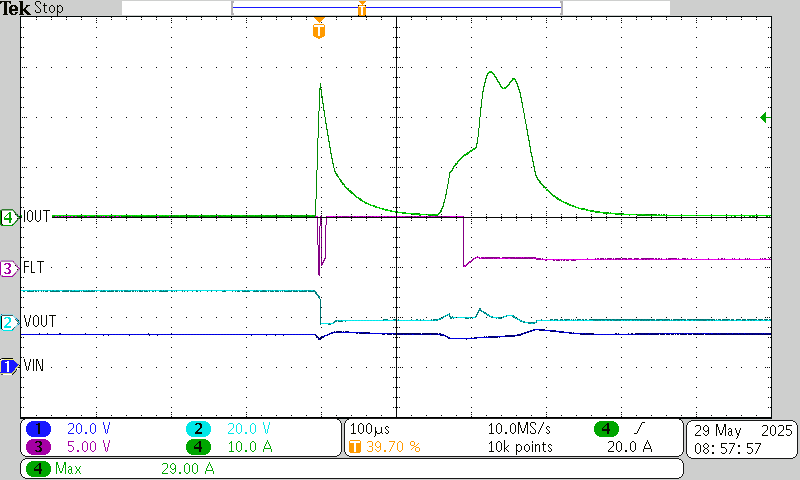

圖 4-28 TPS2HC08-0.5uH-12V

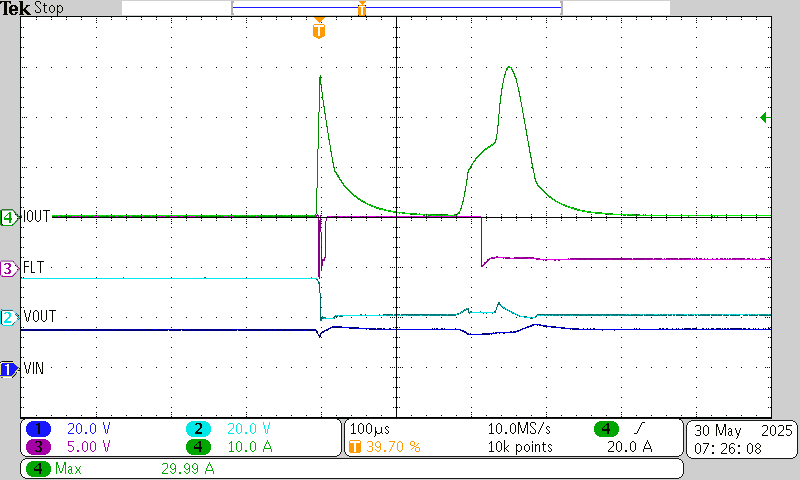

圖 4-29 TPS2HC08-0.5uH-15V

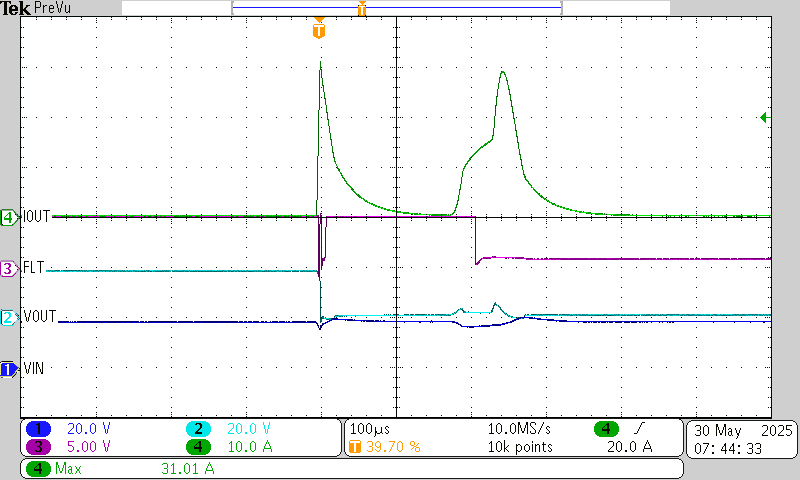

圖 4-30 TPS2HC08-0.5uH-18V

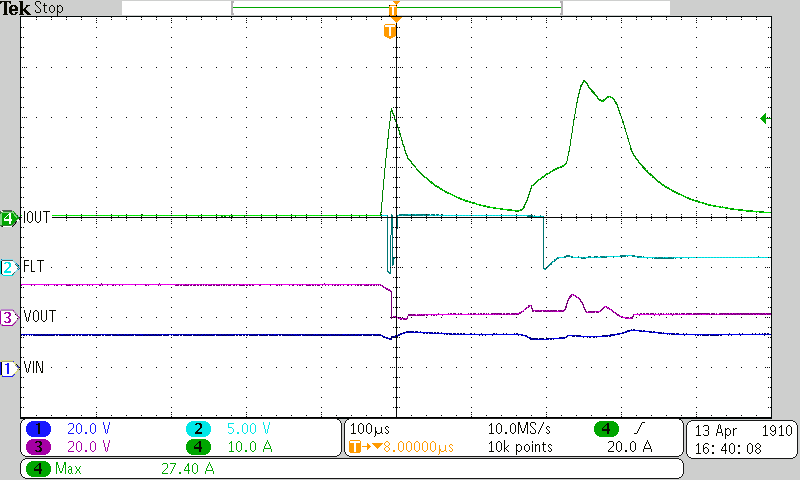

圖 4-31 TPS2HC08-5uH-12V

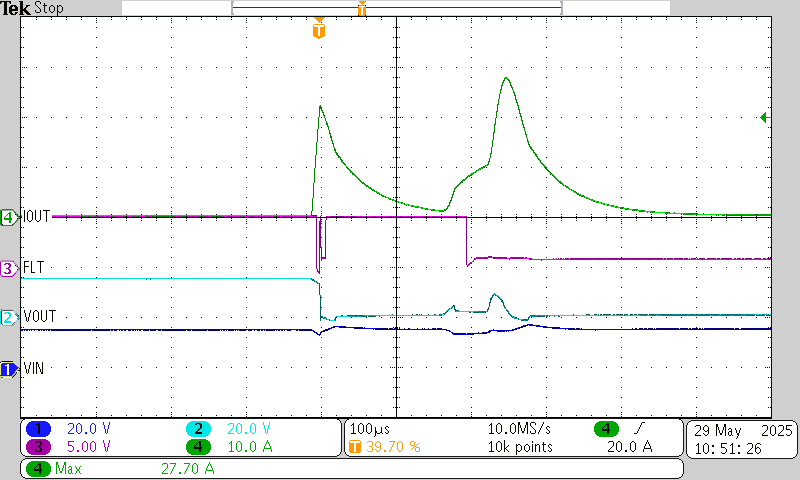

圖 4-32 TPS2HC08-5uH-15V

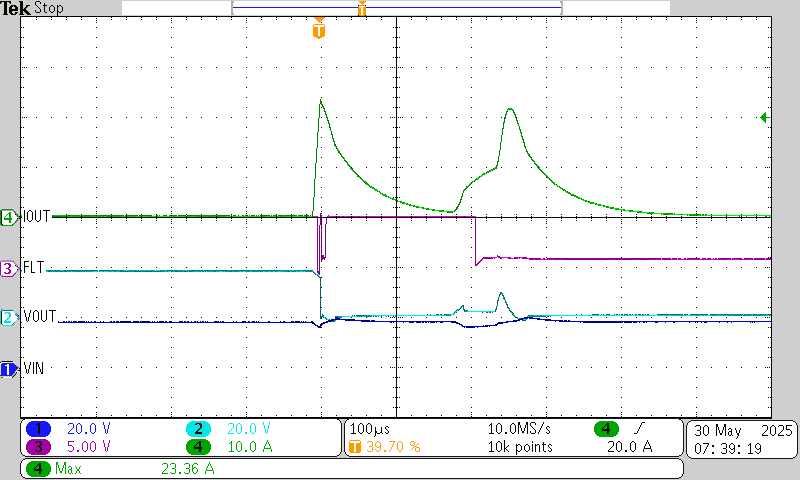

圖 4-33 TPS2HC08-5uH-18V

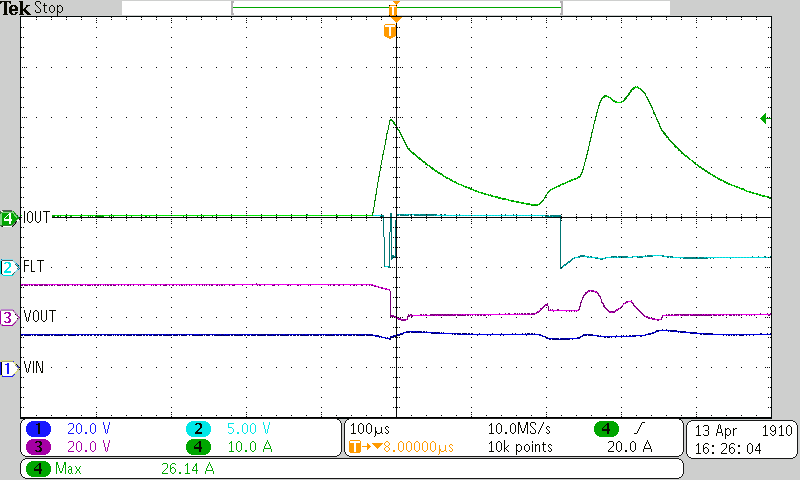

圖 4-34 TPS2HC08-10uH-12V

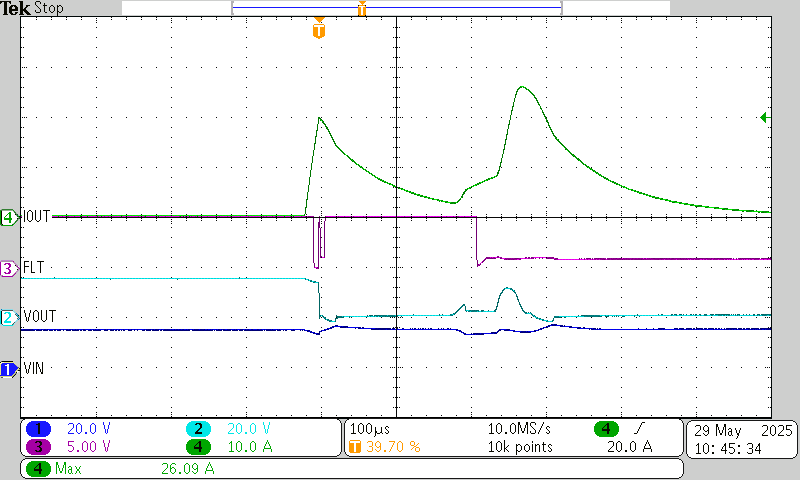

圖 4-35 TPS2HC08-10uH-15V

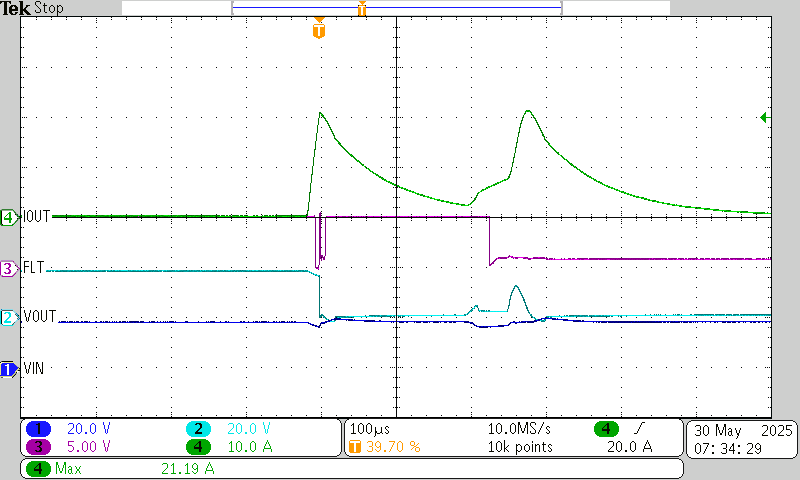

圖 4-36 TPS2HC08-10uH-18V
