ZHCAFH3 July 2025 TPS1HC100-Q1 , TPS1HC30-Q1 , TPS2HC08-Q1
3 測試設置
要測試該條件下的器件行為，每個短路在測試中必須是受控變量。這是通過在 PVC 管周?chē)p繞導線以模擬汽車系統中短路的電阻和電感特性來確定的。這可視為導線損壞、連接或引腳故障、裝配不當和負載故障。每種情況都可能為高側開關帶來不同程度的應力。此外，還在一定的輸入電壓范圍內對每個高側開關進行了測試，以了解單元在更高功率耗散和熱升情況下是如何反應的。此外，在每個級別將每個單元短接 50 次，以驗證是否存在器件故障。表 3-1 顯示了評估每個器件時建立的測試程序。
|
短路電纜 |
迭代步驟 |
12V |
15V |
18V |
絕對最大值 |
|
|---|---|---|---|---|---|---|
|
10.1uH |
180m? |
50 |
通過/未通過 |
通過/未通過 |
通過/未通過 |
通過/未通過 |
|
4.7μH |
102m? |
50 |
通過/未通過 |
通過/未通過 |
通過/未通過 |
通過/未通過 |
|
0.7uH |
63m? |
50 |
通過/未通過 |
通過/未通過 |
通過/未通過 |
通過/未通過 |
|
0.2uH |
43m? |
50 |
通過/未通過 |
通過/未通過 |
通過/未通過 |
通過/未通過 |
如前文所述，本文檔重點介紹了器件在熱短路情況下的行為方式。為了確認在短路之前每個單元都盡可能發熱，在此評估期間使用了每個數據表中顯示的最大標稱電流。這與短路配置一樣。圖 3-1 顯示了用于測試每個高側開關的硬件設置。

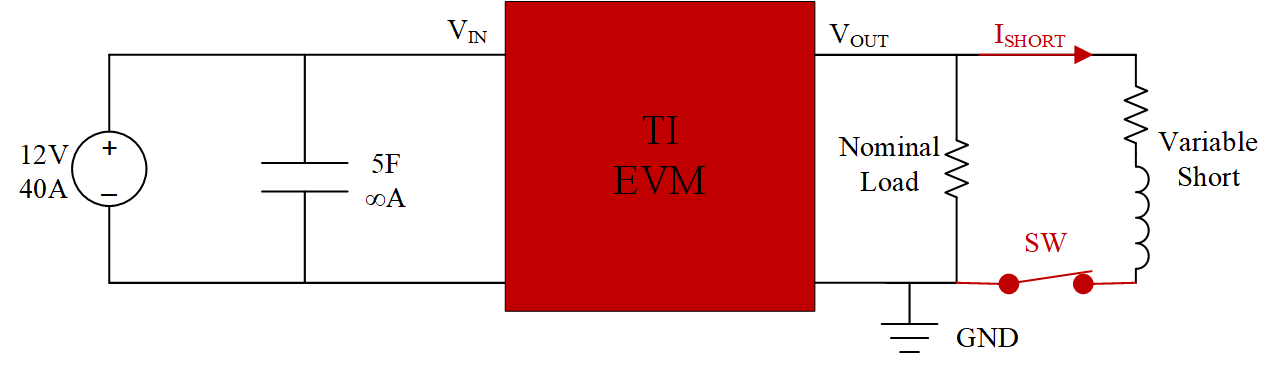

圖 3-1 接地短路硬件原理圖在電源和 HSS 之間并聯一個 5法拉電容器。這是為了確定在 STG 測試期間施加的最大電流，從根本上防止電源限制浪涌電流。此外，在 STG 條件下，將 330uF 電容器連接在每個 EVM 的輸入端，以便保持適當?shù)呢?fù)載調整。負載調整是指電源的輸出電壓如何響應負載電流的變化。因此，由于施加了短路，如果沒有電容器來減輕這種負載電流變化，則輸入電壓可能會崩潰。
此外，每次在此應用中使用 STG 板時，以相同的方式創建短接。這是測試板，專門設計用于模擬系統中的 STG 故障。為了觸發每個故障，將施加 5V 電壓到電路板上，用作帶電 STG 線圈和 EVM 接地平面之間的開關。
