本部分將分析一個同時對 RGB 流與紅外流進行可視化的應用程序。

該應用由 GStreamer 與 TIOVX 共同組成，以便對兩者進行對比。圖 5-5 顯示的是 GStreamer 中的應用程序，圖 5-6 顯示了利用 TIOVX 構建的等效應用程序。對于 GST 命令與 TIOVX 代碼，可通過 GitHub [6] 獲取。

圖 5-5 利用 GStreamerr 進行雙流采集與顯示

圖 5-6 利用 TIOVX 進行雙流采集與顯示

幀數據通過 v4l2，從與 RGB 和 IR 流對應的 /dev/videoX 條目到達，并且通過片上 ISP 進行處理。兩個數據流都會縮放到適合顯示器的分辨率，IR 數據流（灰度）會轉換為與 RGB 數據流相同的色彩格式。然后，在通過 Linux KMS 或 DRM 接口顯示到監視器以前，將該等數據流合并至支持馬賽克功能的單個幀。

TIOVX 與 GStreamer 應用在處理功能方面是等效的，但也存在一些主要差異。TIOVX 應用程序會構建一個處理應用程序內部主體的 TIOVX 圖形，在本例中，為 ISP、比例縮小、色彩轉換以及圖像合并（馬賽克）功能。利用 TIOVX 圖形外的 Linux 級 API，處理來自 V4L2 的輸入與通過 KMS 或 DRM 的輸出。不過，GStreamer 擁有很多可用插件，可利用該等插件，實施該等 API。TIOVX 應用程序會被編譯為二進制應用程序并運行，而 GStreamer 流水線可利用能夠通過命令行運行的單個字符串表示。

性能統計數據與 SoC 資源利用率

本部分將分析在運行該等應用程序時 AM62A74 的資源利用率。測量應用程序能夠通過 TIOVX 接收遠程內核利用率，并且通過存儲器映射寄存器來讀取 DDR 利用率和溫度等其他信息。該 perf_stats 應用程序是 SDK 的一部分，位于 /opt/edgeai-gst-apps/scripts/perf_stats 目錄下。SoC 利用率的采樣間隔為 500ms；在 20s 的時間窗口完成該等采樣（每個 RGB 流與 IR 流為 600 幀），然后平均到 圖 5-7 所示雙條形圖中。

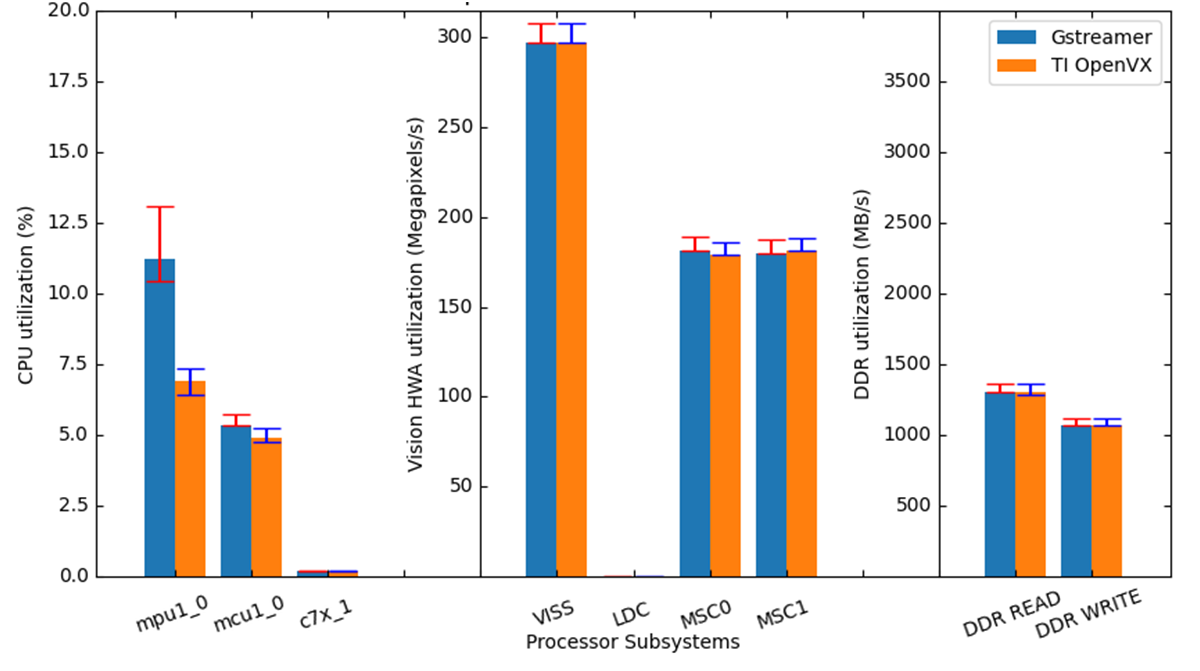

圖 5-7 適用于雙流可視化流水線的 GStreamer 與 TIOVX 的利用率比較

該圖表中的誤差條表示第 25 百分位數與第 75 百分位數。兩種框架下，當應用以 30FPS（每個輸入流）運行時，加速器與 DDR 的利用率相當，不會出現掉幀現象。值得注意的是，MPU（SMP 模式下的四路 Arm? Cortex?-A53，圖 5-7 中標記為 mpu1_0）在 GStreamer 中的利用率高于 TIOVX。這是因?yàn)?，CPU 復合體與任何遠程內核或加速器之間的信號增加。在該應用中，未使用 C7xMMA。除此之外，兩個應用框架之間的核心或 HWA 的利用率非常相似，TIOVX 效率稍高。

表 5-1 顯示了通過流水線各個元件的延遲。不包括幀采集與顯示延遲。對于應用程序中的每個處理任務，對比 GStreamer 與 TIOVX 的延遲以及總延遲。因此可以認為，TIOVX 一般更快，特別是在色彩轉換方面；紅外路徑受應用框架差異的影響最大。

GStreamer 在內部為每個插件實現了 TIOVX 節點，因此，TIOVX 節點的測量速度總是快于 GStreamer 中的同等插件。GStreamer 的測量是在插件從 Linux 運行前后捕獲的，TIOVX 的測量可以通過運行操作的遠程內核采集與報告。存在明顯提升。⁽¹⁾ 所示），特別是從灰度到 NV12 格式的色彩轉換延遲。⁽¹⁾

對比該等應用程序的另一種方法是中斷與處理器間通信的頻繁程度（即：A53 向 C7x 發送信息，R5F 向 A53 發送信息等）。中斷次數越少越好，因?yàn)檫@樣能夠讓處理器更快地處理來自不同外設與加速器的待處理信號。測量 Linux 的中斷次數，以便查看 A53（運行 Linux）在每個應用程序運行 600 幀前后收到的中斷次數。

在 20 秒的持續時間內（每個流 600 幀），Linux 的中斷次數。GStreamer 顯示的中斷次數多于 TIOVX，因?yàn)檫\(yùn)行 Linux 的 Cortex A53 內核必須在每個插件/流水線元素之間發出通知。于單個內核郵箱的中斷計數，通過 /proc/interrupts 獲取。

表 5-2 中的數據反映了一個總體趨勢，即：在 CPU 中斷方面，GStreamer 的效率低于 TIOVX。這是因?yàn)?，TIOVX 允許所有內核直接通信，但 GStreamer 要求內核通過 Linux 主機 (A53) 流動。利用 TIDL 增加 AI 處理也顯示出了類似的 C7x 中斷模式。
