2 帶 CB70-14-CY 銅接線片的 TMCS11xxEVM 初步檢查

TMCS11xxEVM 套件中附帶了一對 CB70-14-CY 90A 額定銅接線片，用于在為特定信號選擇正確測量儀表電纜的情況下，將電流安全地傳輸到 EVM。這些接線片使用戶能夠相對快速地在所選產品系列的不同靈敏度變體之間切換，只需擰緊到所需的變體，并在系統通電前確保連接牢固。它們還支持重復使用，因為用戶的電纜是通過擰緊固定在端子上，而不是焊接成一次性設計。圖 2-1 顯示了 TMCS1123 用戶指南中所述的標準方向 EVM 的單個面板，未連接電纜。

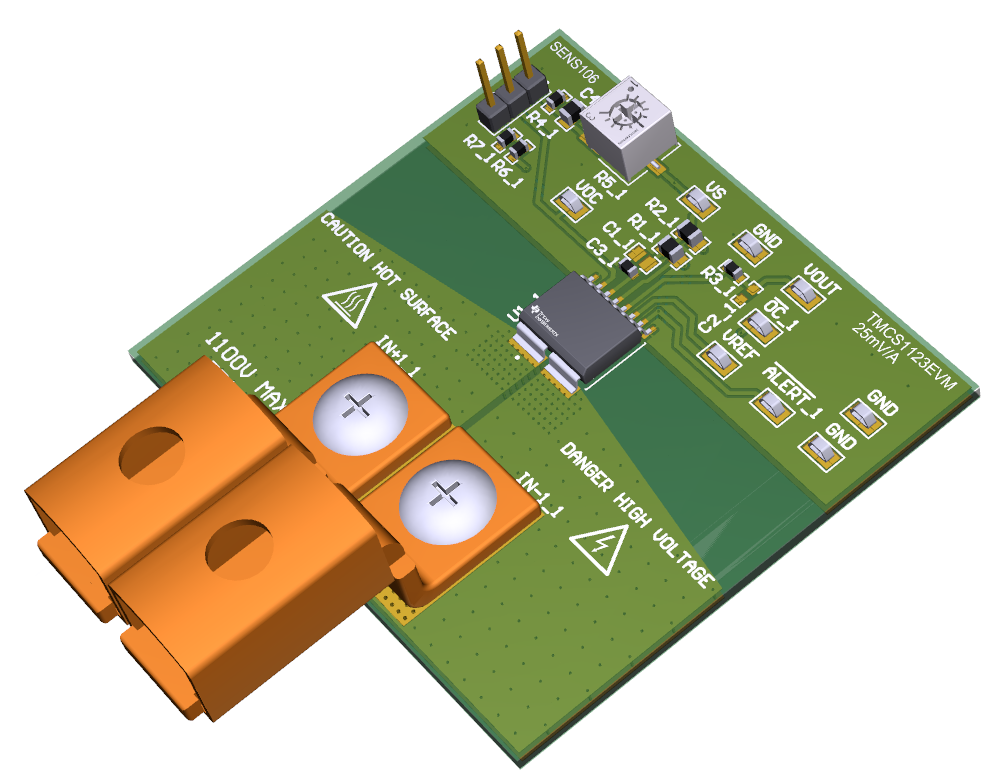

圖 2-1 TMCS1123EVM 部分、A1 型號、標準配置、靈敏度 = 25mV/A

該系統最初開發時，對鑲板產品的單一版本進行了不同銅重量的研究，最終確定了目前可用的 4oz 最終版本。圖 2-2 和 圖 2-3 分別展示了 3oz 和 4oz 覆銅的電路板性能測量結果。盡管兩者性能相近，但最終選擇了 4oz 覆銅，因為其在 60A 以上電流下的性能略有提升。

圖 2-2 2 個樣本器件的 TMCS1123EVM 熱響應曲線、3oz 銅、>60A

圖 2-3 2 個器件的 TMCS1123EVM 熱響應曲線、4oz 銅、>60A

在器件的 80A 最大工作點，觀察到 4oz 覆銅相較于 3oz 覆銅的測量平均點溫度降低了約 5°C。如圖所示，配備 4oz 平面的 EVM 在結溫達到 165°C 的絕對最大額定值之前，能夠承載高達約 93A 的電流。但由于多種因素（如基礎銅厚度公差、供應商選用的起始銅厚度以及清潔工藝次數等），構建規格范圍內的銅厚度可能因批次不同而有所差異。因此，需留出足夠的余量以確保器件在給定規范下運行（如覆銅重量部分所示），即使在潛在的最壞情況下，也預留了足夠的余量。
