ZHCAE80 July 2024 TAA5212 , TAC5112 , TAC5212
3.2.1 測試用例 1：麥克風最小輸入電平
當麥克風靈敏度為 -30dBV 且 SNR 為 74dB 時，麥克風可錄制的最小輸入電平為 -104dBV，相當于 6.31μVrms 單端輸入電壓。6.31μVrms 的 1KHz 音調在增益設置為 0dB 的情況下施加于受測器件 (DUT) 的模擬差分輸入，并通過 Audio Precision APx555 捕獲數字輸出。以下是在這 2 種器件上得出的結果。

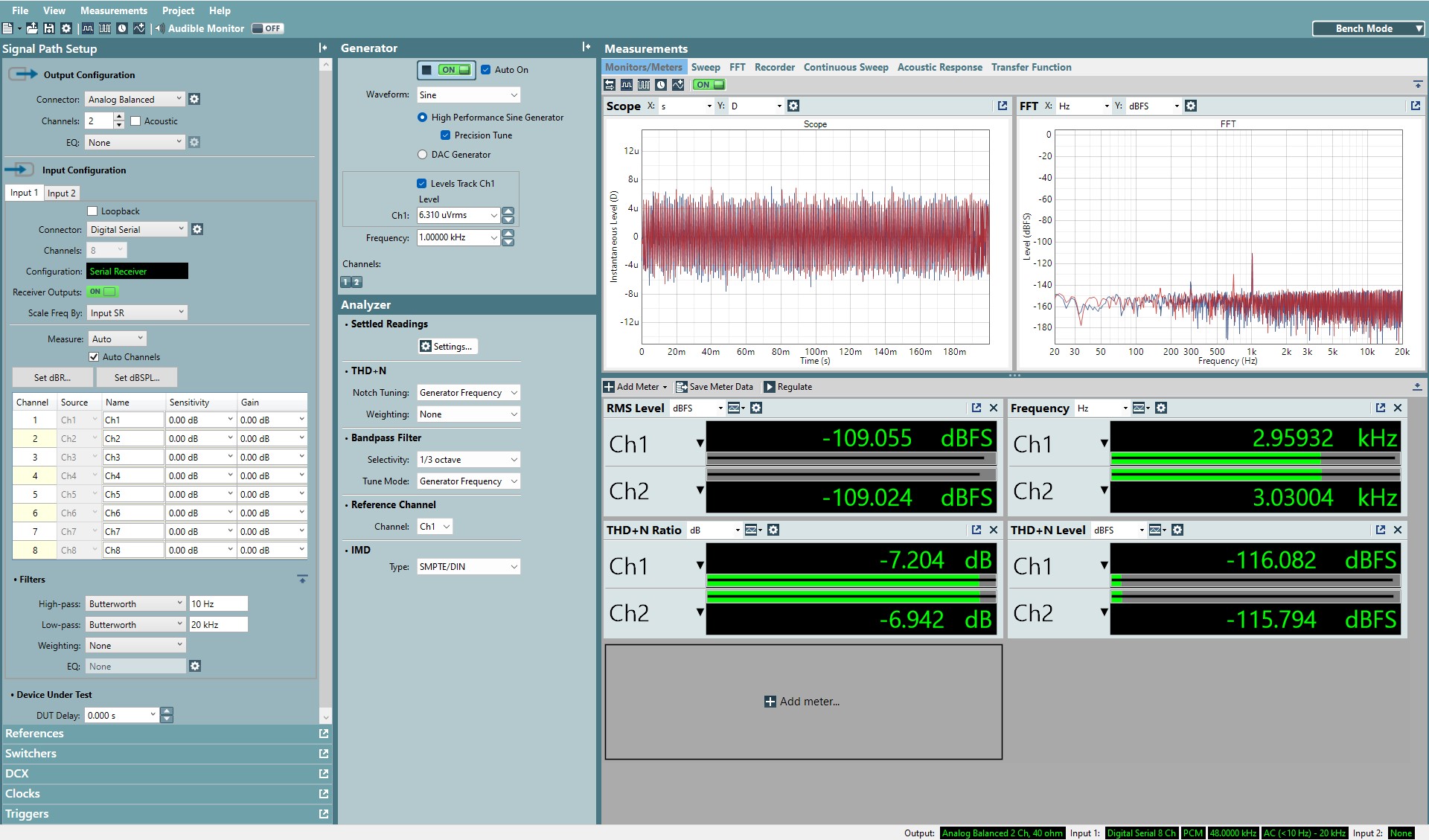

圖 3-12 使用 TAA5212 捕獲最小麥克風輸入

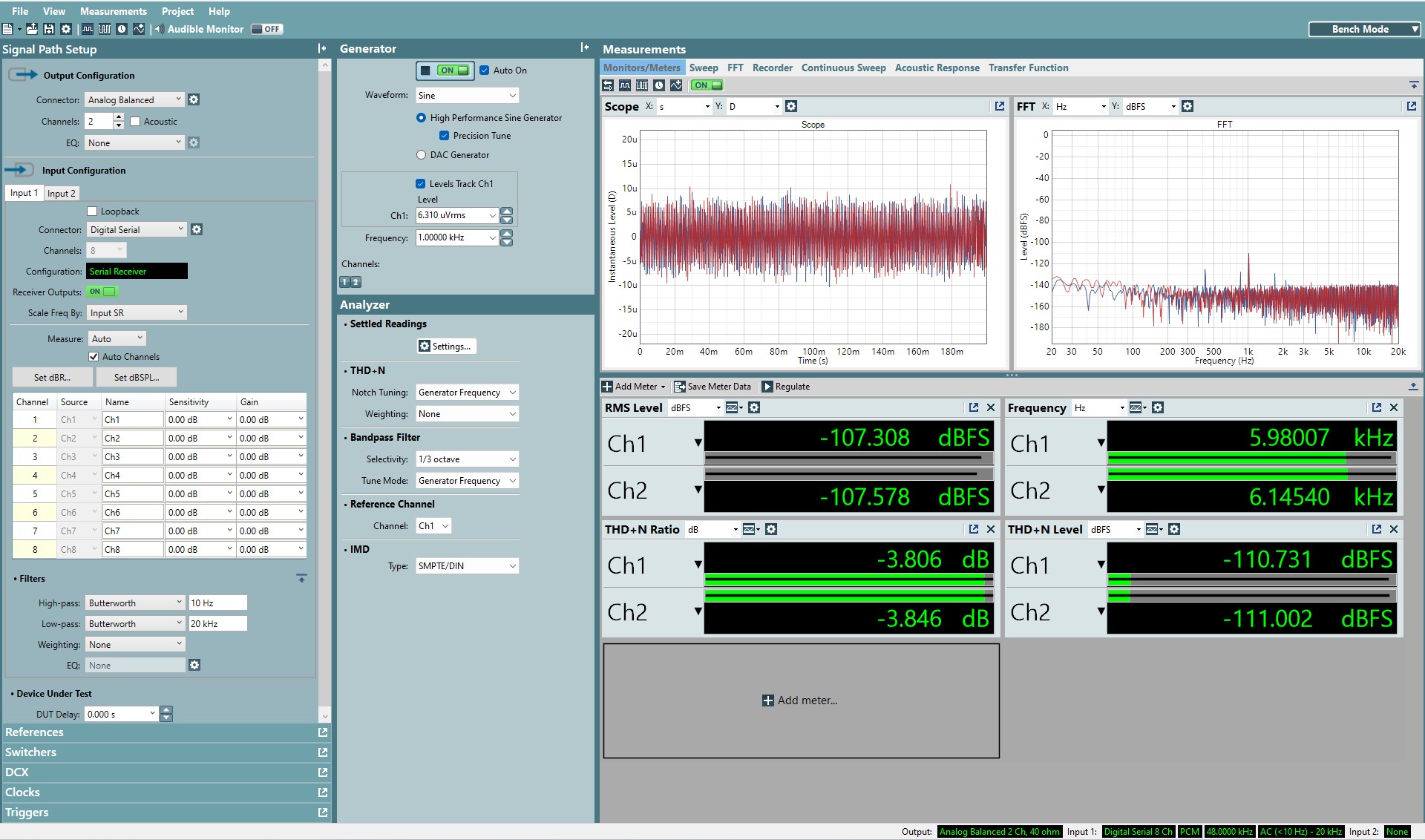

圖 3-13 在禁用 DRE 的情況下使用 ADC6120 捕獲最小麥克風輸入

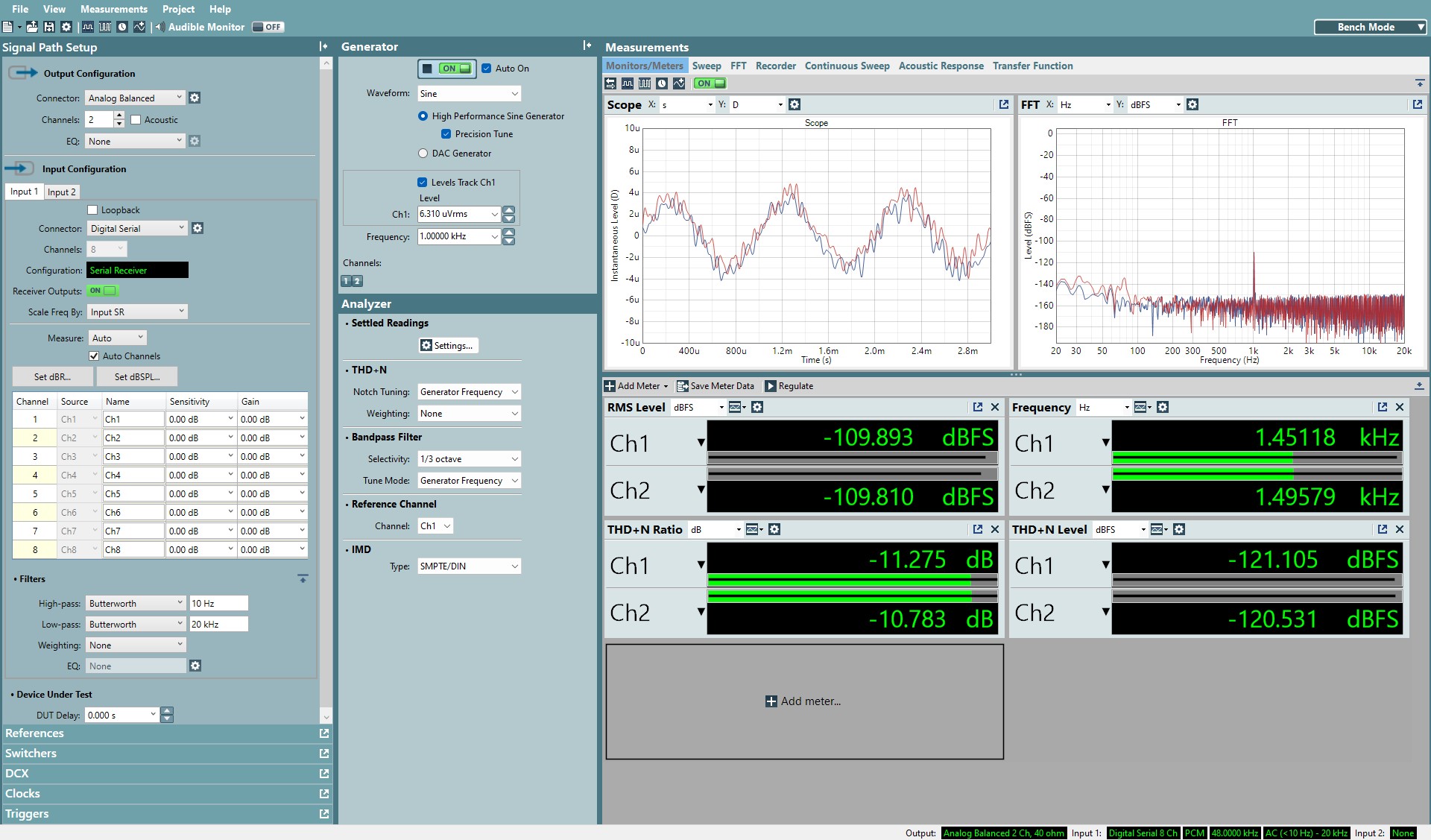

圖 3-14 在啟用 DRE 的情況下使用 ADC6120 捕獲最小麥克風輸入如圖所示，這些器件無需進行任何放大，就能夠從該麥克風輸入捕獲 -110dBr 的最低電平。DRE 結果顯示在該信號電平下動態范圍增加，并且低于 DRE 閾值設置。
表 3-4 MIC 2 最低輸入電平
| 模擬輸入 Vrms [dBr(2Vrms)] | A 加權動態范圍規格 (dB) | 測得的未加權動態范圍 (dB) | |
|---|---|---|---|
| TAx5xxx | 6.31μV [-110dBr] | 118 | 116 |
| ADC6120 | 6.31μV [-110dBr] | 113 | 111 |
| ADC6120-DRE | 6.31μV [-110dBr] | 123 | 121 |
