ZHCAE80 July 2024 TAA5212 , TAC5112 , TAC5212
2 ADC 前端方框圖
這是具有 PGA 的 ADC 前端與沒有 PGA 塊的 TAX5XXX 前端的簡化方框圖。不同之處在于 PGA 和 ADC 現已集成并優化到新架構的新反饋 DAC 塊中。
在新架構上的 PGA 集成是在 ADC 塊的 DAC 路徑中實現的。ADC 前端是 B 類 DAC，其行為類似于圖 2-1 中 PGA 的 RFB 塊。新型 RFB DAC 架構的細節不在本應用手冊的討論范圍內。

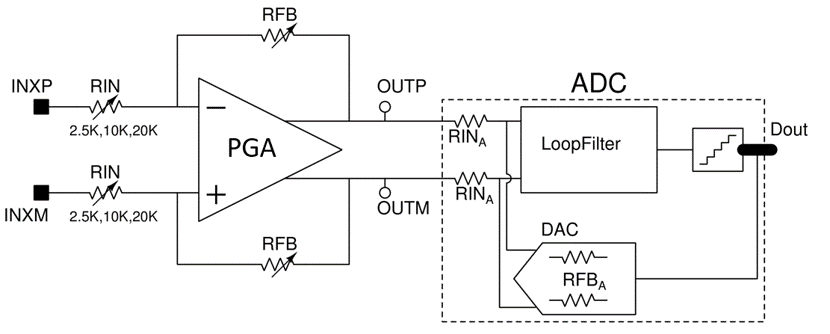

圖 2-1 具有 PGA 的 ADC 前端

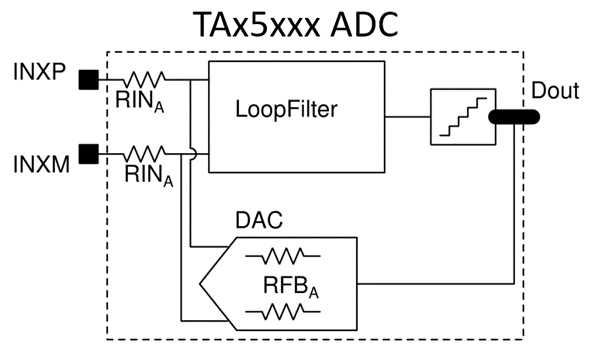

圖 2-2 PGA 集成到 ADC 中的 ADC 前端
