當麥克風靈敏度為 -42dBV 且 SNR 為 60dB 時，麥克風可錄制的最低或最小輸入電平為 -102dBV，相當于 7.94μVrms 單端輸入電壓。7.94μVrms 的 1KHz 音調在增益設置為 0dB 的情況下施加于受測器件 (DUT) 的模擬交流耦合差分輸入，并通過 Audio Precision 捕獲數字輸出。在 ADC6120 中，我們比較了使用和不使用動態范圍增強器 (DRE) 的運行情況。DRE 是一項功能，基本上就是在低電平信號低于 DRE 閾值時使用低噪聲 PGA 放大信號。僅具有 PGA 轉換器的 ADC 提供該 DRE 功能，采用新架構的 ADC 并不具備該功能。

圖 3-2 使用 TAA5212 捕獲最小麥克風輸入

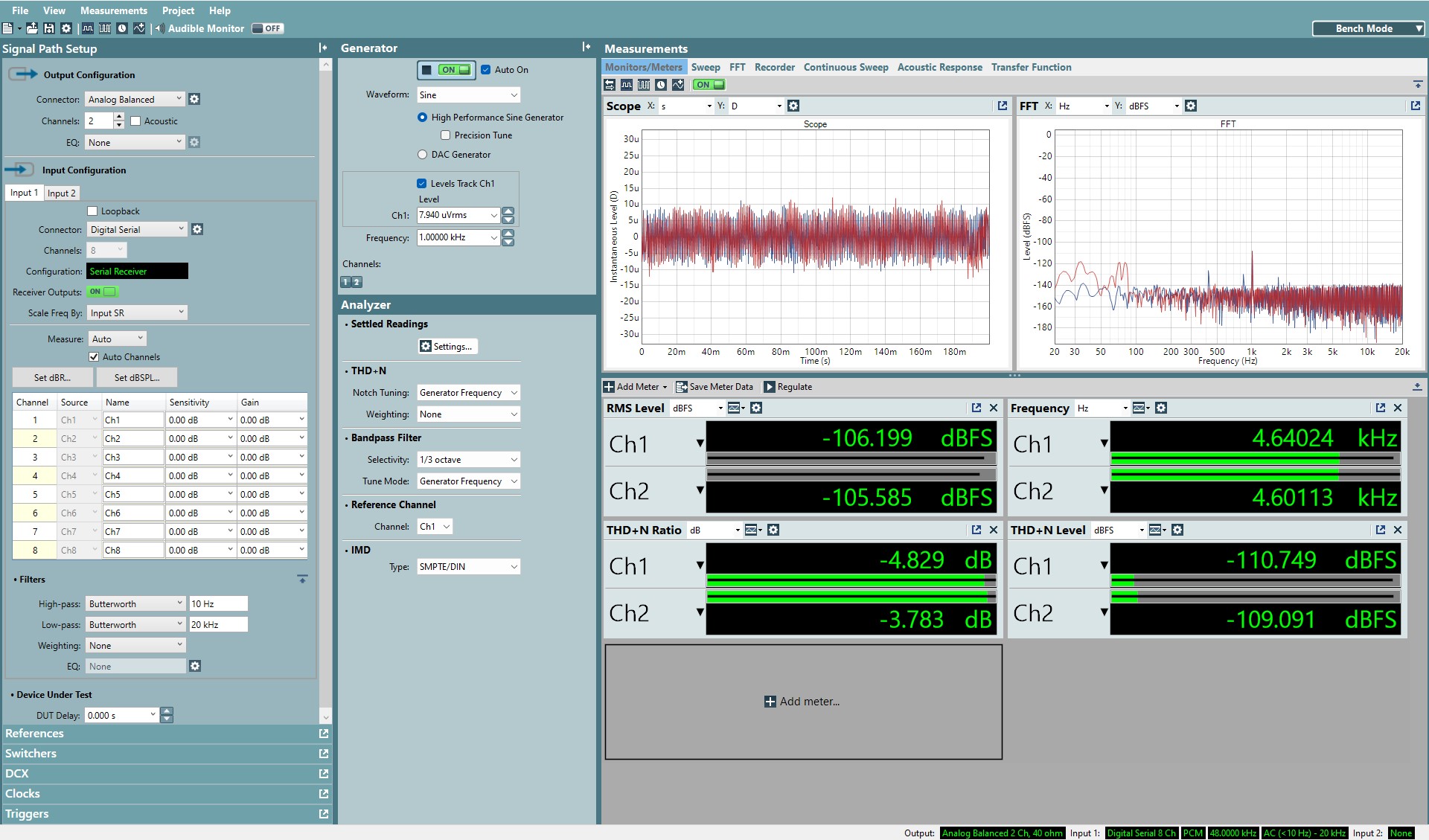

圖 3-3 在禁用 DRE 的情況下使用 ADC6120 捕獲最小麥克風輸入

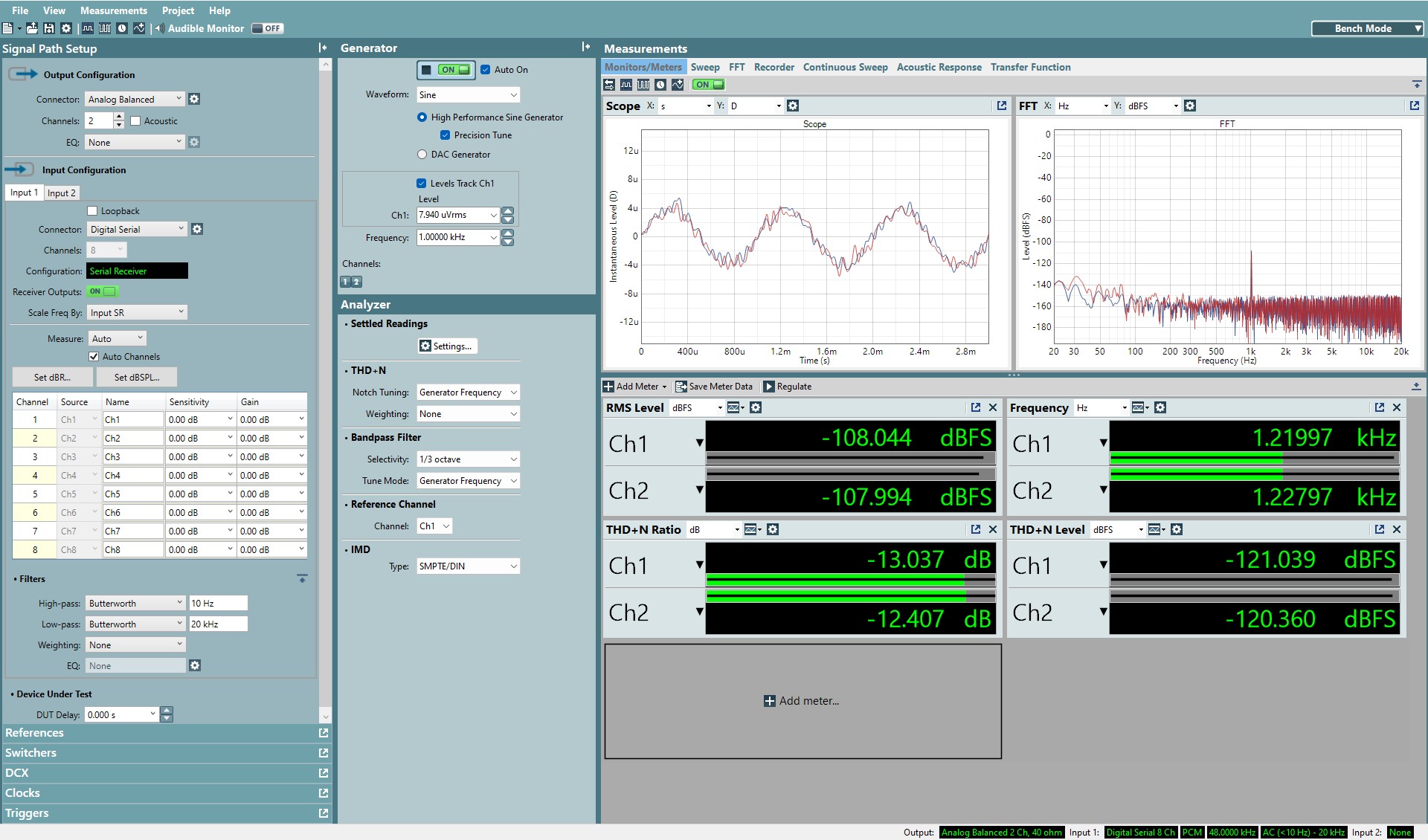

圖 3-4 在啟用 DRE 的情況下使用 ADC6120 捕獲最小麥克風輸入

如之前的結果所示，這兩種器件無需進行任何放大，就能夠捕獲 -108dBr 的最低麥克風電平。由于采用差分配置設置，轉換器的 rms 電平會顯示出 6dB 的差值，未加權測試的動態范圍與預期的 A 加權設置相差約 2dB。此外，在 ADC6120 中，啟用 DRE 功能時此低信號電平下的動態范圍要比禁用 DRE 時更高。
