ZHCAE80 July 2024 TAA5212 , TAC5112 , TAC5212
3.2.2 測試用例 2：麥克風最大輸入電平
當麥克風靈敏度為 -30dBV 且 AOP 為 110dBSPL 時，麥克風可錄制的最大輸入電平為 -14dBV，相當于 199mVrms 單端輸入電壓。199mVrms 的 1KHz 音調在增益設置為 0dB 的情況下施加于受測器件 (DUT) 的模擬差分輸入，并通過 Audio Precision APx555 捕獲數字輸出。以下是在這 2 種器件上得出的結果。

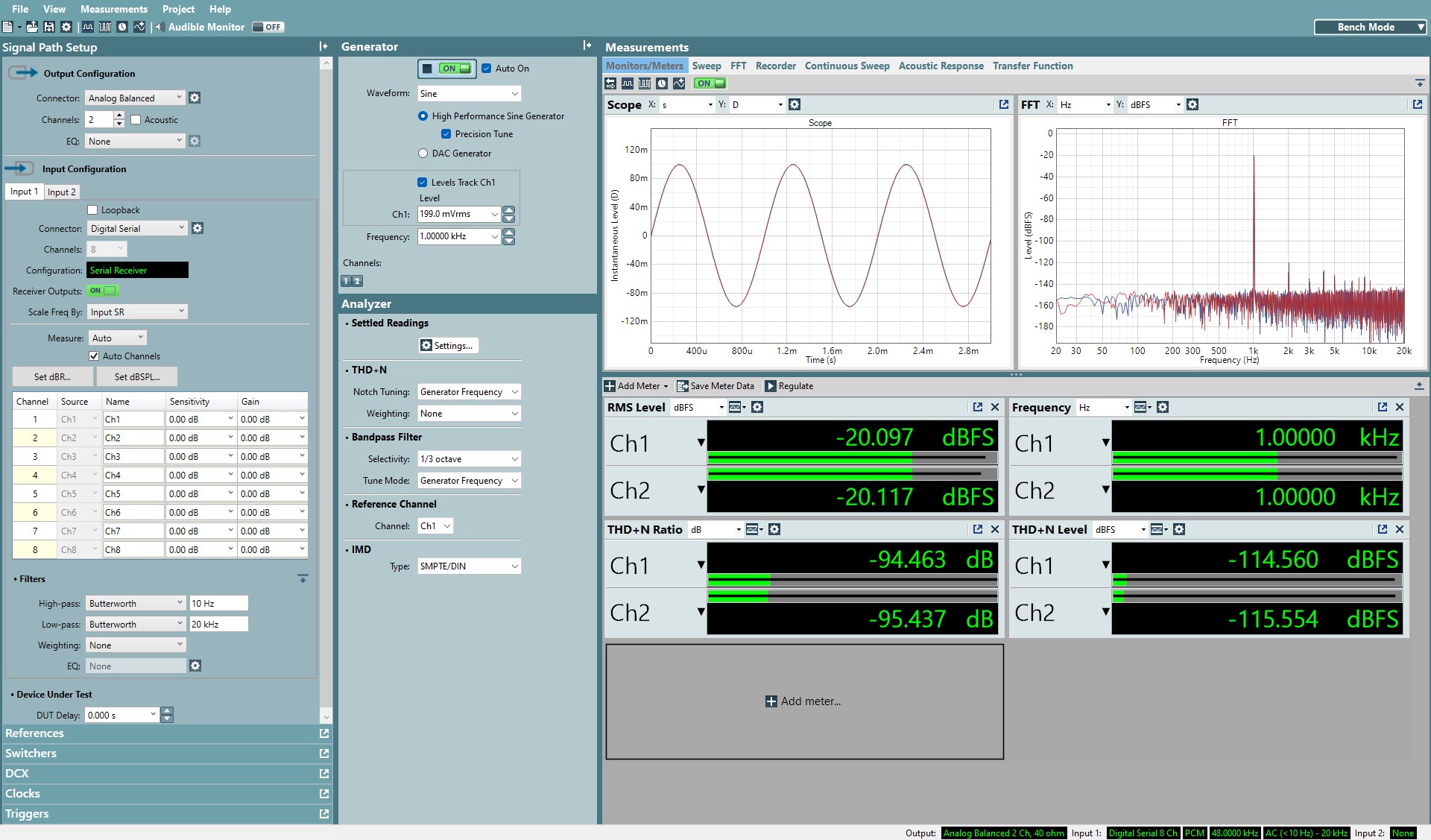

圖 3-15 測試用例 2：麥克風最大輸入電平
圖 3-16 在禁用 DRE 的情況下使用 ADC6120 捕獲最大麥克風輸入

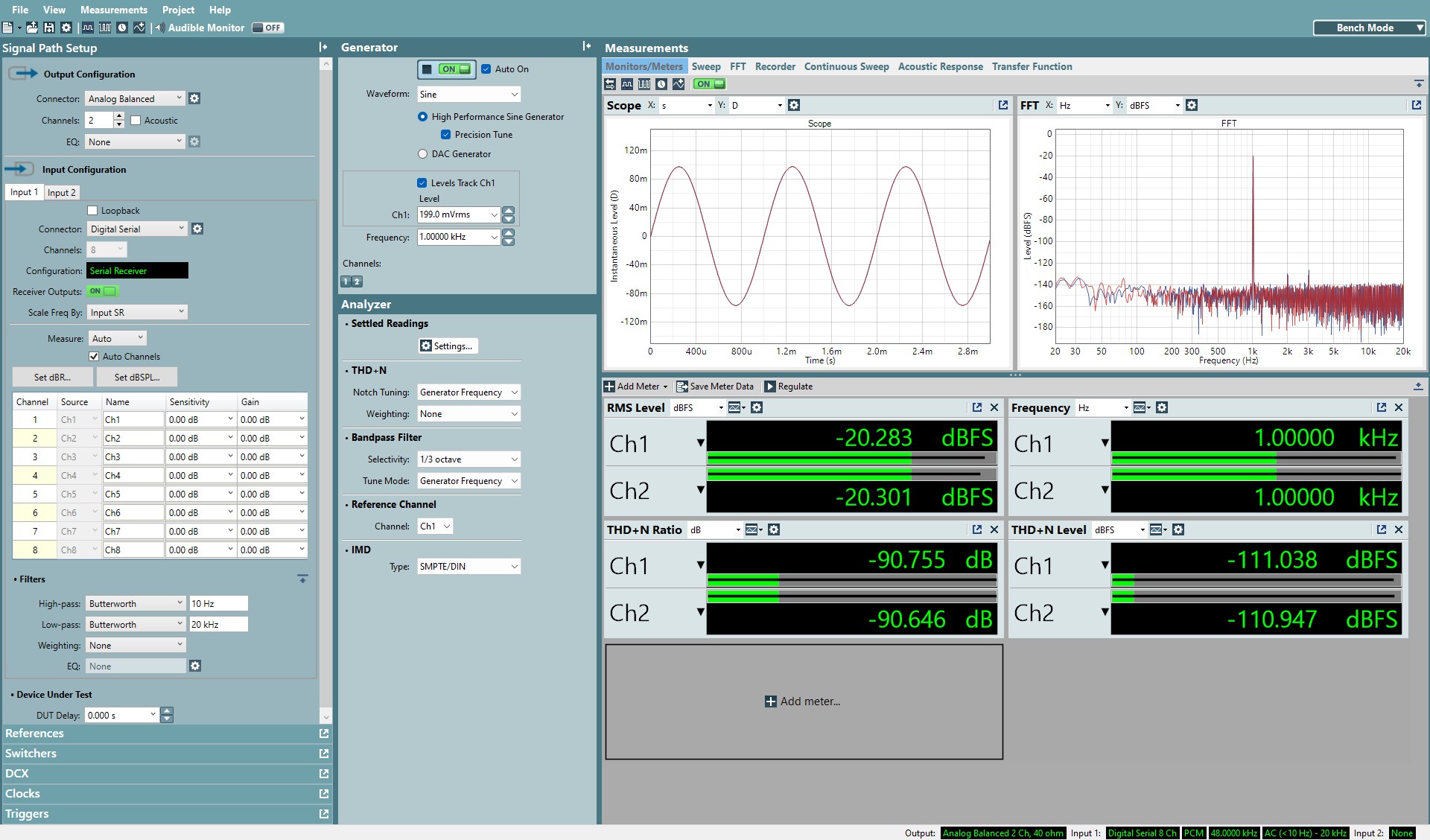

圖 3-17 在啟用 DRE 的情況下使用 ADC6120 捕獲最大麥克風輸入在這里，差分配置下麥克風最大電平的數字輸出電平為相對于轉換器滿量程的 -20dBFS。根據轉換器的未加權動態范圍 (DR)，我們通過方程式 1 計算了這些器件的 THDN，并在表 3-6 中進行了總結。
表 3-5 MIC 2 最大輸入電平
| 模擬輸入 Vrms [dBr(2Vrms)] | A 加權動態范圍規格 (dB) | 測得的未加權動態范圍 (dB) | 計算得出的 THDN 比 (dB) | 測得的 THDN 比 (dB) | |
|---|---|---|---|---|---|
TAx5xxx | 199mV [-20dBr] | 118 | 116 | -96 | -95 |
| ADC6120 | 199mV [-20dBr] | 113 | 111 | -91 | -91 |
| ADC6120-DRE | 199mV [-20dBr] | 113(1) | 111 | -91 | -91 |
(1) 如果高于 DRE 閾值，則使用 DRE 禁用時的動態范圍作為電平
