在此測試用例中，我們將音頻器件的增益增加到器件滿量程的 -1dBr，并檢查性能。該 -1dBr 輸入用于避免因增益誤差而導致削波。在 TAX5XXX 器件中，增益通過數字音量 (DVOL) 進行設置，而對于 ADC6120 器件，增益通過 PGA 寄存器進行設置。

根據之前測量的麥克風最大輸入電平，我們應用 +31dB 來將錄音音頻路徑電平增加到輸入滿量程的 -1dBr。

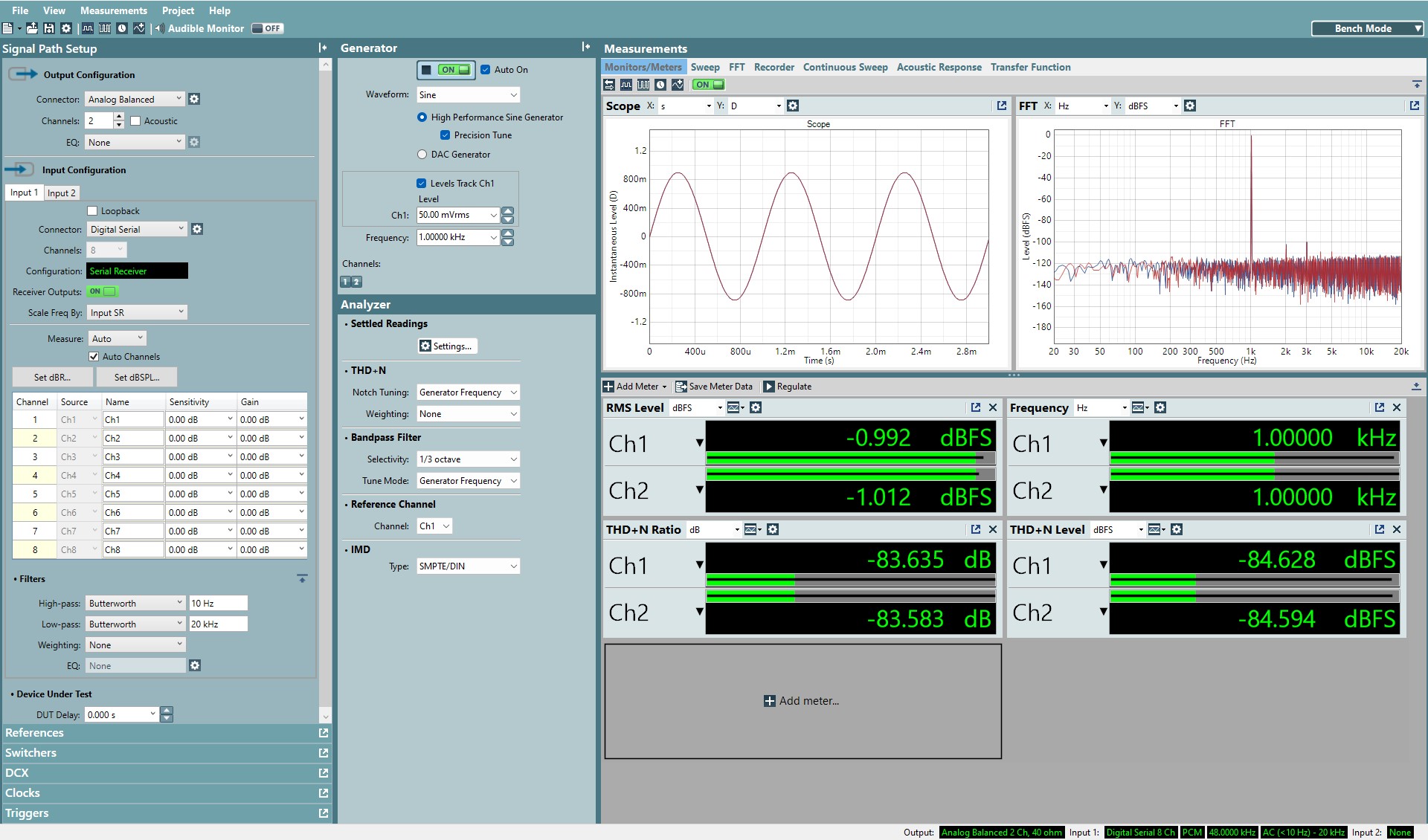

圖 3-8 在 +31dB 增益的情況下使用 TAA5212 捕獲最大麥克風輸入

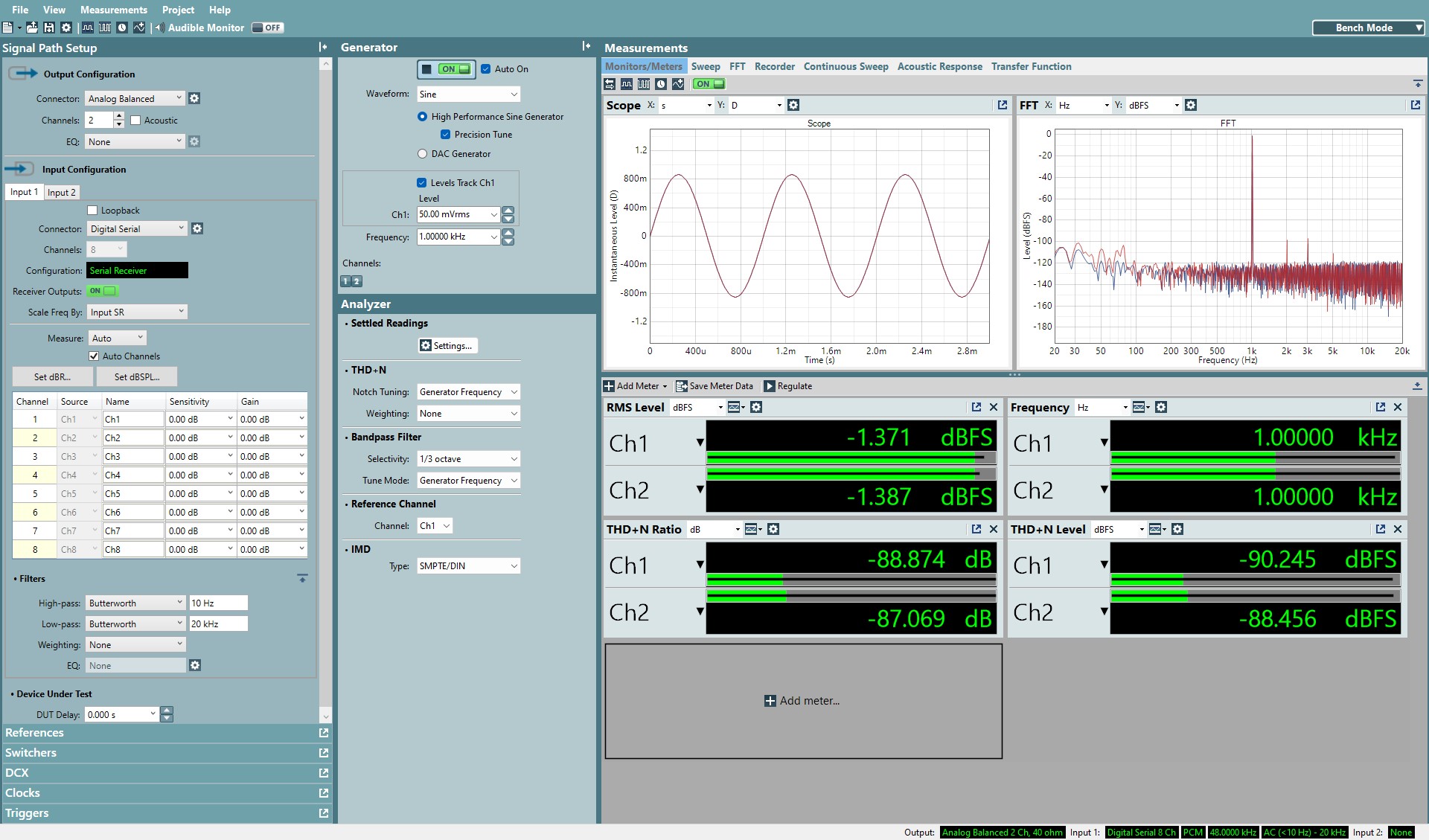

圖 3-9 在 +31dB 增益的情況下使用 ADC6120 捕獲最大麥克風輸入

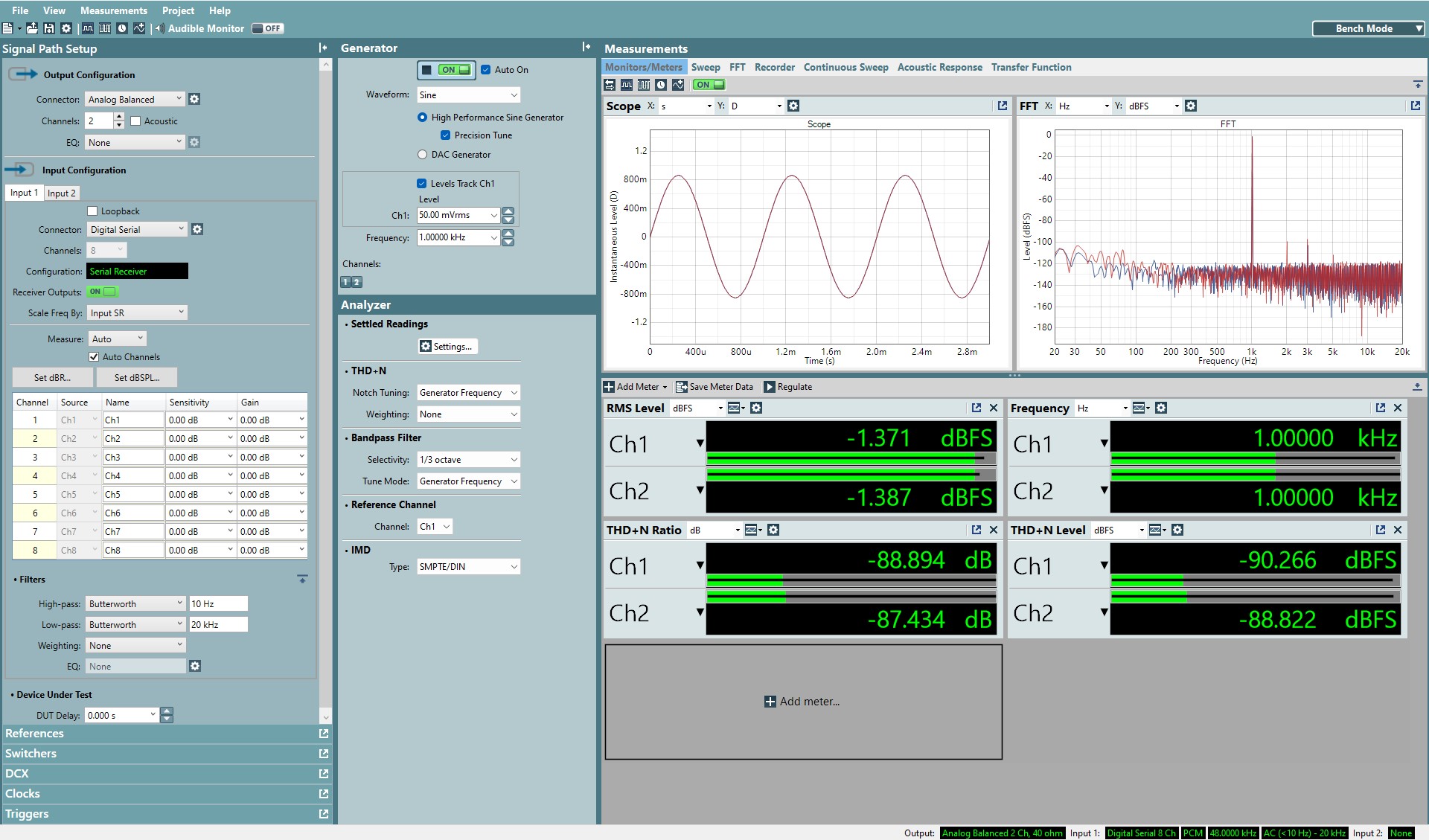

圖 3-10 在 +31dB 增益且啟用 DRE 的情況下使用 ADC6120 捕獲最大麥克風輸入

在 TAX5XXX 中，將 DVOL 增益添加到輸入電平不會改變 THDN 電平，但在 ADC6120 器件中，PGA 增益會提高 THDN。之所以能實現這一改進，是因?yàn)?ADC 噪聲相對于 PGA 來說不那么顯著，因此 THDN 表現更好。
