4.2 設置四個 IMX219 攝像頭
按照 AM62A 入門套件 EVM 快速入門指南 中提供的說明來設置 SK-AM62A-LP EVM (AM62A SK) 并按照 ArduCam V3Link 攝像頭解決方案快速入門指南 來通過 V3Link 套件將攝像頭連接到 AM62A SK。確保柔性電纜、攝像頭、V3Link 板和 AM62A SK 上的引腳均正確對齊。
圖 4-1 展示了用于本報告中參考設計的設置。該設置中的主要組件包括：
- 1 個 SK-AM62A-LP EVM 電路板
- 1 個 Arducam V3Link 雙通道適配器板
- 將 Arducam V3Link 連接到 SK-AM62A 的 FPC 電纜
- 4 個 V3Link 攝像頭適配器（串行器）
- 4 根射頻同軸電纜，用于將 V3Link 串行器連接到 V3Link 雙通道套件
- 4 個 IMX219 攝像頭
- 4 根 CSI-2 22 引腳電纜，用于將攝像頭連接到串行器
- 電纜：HDMI? 電纜、用于為 SK-AM62A-LP 供電的 USB-C? 以及用于 V3Link 雙通道套件的 12V 電源
- 圖 4-1 中未顯示的其他組件：micro-SD 卡、用于訪問 SK-AM62A-LP 的 micro-USB 電纜以及用于流式傳輸的 Ethernet?

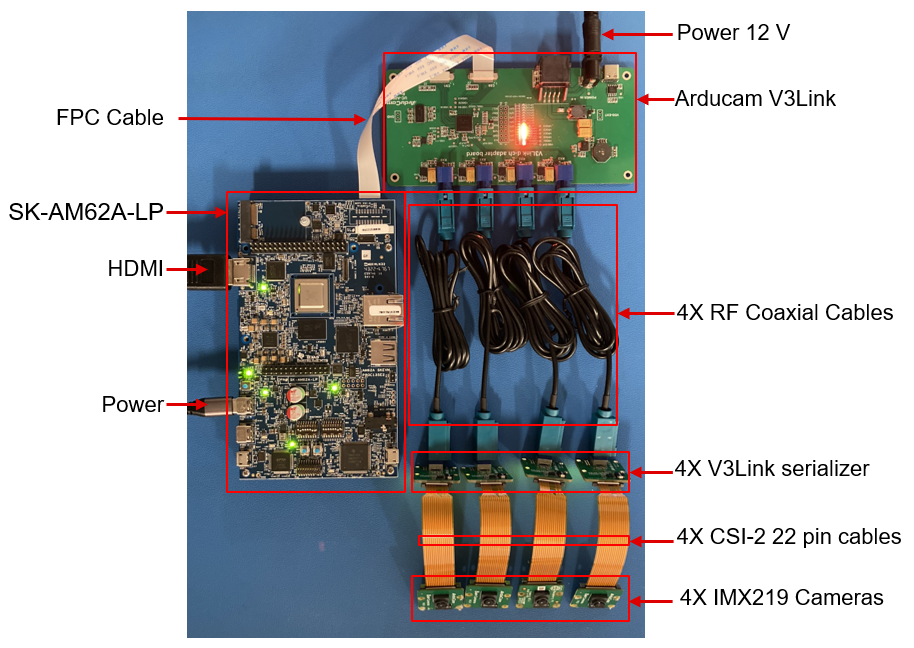

圖 4-1 參考設計中使用的 V3link 板和 4 攝像頭設置
