2 何時會在功率級中發生極窄的輸入脈沖？
交流/直流電源將電網側交流輸入電壓轉換為穩定的直流電壓，廣泛用于個人電子產品、工業和汽車應用中。該器件包含功率因數校正 (PFC) 級，可減少諧波并保護電網。在圖騰柱 PFC 配置和三相全橋 PFC 設計中，在每個交流輸入過零處，對于快速開關 MOSFET，占空比非常短。一些工程師還在過零處實現軟啟動，以避免出現較大的電流尖峰。在這種類型的設計中，在過零后重新啟動時，可以將電源開關的占空比控制在一個非常低的值。
在硬開關直流/直流轉換器系統中，輸出電壓會在負載暫態期間（無論是從空載到高負載，還是從高負載到低負載）波動。在這些條件下，主驅動器可以發送超低或高占空比命令來根據外部電壓環路反饋信號進行調整。

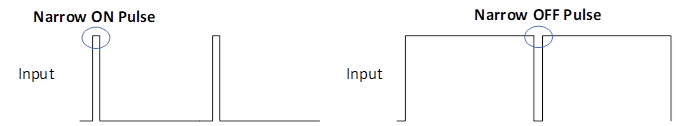

圖 2-1 窄導通脈沖和窄關斷脈沖
