3.3 利用 TXV 進行緩沖
表 3-3 基準 - 緩沖性能
| 參數 | TXV0108 (ns) | 競爭器件 (ps) | TXV RGMII 裕度 | 補償 RGMII 裕度 |
|---|---|---|---|---|
| 10pF Skewrf / Skewfr | 164 / 61 | 39 / 257 | 比規格高 67% | 比規格高 49% |
| 10pF 上升/下降時間 | 698/ 534 | 900 / 833 | 比規格高 10% | 比規格差 20% |
| 15pF Skewrf / Skewfr | 53 / 181 | 195 / 93 | 比規格高 64% | 比規格高 61% |
| 15pF 上升/下降時間 | 752 / 652 | 1200 / 1300 | 比規格差 0.3% | 比規格差 73% |
- 表 3-5 顯示了因預測困難/隨機性而使用假隨機二進制序列 (PRBS) 信號發生器收集的上升至下降和下降至上升偏差數據，該數據進一步突出顯示了在工作臺上觀測到的最差時序裕度，用于在負載增加的隨機條件下實現高性能接口。
如前所述，MAC 和 PHY 之間的偏差可能會導致數據錯誤和性能問題。如今，在設計印刷電路板 (PCB) 時，復雜的系統往往會使用連接器或更長的布線，這加入了額外的寄生電容。選擇正確的電平轉換器進行緩沖，可以增大在主機或外設之間克服此類設計難題的機會。
RGMII 標準假設接口的 I/O 具有 5pF 負載條件，當設計復雜性因額外的寄生電容而增加時，該負載條件也會增加。設計人員可以使用 TXV 來緩沖超出假定標準負載條件的數據，以支持 RGMII 的數據和時鐘信號時序條件。
- 對于 10pF，圖 3-11 顯示了 TXV 輸出（測得的 PRBS 上升至下降偏移為 164ps，下降至上升偏移為 61ps）與競爭產品（測得結果分別為 39ps 和 257ps）的比較。對于下降或上升時間，TXV（測得的結果為 698 或 534ps）與競爭產品（測得的下降或上升時間 >750ps，慢了大約 2 倍），這違反 RGMII 要求，如圖 3-10 所示。

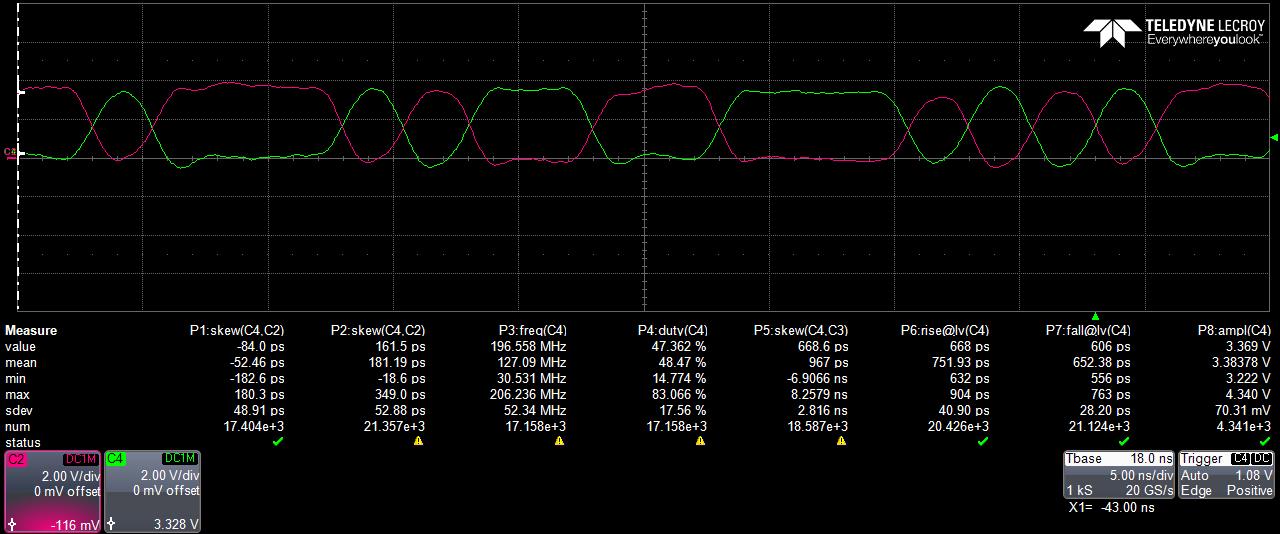

圖 3-5 TXV 輸出（10pF，125MHz 時的 1.8V 至 3.3V 升壓轉換，25°C）

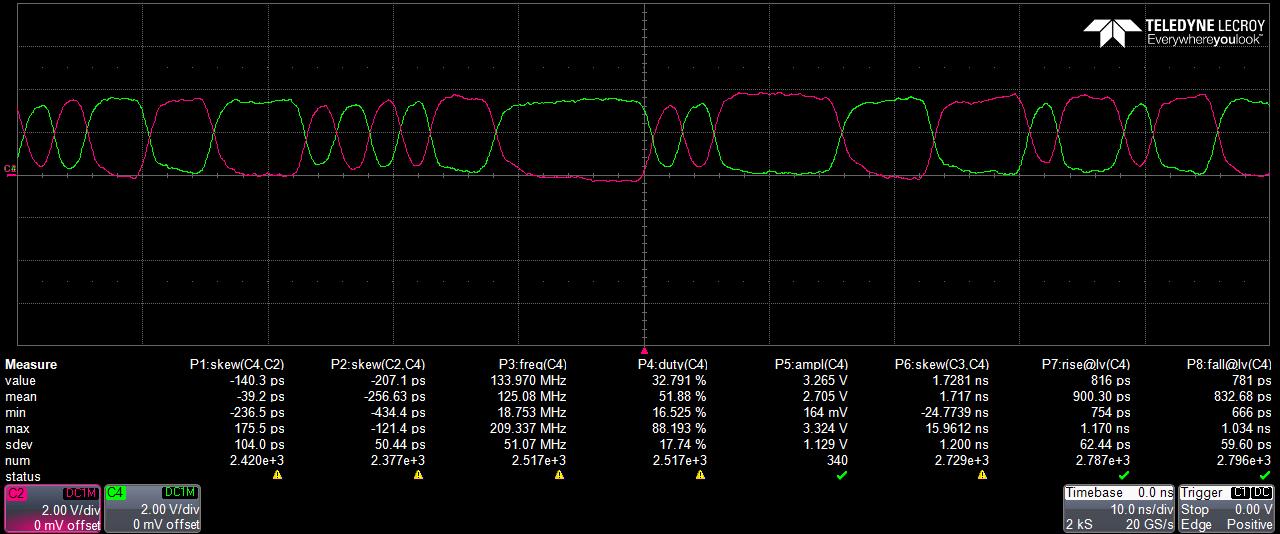

圖 3-6 競爭產品輸出（10pF，125MHz 時的 1.8V 至 3.3V 升壓轉換，25°C 時）- 對于 15pF，圖 3-7 顯示了 TXV 輸出（測得的 PRBS 上升至下降偏移為 53ps，下降至上升偏移為 181ps）與競爭產品（測得結果分別為 195ps 和 93ps）的比較。對于下降或上升時間，TXV（測得的結果為 752 / 652ps）與競爭產品（測得的下降或上升時間 >750ps，慢了大約 2 倍），這違反 RGMII 要求，如圖 3-8 所示。

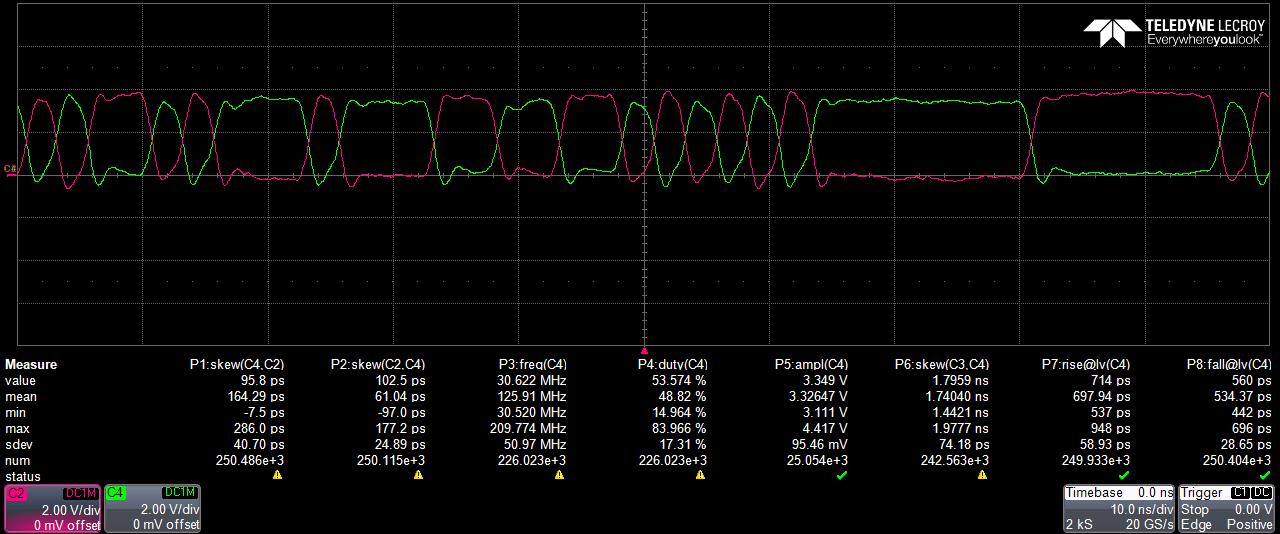

圖 3-7 TXV 輸出（15pF，125MHz 時的 1.8V 至 3.3V 升壓轉換，25°C 時）

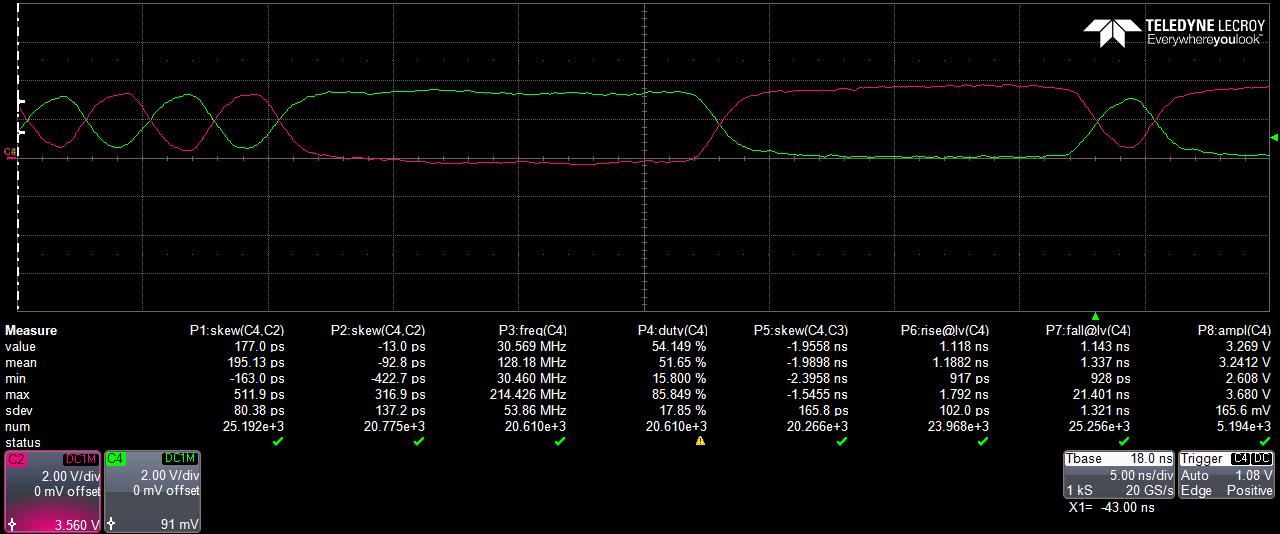

圖 3-8 競爭產品輸出（15pF，125MHz 時的 1.8V 至 3.3V 升壓轉換，25°C 時）
