ZHCADH6 December 2023 SN74AVC8T245 , SN74AVC8T245-Q1 , SN74AXC8T245 , SN74AXC8T245-Q1 , TXV0106 , TXV0106-Q1 , TXV0108 , TXV0108-Q1
3.2 利用 TXV 提高時序性能
表 3-2 基準 - 時序性能
| 參數 - 5pF | TXV0108 (ns) | 競爭器件 (ps) | TXV RGMII 裕度 | 補償 RGMII 裕度 |
|---|---|---|---|---|
| 25°C 偏移 | 21 | 118 | 比規格高 96% | 比規格高 76% |
| 125°C 偏移 | 43 | 156 | 比規格高 91% | 比規格高 69% |
| 25°C 上升或下降時間 | 484 / 417 | 782 / 775 | 比規格高 36% | 比規格差 4% |
| 125°C 上升或下降時間 | 555 / 507 | 885 / 890 | 比規格高 26% | 比規格差 19% |
輸出偏移定義為驅動相等負載時，輸出通道上的延遲之間的時間差。在 RGMII 接口中，高速時鐘必須以 500ps 的最大允許偏移以及 750ps 的最大上升和下降轉換時間來同步 RX 和 TX 線路上的數據。表 3-5 展示了 TXV 憑借較低的偏移和更快的轉換速度，令競爭器件無法與之媲美。
- 圖 3-1 測量了 5pF 標準 RGMII 負載條件下 A 至 B 方向上升沿輸入的上升至上升輸出通道間偏移：TXV 測得的結果為 21ps，偏移更窄，而競爭產品測得的偏移大約寬 6 倍。
- 圖 3-2 測量了 TXV（測得的結果為 484 / 417ps）與競爭產品（測得的下降或上升時間 >750ps，慢了大約 2 倍），這違反 RGMII 要求。

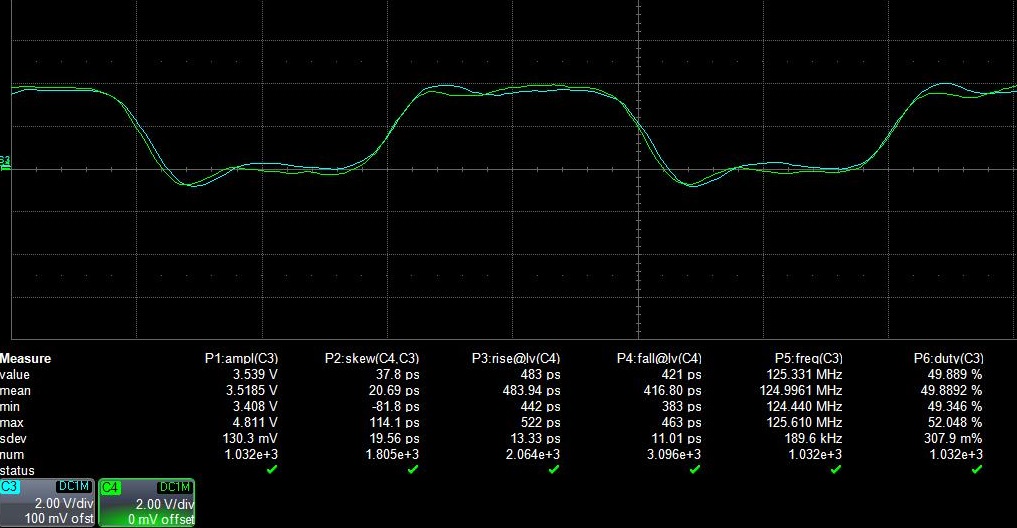

圖 3-1 TXV 輸出（5pF，125MHz 時的 1.8V 至 3.3V 升壓轉換，25°C）

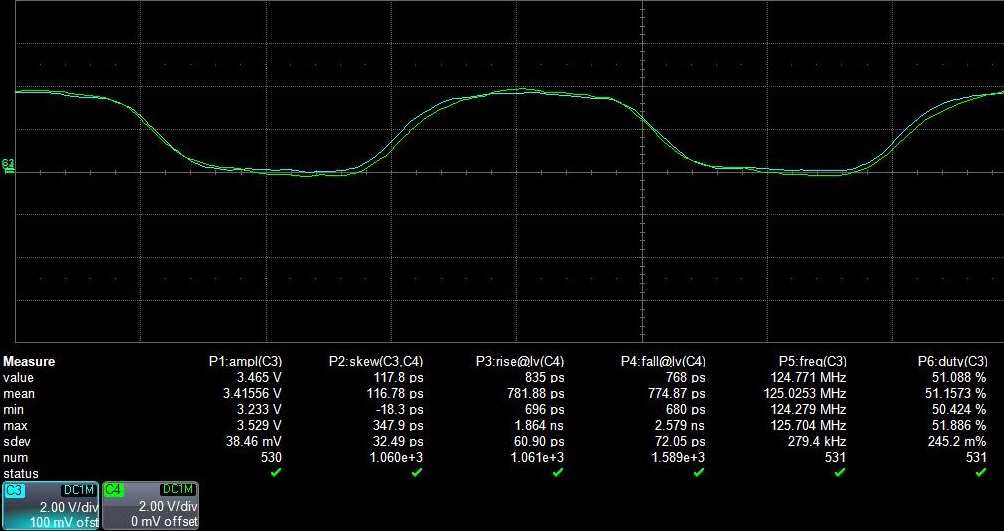

圖 3-2 競爭產品輸出（5pF，125MHz 時的 1.8V 至 3.3V 升壓轉換，25°C 時）- 隨著溫度升高到 125°C，圖 3-3 比較了 TXV0108（測量結果為 555 / 507ps 上升或下降時間，上升至上升偏差窄 43ps）與競爭產品（測得的下降或上升時間 >750ps，慢了大約 2 倍），這違反了圖 3-4 中所示的 RGMII 時序預算。

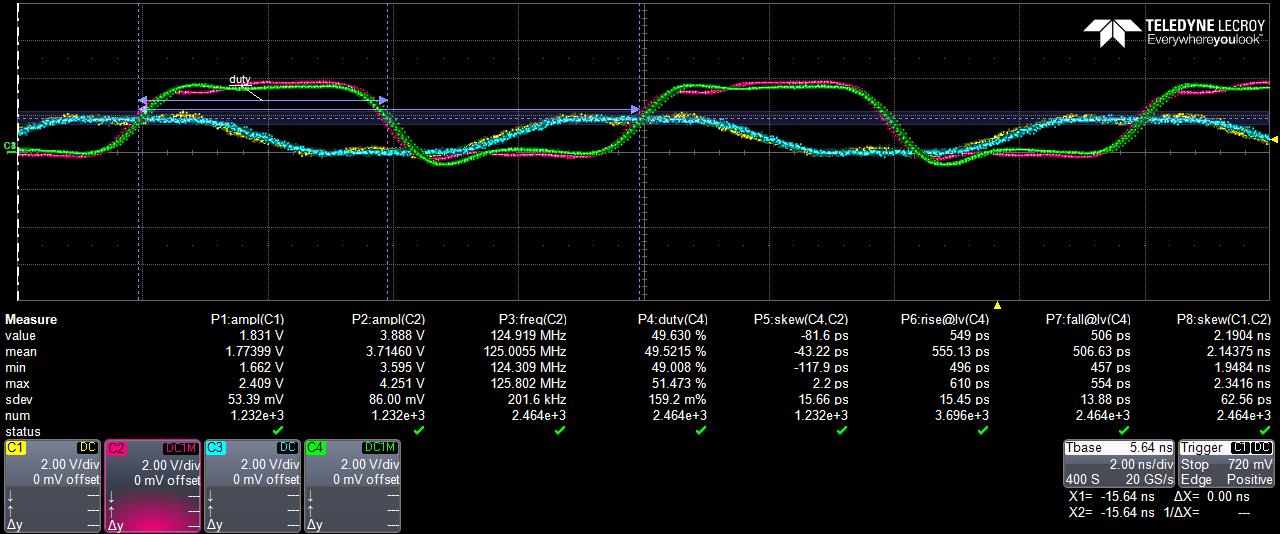

圖 3-3 TXV 波形（5pF，125MHz 時的 1.8V 至 3.3V 升壓轉換，125°C）

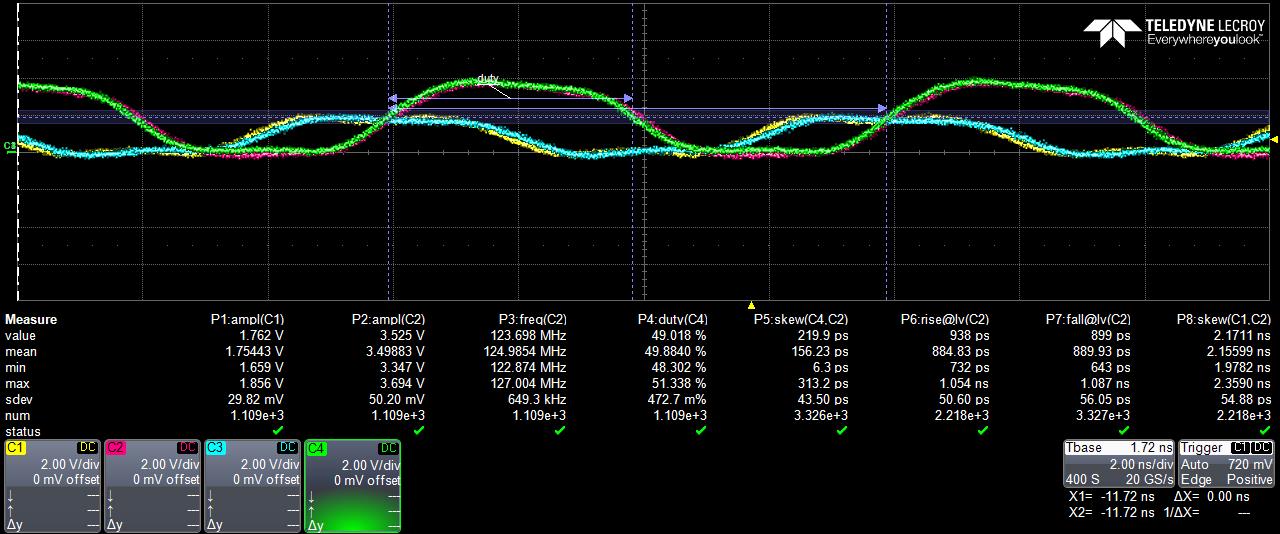

圖 3-4 競爭產品波形（5pF，125MHz 時的 1.8V 至 3.3V 升壓轉換，125°C）
