ZHCADH6 December 2023 SN74AVC8T245 , SN74AVC8T245-Q1 , SN74AXC8T245 , SN74AXC8T245-Q1 , TXV0106 , TXV0106-Q1 , TXV0108 , TXV0108-Q1
3.4 利用 TXV 實現高帶寬應用
表 3-4 基準 - 3.3V Vcco 帶寬性能
| 參數 - 560Mbps | TXV（V） | 競爭產品 (V) | 有效電平 (V) {0.7*Vcco 和 0.3*Vcco} |
|---|---|---|---|
| VOH | 2.6 | 1.8 | > 2.31 |
| VOL | 0.032 | 1.3 | < 0.99 |
- 圖 3-9 顯示了在具有穩定 VOH（高達 2.6V）和穩定 VOL（低至 32mV）的情況下，TXV（1.8V 紅色輸入、3.3V 綠色輸出）以 560Mbps (280MHz) 的速率運行時的典型基準數據。
- 圖 3-10 展示了競爭產品在具有不穩定 VOH（低至 1.9V）和不穩定 VOL（高至 1.3V）的情況下如何因邏輯開關電平無效而發生故障（1.8V 藍色輸入、3.3V 綠色輸出）。

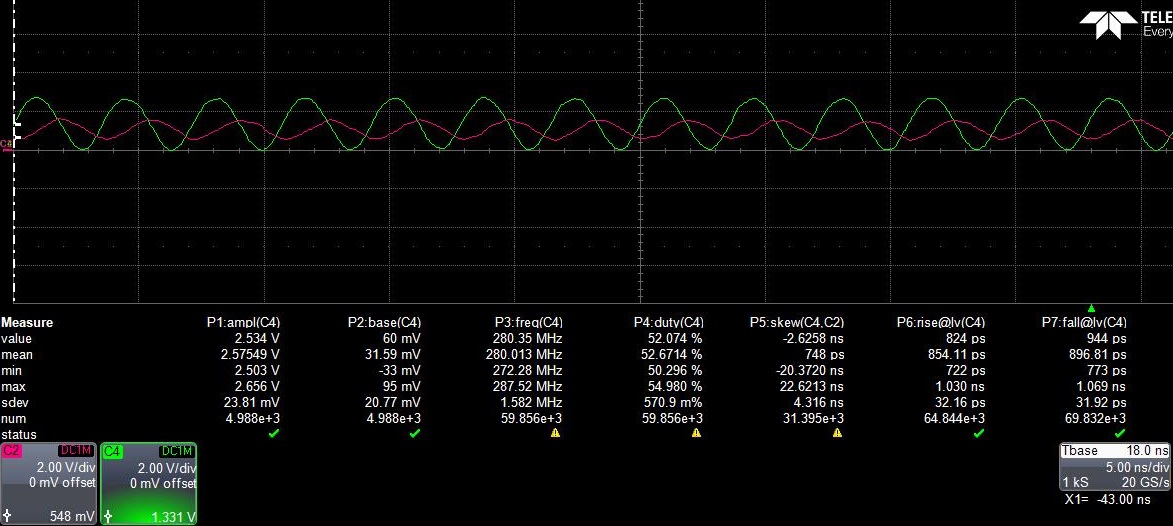

圖 3-9 TXV 波形（15pF，280MHz 時的 1.8V 至 3.3V 升壓轉換，25°C）

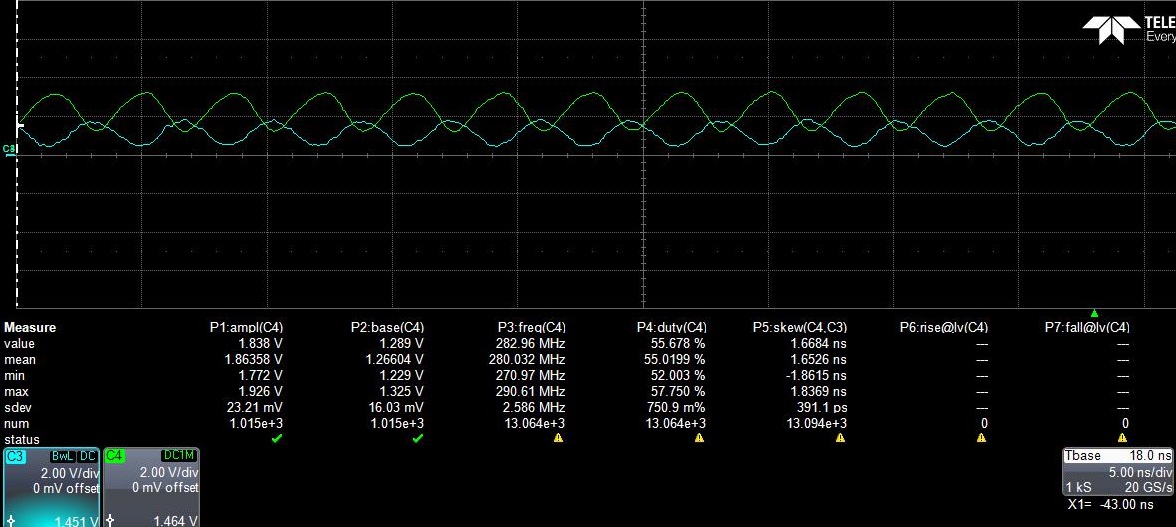

圖 3-10 競爭產品波形（15pF，280MHz 時的 1.8V 至 3.3V 升壓轉換，25°C）對于高于 560Mbps (280MHz) 的接口，圖 3-11 顯示了 TXV（1.8V 紅色輸入、3.6V 綠色輸出）以 600Mbps (300MHz) 運行時的典型基準數據，VOH / VOL 電平分別為 2.2V 和 0.3V，測得的傳播延遲較低 (1ns)，在 15pF 負載下運行。

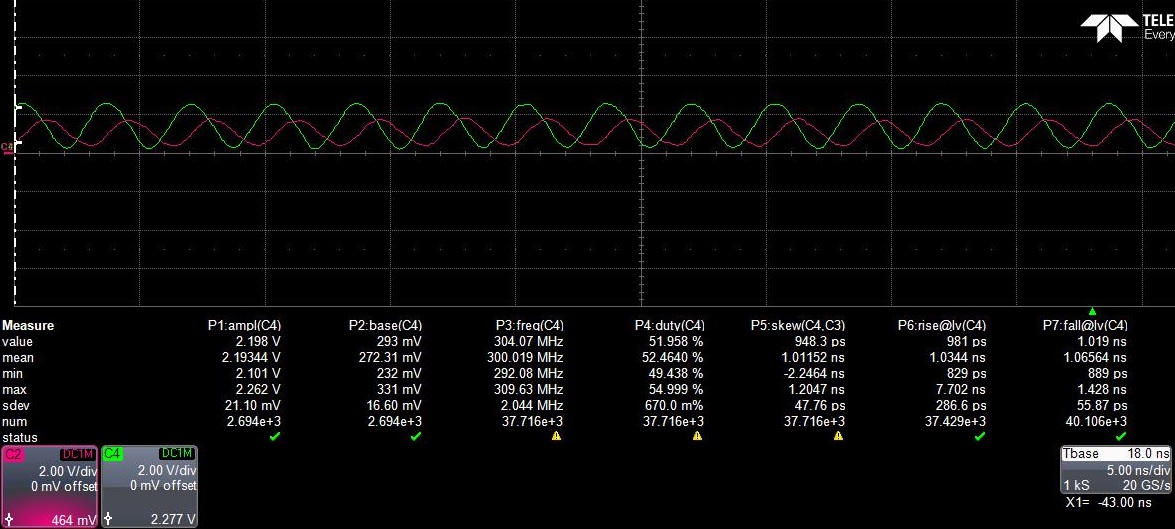

圖 3-11 TXV 輸出（15pF，300MHz 時的 1.8V 至 3.6V 升壓轉換，25°C）對于 3.3V 等典型應用，TI 的 TXV0108 測量出更快的數據吞吐量且輸出穩定，而競爭產品可能會因輸出不穩定而出現故障，如 表 3-5 所示，并且損壞很普遍。如果超過絕對最大額定值，切換約 1/2 的輸出 Vcc 可能會導致電流消耗增加，并有可能損壞器件。如需更多信息，請參閱慢速或浮點 CMOS 輸入的影響。
