ZHCADA1 October 2023 BQ79600-Q1 , BQ79612-Q1 , BQ79614-Q1 , BQ79616-Q1 , BQ79652-Q1 , BQ79654-Q1 , BQ79656-Q1
1 引言
bq7961X 系列器件上的菊花鏈通信接口是德州儀器 (TI) 開發的專有協議。該接口是使用差分信號設計的，以更大限度地降低電磁敏感性 (EMS) 和增強大電流注入 (BCI) 抗擾度。差分通信分別在 COM*P 和 COM*N 引腳上傳輸補碼數據。該接口是雙向和半雙工的，因此在 COMH（高側）和 COML（低側）接口上有一個發送器 (TX) 和一個接收器 (RX)。
該器件支持使用變壓器或電容器來電氣隔離堆棧中器件之間的信號。存在一些配置，其中器件物理上位于同一塊板上，或者位于通過雙絞線連接的多個完全獨立的電池包中。對于在同一 PCB 上有多個器件的應用，器件的 COMH/L 引腳之間連接了一個電容器。對于噪聲極高的環境和嚴格的 EMI/EMC 要求，可能需要額外的濾波。對于通過電纜分隔的器件，需要使用額外的隔離元件。

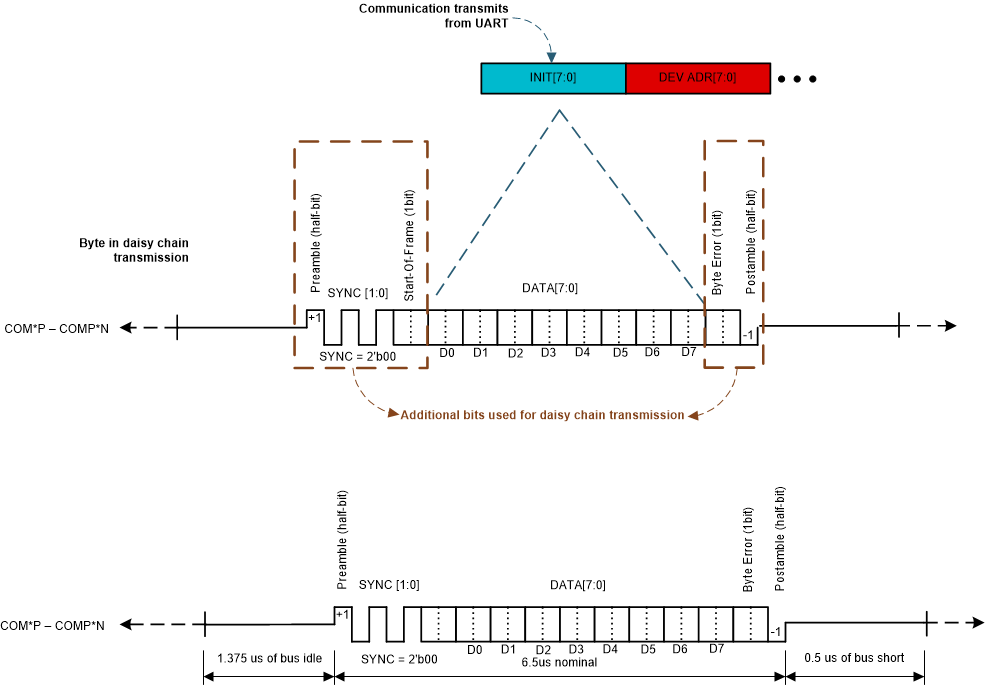

圖 1-1 菊花鏈字節級定義

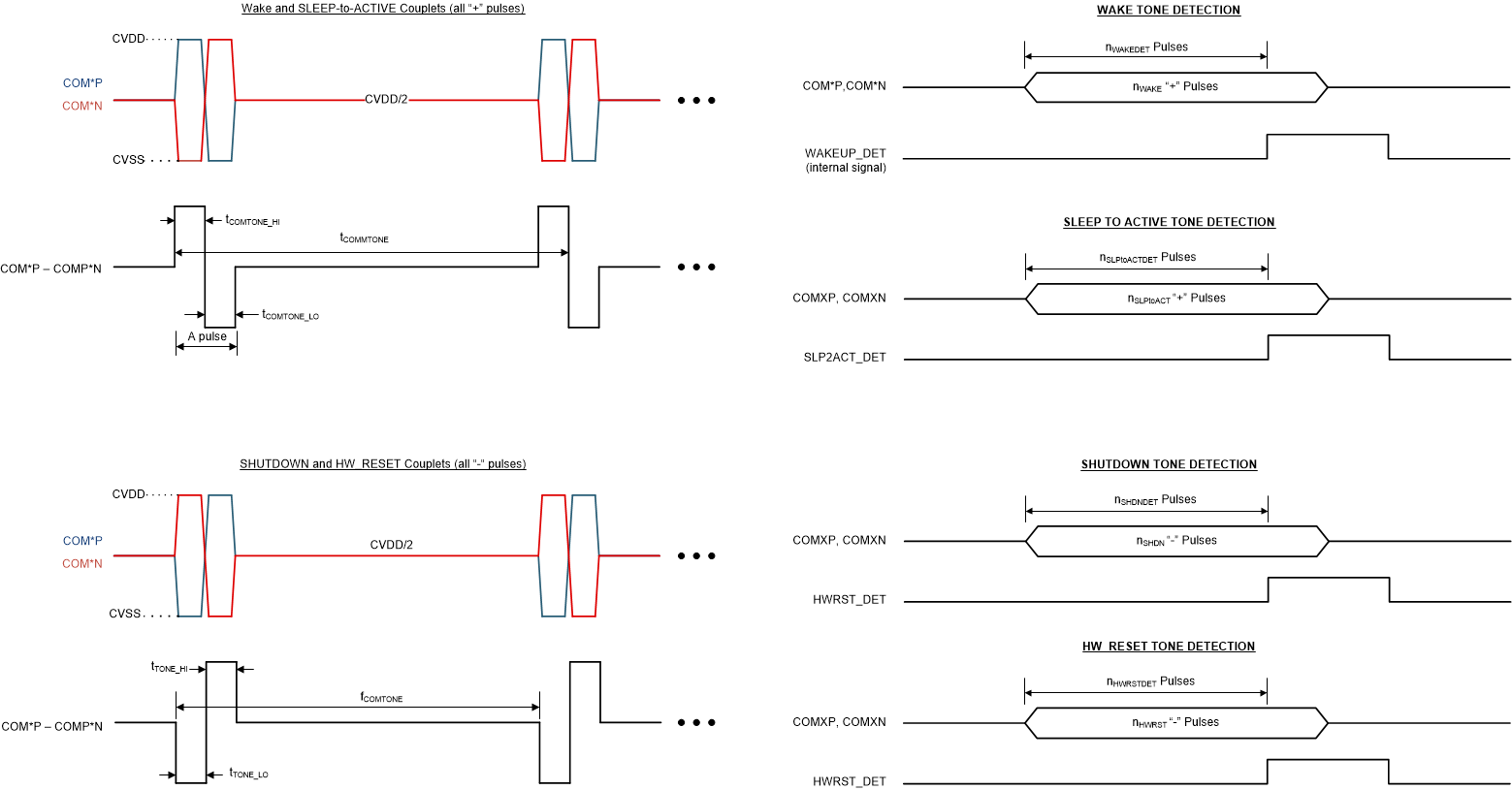

圖 1-2 通信音調

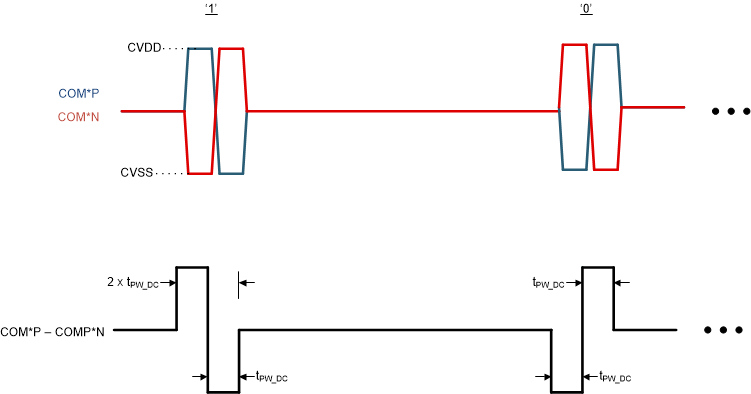

圖 1-3 菊花鏈位級定義
