ZHCADA1 October 2023 BQ79600-Q1 , BQ79612-Q1 , BQ79614-Q1 , BQ79616-Q1 , BQ79652-Q1 , BQ79654-Q1 , BQ79656-Q1
3.2 接收器閾值要求
圖 3-1 展示了內部數字電路能夠正確檢測高電平與低電平轉換的閾值。質量較好的波形的差分電壓將高于 1.8V（負極側低于 -1.8V）。它通常類似于具有圓形邊緣的方波。
下面的圖展示了質量較差或電壓下降，但仍符合有效通信標準的波形。第一個圖展示了 1.7V 的起始電壓 (VSTART) 和 1.2V 的結束電壓 (VEND)。第二個圖展示了第二種情況，其中起始電壓 (VSTART) 僅為 1.6V，結束電壓 (VEND) 為 1.3V。如果起始振幅不是至少為 1.6V，則無論結束振幅如何，都不會檢測到該位。當存在兩個極性相反的相鄰位（形成所謂的雙位）時，最常看到這些類型的電壓下降波形。
注： 紅色表示可能會或可能不會檢測到信號的區域（質量較差的波形區域），而橙色表示靠近觸發閾值范圍的區域。在正脈沖寬度期間，質量較好的波形將處于高于 1.7V 的綠色區域。

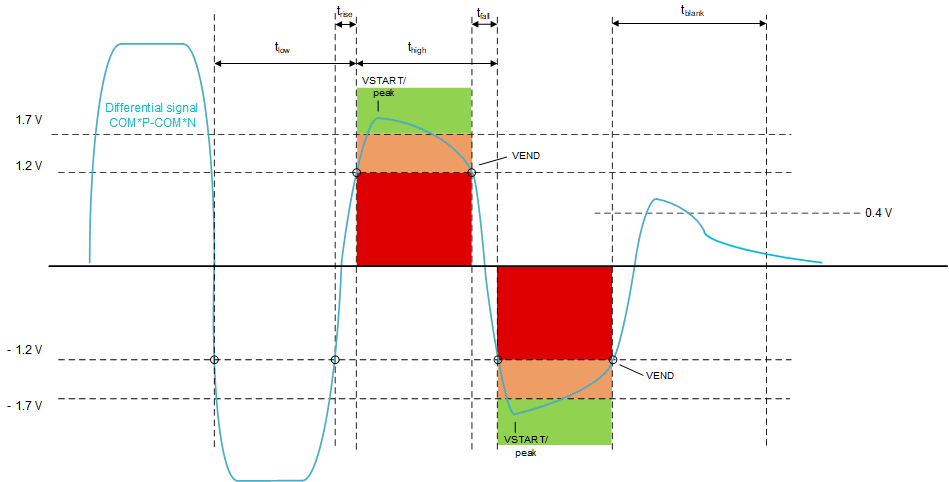

圖 3-1 差分信號眼圖 - 1.7V VSTART

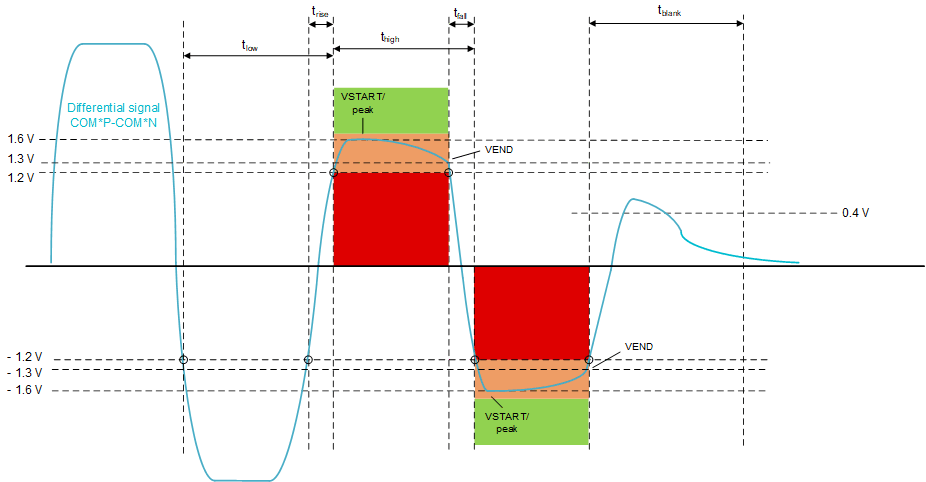

圖 3-2 差分信號眼圖 - 1.6V VSTART表 3-1 展示了有效菊花鏈通信的具體時序和電壓要求。
表 3-1 時序圖
| 參數 | 工作條件 | 最小值 | 典型值 | 最大值 | |
|---|---|---|---|---|---|
| thigh | 正脈沖寬度 | COMP-COMN 從上升沿的 +1.2V 到下一個下降沿的 -1.2V | 220ns | 250ns | 280ns |
| tlow | 負脈沖寬度 | COMP-COMN 從上升沿的 -1.2V 到下一個下降沿的 +1.2V | 220ns | 250ns | 280ns |
| trise | 上升壓擺率 | COMP-COMN 從 -1.2V 到上升沿的 +1.2V | 60ns | ||
| tfall | 下降壓擺率 | COMP-COMN 從 +1.2V 到下降沿的 -1.2V | 60ns | ||
| Vstart | 起始振幅 | 結束振幅高于 1.3V | 1.6V | ||
| Vstart | 起始振幅 | 結束振幅介于 1.2V 和 1.3V 之間 | 1.7V | ||
| tblank | 消隱時間 | 在最后一位之后 | 4us | ||
| 喚醒音調 (thigh/tlow) | 喚醒音調脈沖寬度 | 對于喚醒音調，COMP-COMN 從上升沿的 +1.2V 到下一個下降沿的 -1.2V，反之亦然 | 1us |

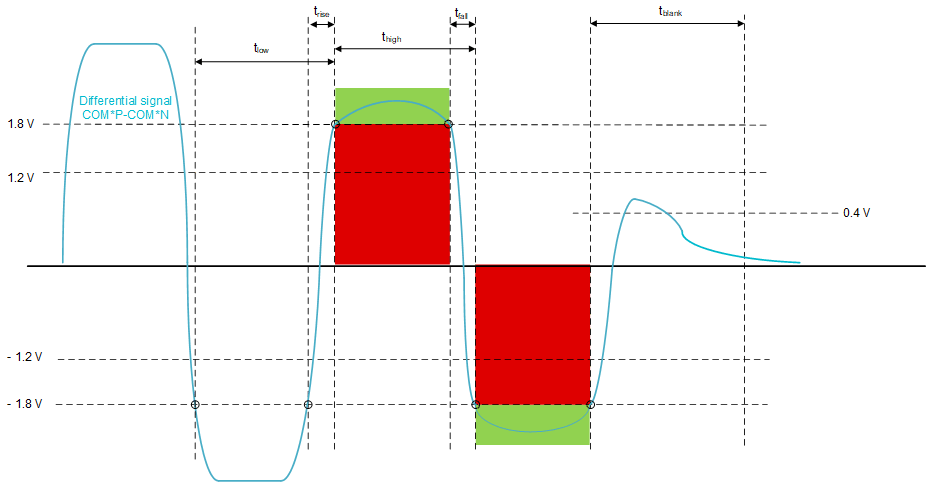

圖 3-3 展示了連接 BQ79600 器件所需的閾值。主要區別在于閾值和時序基準基于 1.8V 閾值。
圖 3-3 差分信號眼圖 - BQ79600
