7 環形架構

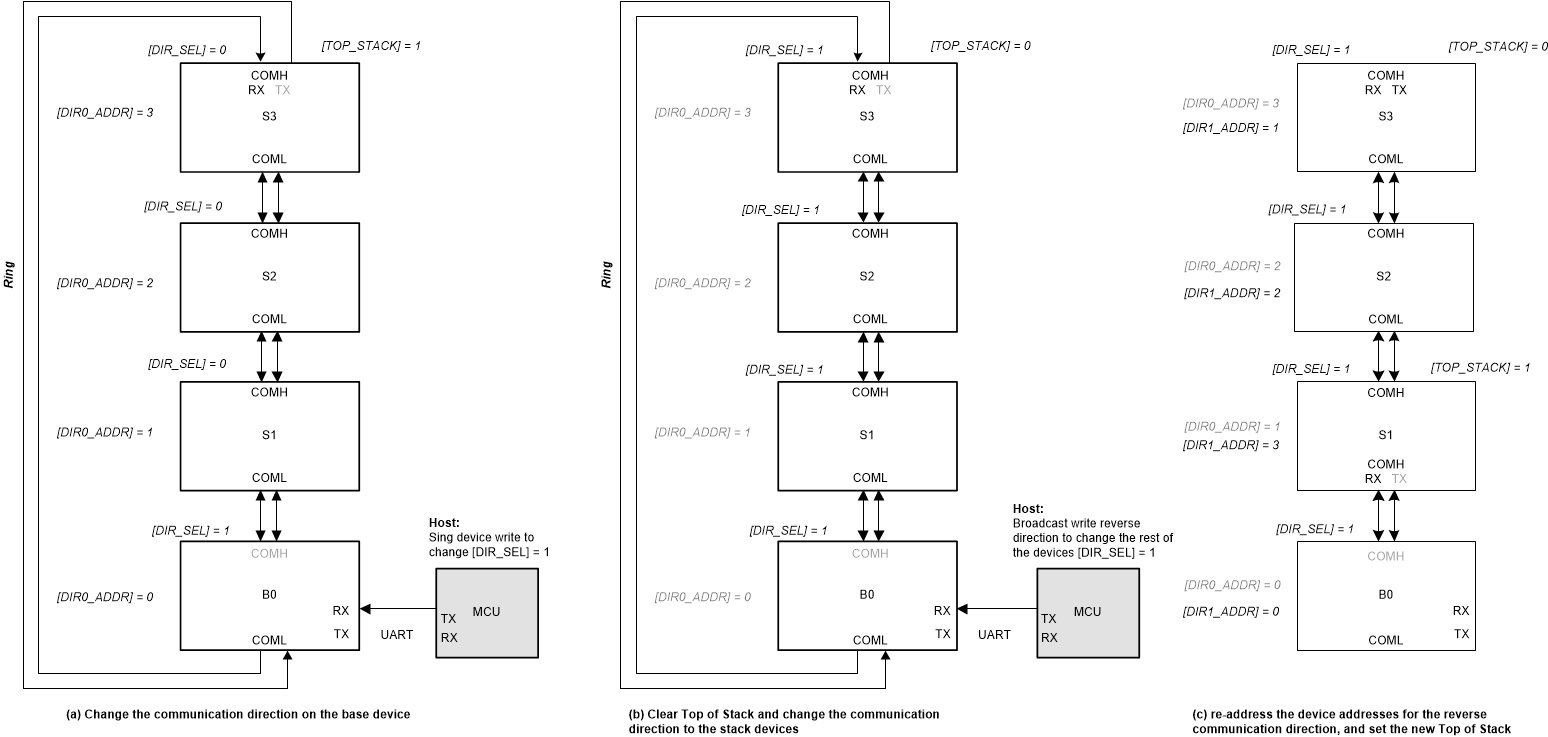

bq7961X 菊花鏈接口提供了使用環形架構的選項。在該架構中，兩個器件之間的電纜斷開不會像正常的非環形方案那樣阻止與所有上游器件的通信。當主機檢測到通信中斷時，該器件允許主機切換通信方向，以便與中斷點兩側的器件進行通信。這樣可以確保安全運行，直到線路中的中斷點被修復。CONTROL1[DIR_SEL] 控制通信方向。器件將根據 [DIR_SEL] 和 [TOP_STACK] 設置重新配置 COMH 和 COML 端口。需要執行自動尋址過程來重新尋址反向通信方向的器件地址。下面是一個針對整個菊花鏈將通信方向更改為 [DIR_SEL] = 1 的示例：

1. 主機發送單個器件寫入以更改基底器件 [DIR_SEL] = 1。基底器件將禁用其 COMH 并啟用其 COML。
2. 主機發送廣播寫入反向以清除所有器件上的 COMM_CTRL 寄存器設置。
3. 主機發送廣播寫入反向以更改其余器件的 [DIR_SEL] = 1。在該步驟中，整個菊花鏈設置為在 [DIR_SEL] = 1 方向上傳輸通信（即每個器件設置為將主機發送的命令幀從其 COMH 傳輸到其 COML）。
4. 主機執行自動尋址過程，以在 DIR1_ADDR 寄存器中設置器件地址。除非器件已復位，否則主機可以跳過虛擬讀取/寫入步驟以在自動尋址過程中同步 DLL。
5. 主機設置新的棧頂器件，新的 ToS 設備將禁用其 COML 發送器。

設置兩個通信方向的器件地址之后，主機可以在切換通信方向時跳過自動尋址步驟。

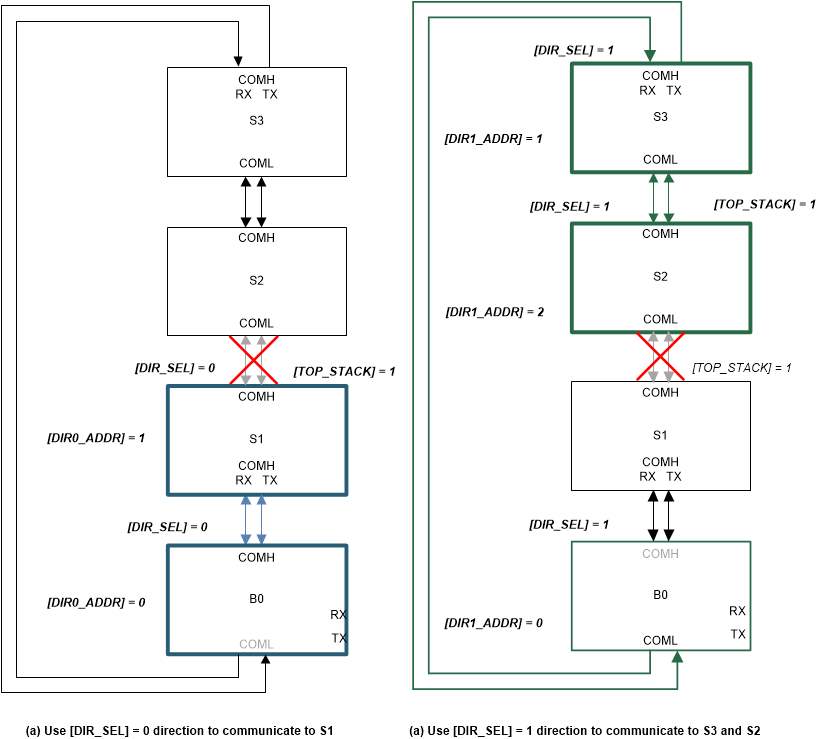

當電纜損壞時，主機遵循相同的過程來更改通信方向。要訪問菊花鏈中的所有器件，主機必須在菊花鏈的某些器件上 [DIR_SEL] = 0 以及其他器件上 [DIR_SEL] = 1 的情況下通信。菊花鏈還將有兩個 ToS 器件，每個通信方向一個。
