6 具有專用 RBOOT 引腳的轉換器
RBOOT 的值取決于高邊 MOSFET 的大小。大多數應用中使用大約 5Ω 至 10Ω 的值。如果自舉電阻值過大，則自舉電容器無法在每個周期中充滿電。當自舉電阻值過大時，柵極驅動器沒有足夠的電壓來保持高邊 FET 導通，并可能在周期中間關閉。此柵極驅動器行為限制了可通過自舉電阻方法減少的振鈴量。為了更靈活地優化 EMI，LM61440/60 和 LM61480/95 系列采用專用的 RBOOT 引腳設計，允許通過電阻器在導通期間選擇高邊 FET 驅動器的強度。圖 6-1 顯示了集成的 RBOOT 引腳。通過 RBOOT 引腳消耗的電流（圖 6-1 中的虛線環路）被放大并通過 CBOOT 消耗（圖 6-1 中的虛線）。此功能允許使用各種 RBOOT 值來優化 EMI。

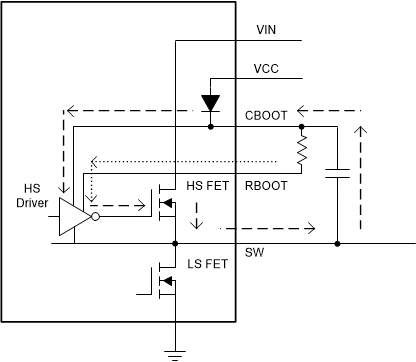

圖 6-1 顯示 RBOOT 引腳功能的簡化電路
