在由高占空比應用或高開關頻率導致關斷時間較短的應用中，如果自舉電阻器過大，則自舉電容器無法在每個周期中充滿電。出于這些原因，自舉電阻器必須保持低阻值，并且必須在所有 Vin、Vout、Iout 和工作溫度條件下進行全面測試和評估，以便實現穩健的性能。

充電電流不僅受到 RBOOT 的限制，而且還受到充電環路上的寄生電感限制。圖 5-2 顯示了 LM53602 的 CBOOT 充電環路的簡化方框圖。Lparasitic 占總寄生電感的比例很小。由于開關頻率為 2MHz，CBOOT 永遠不會向 VCC 充電。仿真結果表明，當 Lparasitic 僅為幾 nHs 且 RBOOT 為 10Ω 時，V1 會隨著時間的推移而變得越來越低，并在最壞的情況下會達到 UVLO。當 LM53602 在 2MHz 頻率下運行時，建議使用 6.8Ω 或更小的 RBOOT。

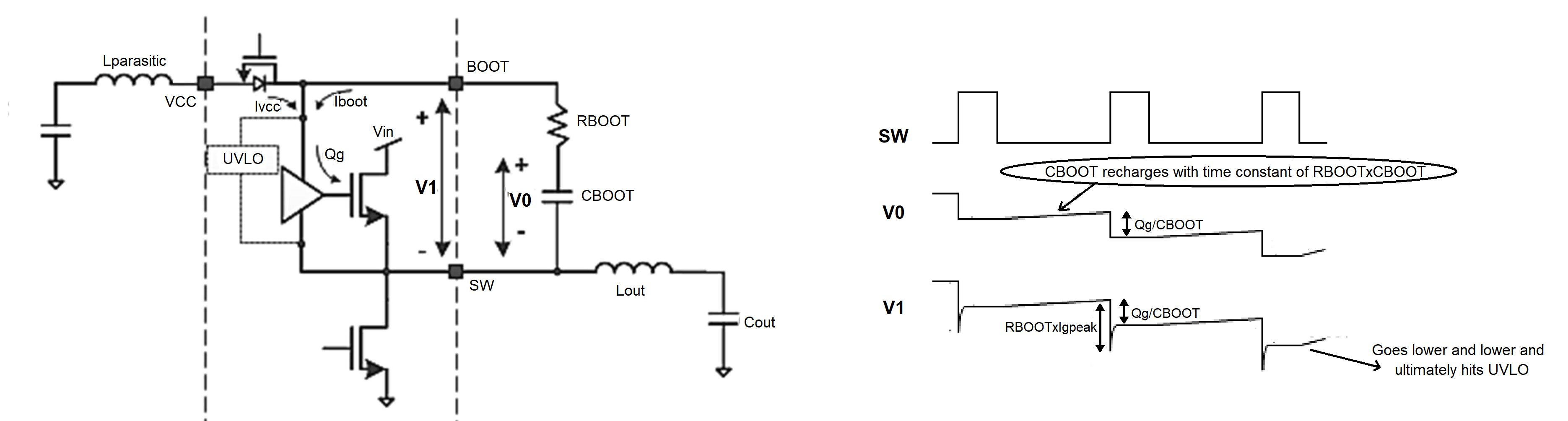

圖 5-2 刷新 CBOOT

如果在 CBOOT 充電期間將小型肖特基二極管與繞過 RBOOT 引腳的 RBOOT 并聯，則可以使用更大的 RBOOT，如圖 5-3 所示。CBOOT 電容器的充電時間最長為 10ns，這短于大多數降壓轉換器 100ns 至 200ns 的典型 T-off_min。

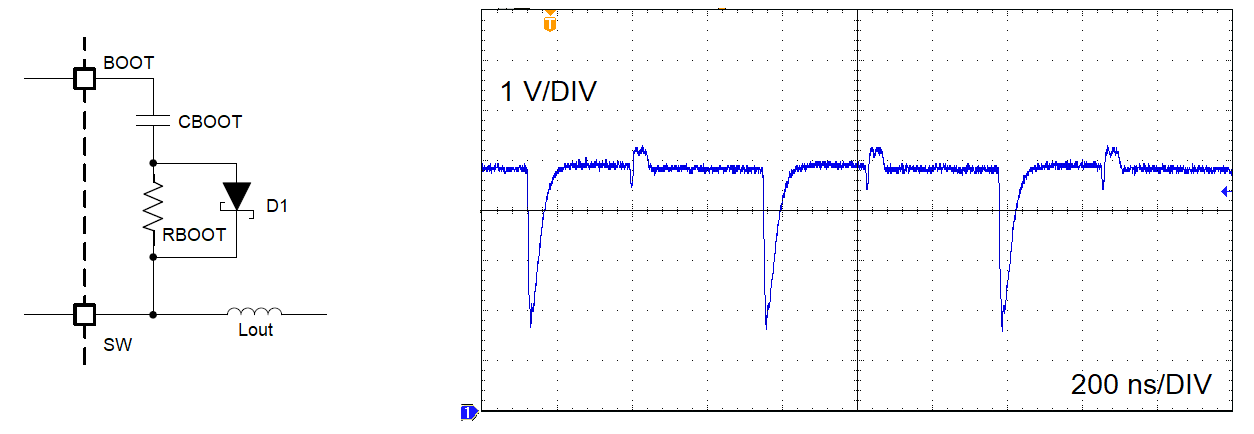

圖 5-3 具有 RBOOT 的并聯二極管
