2.5 穩定時間
最后的分析會驗證 ADC 輸入的穩定時間是否足夠短。對于每次采樣，ADC 必須為其內部采樣保持電容器充電。在設置期間，電荷從外部緩沖電容器轉移。在建立時間之后，ADC 驅動器必須足夠強，以便為緩沖電容器按時充電。
穩定時間的最壞情況是信號輸入設置為 10V。這將產生 –2.5V 的最大 Vdiff 輸出，確切的說應該是 –2.499541V。圖 2-13 說明了如何使用 TINA-TI 仿真器中的 DC Analysis 選項來確定 10V 輸入電壓在 ADC 輸入端產生的確切電壓。

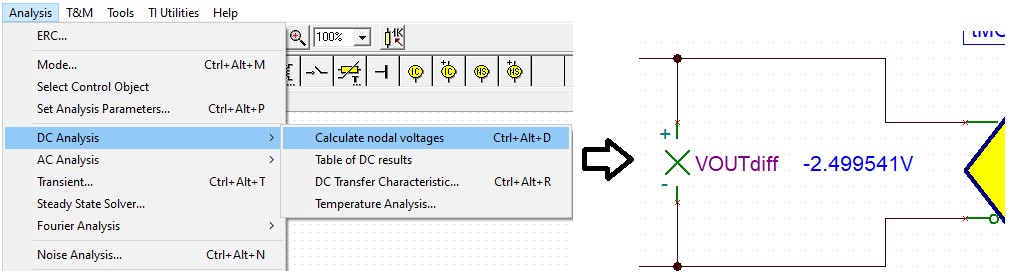

圖 2-13 使用 DC Analysis ? Calculate Nodal Voltage 選項來確定 ADC 的精確輸入電壓ADS1278 仿真模型提供采樣保持電容器的輸出。如果電壓正確穩定，則恰好為 -2.499541V。圖 2-14 展示了該電壓在仿真中通過額外的電壓源施加到該引腳，以及一個用于測量該預期電壓誤差的電壓表。

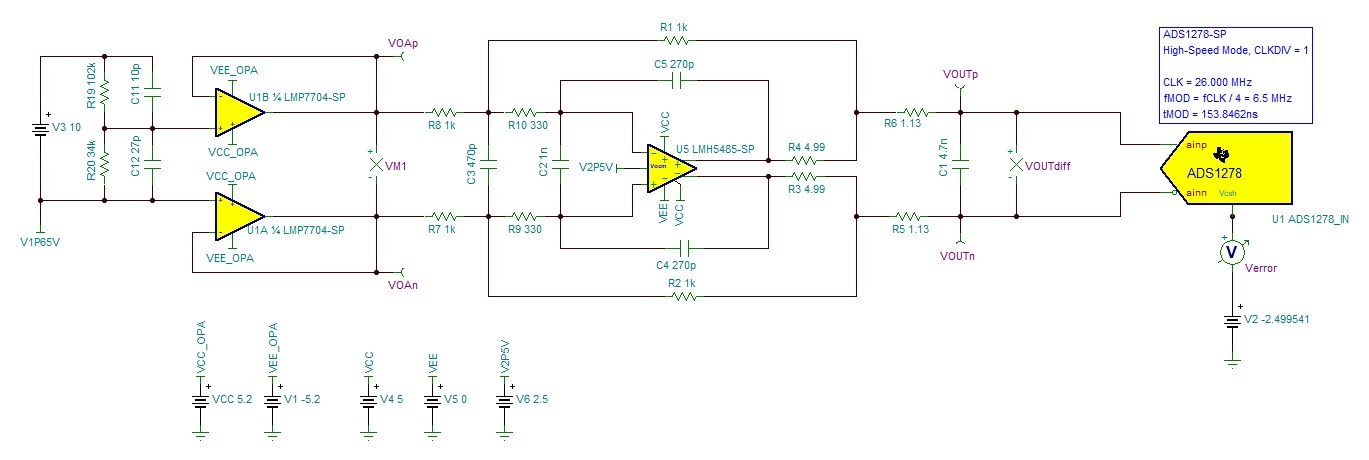

圖 2-14 用于穩定時間分析的完整 AFE 系統圖 2-15 說明了如何通過從分析窗口中選擇 TC 傳輸選項來激活仿真。

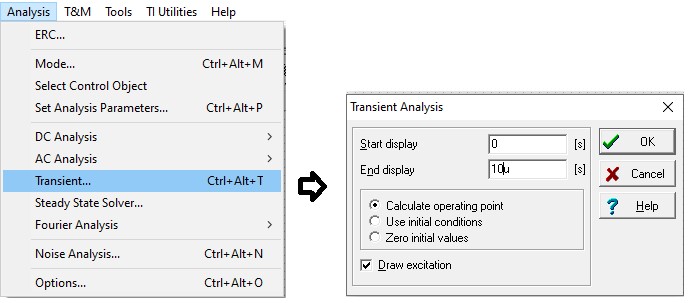

圖 2-15 選擇 TC 傳輸選項以分析穩定時間圖 2-16 顯示了 –4.153μV 趨穩后的誤差電壓圖的放大圖。該誤差表現為增益誤差，并在輸入電壓為 0V 時降至約 0V。相對于 –2.5V 的全勵磁，此類 –4.153μV 轉化為 0.0001663% 或 –1.663 ppm 的增益誤差。這表示分辨率約為 20 位，因此穩定誤差足夠小，能夠滿足大于 16 ENOB 的原始設計目標。

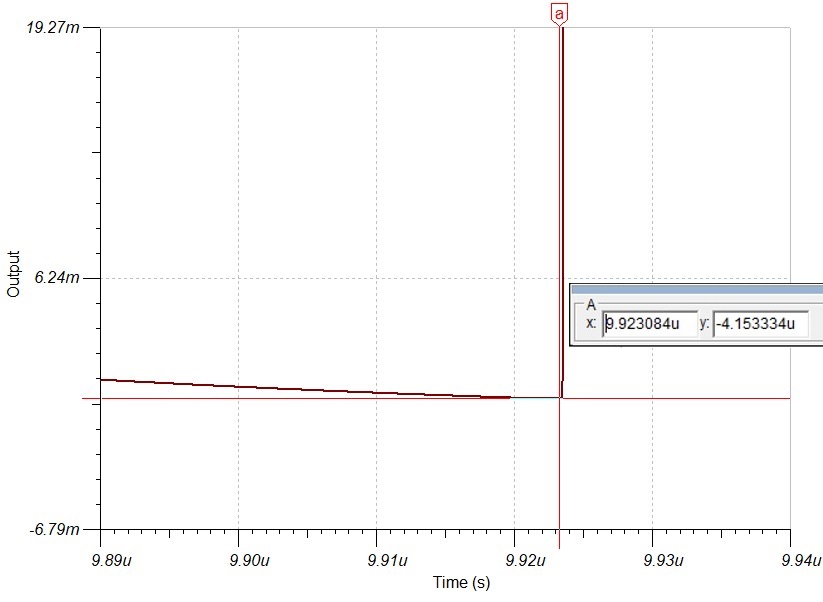

圖 2-16 穩定時段結束時 ADS1278 采樣保持電容器電壓誤差的仿真結果

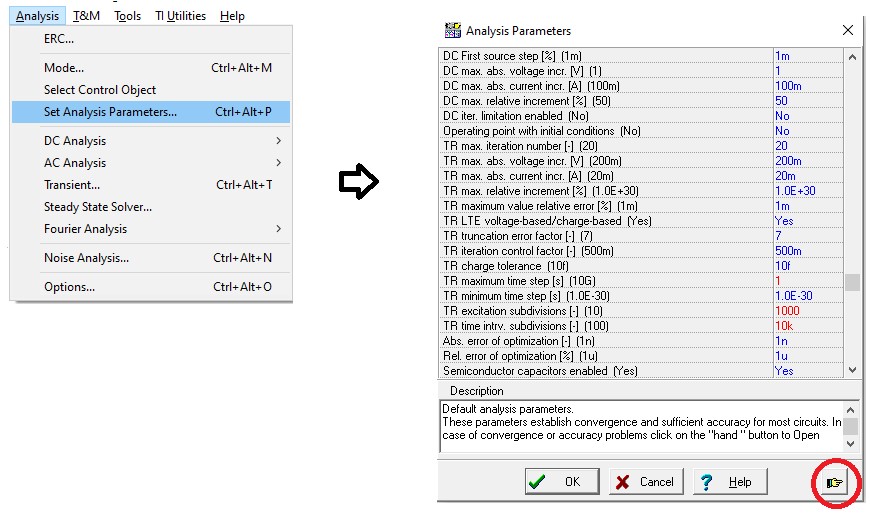

圖 2-17 調整高分辨率的分析參數（紅色數字），按下“手圖標”可獲得完整列表
