4.1 應用用例
無論終端設備如何，大多數 10GbE 和 40GbE 應用用例都可以歸類為背板或前端口應用。#T6264811-19 展示了為提高總體鏈路裕量和穩健性而在以太網背板或前端口應用中放置轉接驅動器和重定時器的典型位置。

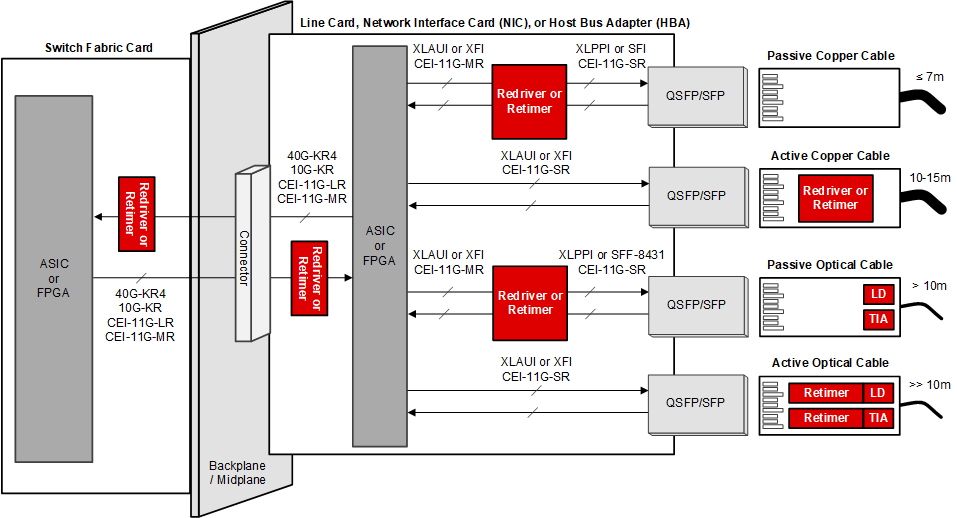

圖 4-1 10GbE 或 40GbE 系統中信號調節的典型應用用例表 4-1 可用作簡要指南來了解各種以太網應用用例的典型環境特性，如#T6264811-19 所示。
表 4-1 10GbE 和 40GbE 應用的環境特性
| 用例 | 信號調節器的位置 | 說明 |
|---|---|---|
| 背板/ 中板 | ASIC 之間的 PCB 背板 |
|
| 前端口無源銅纜 | 主機側 PCB |
|
| 前端口有源銅纜 | 主機側 PCB 或 連接模塊內部 |
|
| 前端口光學模塊 | 主機側 PCB 或 連接模塊內部 |
|
在每個應用用例中，關鍵性能指標和 IC 外形要求各不相同。表 4-2 匯總了這些應用場景中以太網轉接驅動器和重定時器的一般注意事項。
表 4-2 10GbE 和 40GbE 應用的主要注意事項
| 應用用例 | 信號調節的優勢 | 關鍵性能指標 | IC 外形要求 |
|---|---|---|---|
| 背板/中板 |
|
|
|
| 前端口主機側 PCB（銅纜或光纖） |
|
|
|
| 前端口模塊 PCB（銅纜或光纖） |
|
|
|
