5 上升時間加速器

TCA9511A 提供的另一個優勢是器件兩側的上升時間加速器 (RTA) 電路。這是一種優勢，因為在系統從外部卡上游的容性負載未知的應用中，當插入到重負載系統時，上升時間加速器有助于將總線的上升時間保持在 I²C 規格范圍內。作為參考，I²C 規范的 2.6 版要求標準模式 (100kHz) 的上升時間小于 1000ns，快速模式 (400kHz) 的上升時間小于 300ns。上升時間定義為信號從 V_CC 的 30% 變為 V_CC 的 70% 的時間。

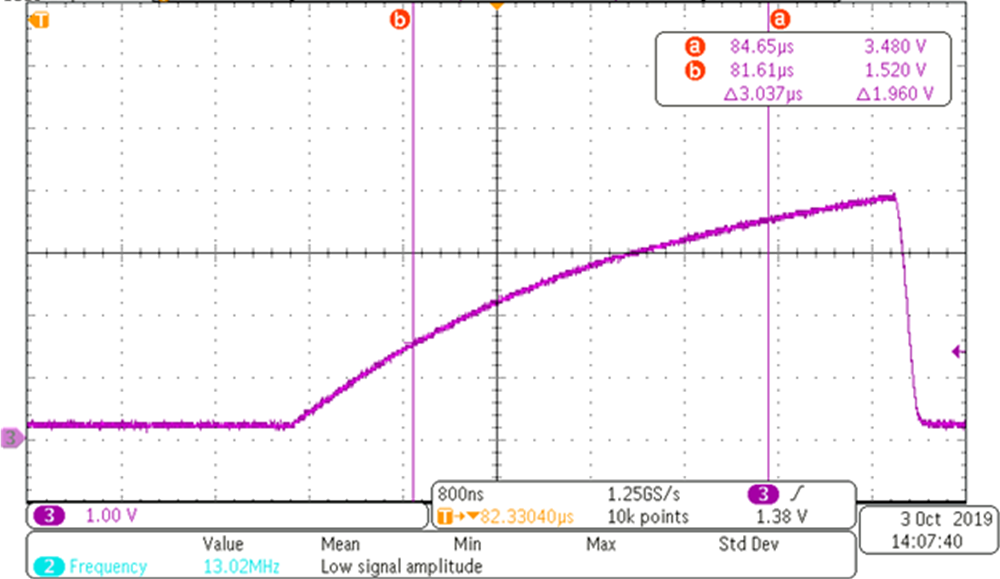

#T6165312-7 展示了 V_CC 為 5V 時，一個帶有 10kΩ 外部上拉電阻器的 360pF 負載的上升時間。在這個沒有 TCA9511A 上升時間加速器的系統中，上升時間為 3307ns，高于標準模式和快速模式下所需的 1000ns 和 300ns。請注意，#T6165312-7 中的時間刻度為每分段 800ns。

圖 5-1 360pF 負載，帶外部 10kΩ 上拉電阻，上升時間加速器被禁用

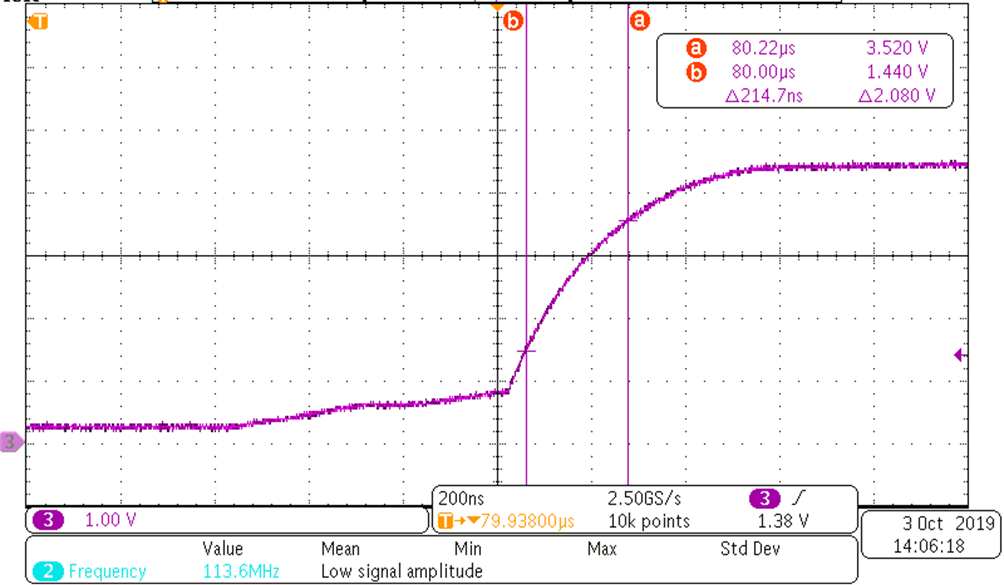

#T6165312-8 展示了相同的 360pF 總線負載條件和 5V V_CC 時的 10kΩ 上拉電阻，但這次啟用了 TCA9511A 并啟用了其上升時間加速器。在這種情況下，上升時間為 214.7ns，現在滿足標準模式和快速模式的規范。圖中的兩個壓擺率是由原始 RC 常數導致的，然后是上升時間加速器上拉。當器件兩側都滿足兩個條件時，TCA9511A 觸發的上升時間加速器會觸發：

1. 上升信號高于 0.6V。
2. 上升信號的壓擺率快于 1.25V/μs。

請注意，#T6165312-8 中的時間刻度為每分段 200ns，而#T6165312-7 中的時間刻度為每分段 800ns。

圖 5-2 360pF 負載，帶外部 10kΩ 上拉電阻，上升時間加速器被啟用
