3 背板上的分立式熱插入實現

可以使用 I²C 開關或具有使能引腳的 I²C 緩沖器來實現一種防止熱插入事件期間發生毛刺干擾的分立式方法。這可以通過將 I²C 開關或緩沖器設計為位于背板邊緣來實現。對于 I²C 開關，應將存在檢測信號置于外部卡上并饋入背板中斷檢測系統。這會告知處理器何時將外部卡連接到背板，并可從下游 I²C 從器件中提取數據。#T6165312-3 展示了一個通過將存在檢測信號饋送到 TCA9555 輸入來實現此目的的示例。通過使用 TCA954x（I²C 開關）和 TCA9555（I²C I/O 擴展器）上的備用通道進行中斷檢測，該設置允許插入多個卡。但是，如果處理器有未使用的 GPIO，則不需要 TCA9555。

在此系統中，插入外部卡后，背板將為 I²C 從器件提供電源和公共接地連接。I²C 開關輔助通道上的背板 I²C 上拉電阻器將從器件 SDA/SCL 引腳拉至高電平。當外部卡被連接時，TCA9555 的 GPI 邏輯從數字高電平（內部 100k 上拉電阻）變為數字低電平。這會生成中斷并向處理器發出信號，來檢查產生中斷的輸入，然后啟用與其連接的外部卡的 I²C 開關通道。

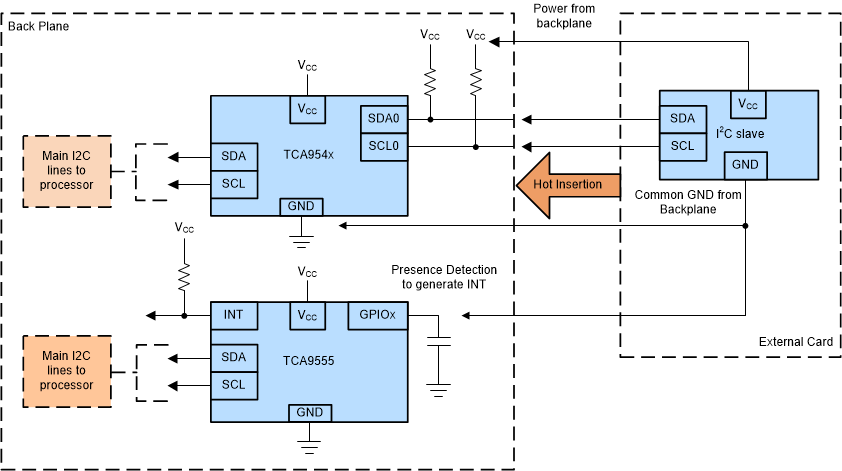

圖 3-1 背板上的分立式熱插入支持

其他說明：

• 外部卡應連接 GND，然后在 SDA/SCL 之前通電：
  • 如果 SDA/SCL 線先連接，這有助于防止它們出現任何潛在的偏置。
  • 需要一個母對公連接器，該連接器會錯開信號以在不同時間進行連接。
• 這種方法有助于防止主要總線上的毛刺干擾，但不會保護 I²C 從器件免受不良 POR 的影響。
  • 在最壞的情況下，處理器將 I²C 從器件連接到主要總線，同時將 SCL/SDA 線保持在低電平。
  • 具有復位功能的 I²C 開關可用于禁用所有 I²C 通道，以便重新獲得 I²C 控制。這確實需要對處理器進行編程，以便檢測阻塞的總線并在發生這種情況時切換復位。
• #T6165312-3 中的開關可替換為 I²C 電平轉換器或具有使能引腳的 I²C 緩沖器。
• TCA9555 可替換為具有中斷功能的任何 I²C GPIO 擴展器。
