穩態期間的開關節點、電感電流和輸出電壓紋波是首先需要進行系統穩定性檢查的信號。輸出電壓或電感電流的振蕩以及開關節點上的抖動是系統不穩定性的良好指標。圖 5-7 顯示了此拓撲的開關節點和輸出電壓紋波。負載瞬態響應是另一個很好的穩定性測試，如簡化穩定性檢測應用手冊中所述。

用于此拓撲的推薦標稱電感器和輸出電容器值分別在 15μH 至 22μH 和 22μF 至 100μF 范圍內。在本應用手冊中，使用了 1 個 22μH 電感器和 2 個 22μF 電容器。

反相降壓/升壓拓撲包含一個右半平面 (RHP) 零點，它通過在高頻下增加增益和減少相位而對控制環路響應產生顯著負面影響。這可能會導致不穩定。Equation7 估計了 RHP 零點的頻率。

Equation7.

建議最多將環路交叉頻率保持在 RHP 零點頻率的 1/4。這樣做需要減小電感，以增加 RHP 零點頻率或增加輸出電容，從而降低交叉頻率。請注意，RHP 零點頻率出現在輸入電壓較低的較低頻率下，占空比較高。如何測量 DCS-Control? 器件的控制環路 應用手冊說明了如何控制 DCS-Control? 器件的環路，而圖 4-2 顯示了圖 5-1 的波特圖。

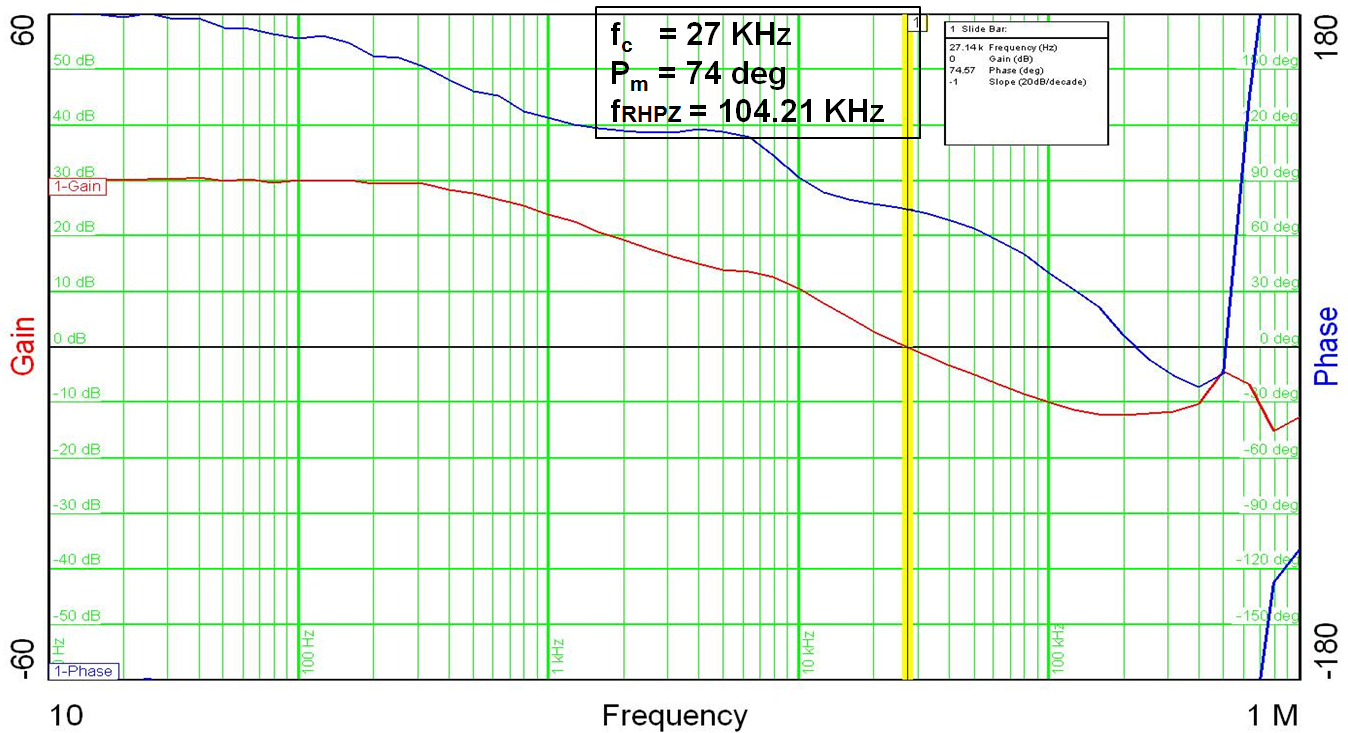

圖 4-2 V_IN = 5V 且負載為 120mA 時的波特圖
