ZHCABY9C July 2014 – November 2022 TPS62125
2.3 電源正常引腳
TPS62125 具有內置電源正常 (PG) 功能，可指示輸出電壓是否已達到適當水平。PG 引腳是開漏輸出，需要使用一個上拉電阻器。因為 VOUT 在此配置中是 IC 接地，所以 PG 引腳以 VOUT 而非接地為基準，這意味著 TPS62125 在 PG 為低電平時將其拉至 VOUT。
這種行為可能會導致難以讀取 PG 引腳的狀態，因為在某些應用中，檢測 PG 引腳極性的 IC 可能無法承受負電壓。圖 2-4 所示的電平轉換器電路通過消除 PG 引腳的負輸出信號，減少了與失調 PG 引腳電壓相關的任何麻煩。如果不需要 PG 引腳功能，則可以在沒有此電路的情況下將其懸空或連接到 VOUT。請注意，為避免違反其絕對最大額定值，PG 引腳的驅動電壓不應超過負輸出電壓（IC 接地）6 V 以上。

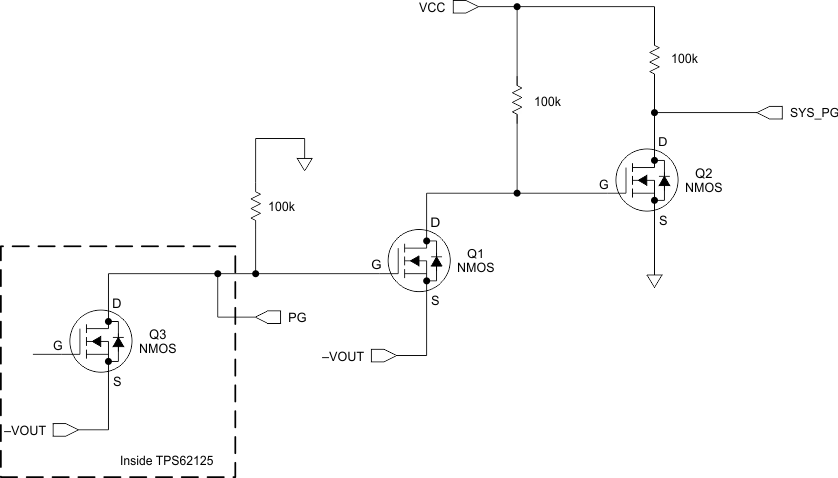

圖 2-4 PG 引腳電平轉換器在 TPS62125 內部，PG 引腳連接到 N 溝道 MOSFET (Q3)。通過將 PG 引腳連接到 Q1 的柵極，當 PG 引腳被拉低時，Q1 關閉而 Q2 開啟，因為它的 VGS 看到 VCC。然后 SYS_PG 被拉至地。
當 Q3 關斷時，Q1 的柵極被拉至地電位，將其導通。這會將 Q2 的柵極拉至地下，將其關閉。然后，SYS_PG 被上拉到 VCC 電壓。請注意，對于連接到 SYS_PG 網絡的電路，VCC 電壓必須處于適當的邏輯電平。
圖 2-5 和圖 2-6 中說明了此 PG 引腳電平轉換器序列。PG 信號激活 PG 引腳電平轉換器電路，G/D 節點信號表示 Q1 和 Q2 之間的共享節點。該電路使用 5V 的 VCC 和雙 NFET Si1902DL 進行了測試。SYS_PG 網絡是電路的輸出，在接地和 5V 之間，可由單獨的器件輕松讀取。當 IC 被禁用時，EN_hys 引腳被用來加速 VOUT 的恢復到 0V。

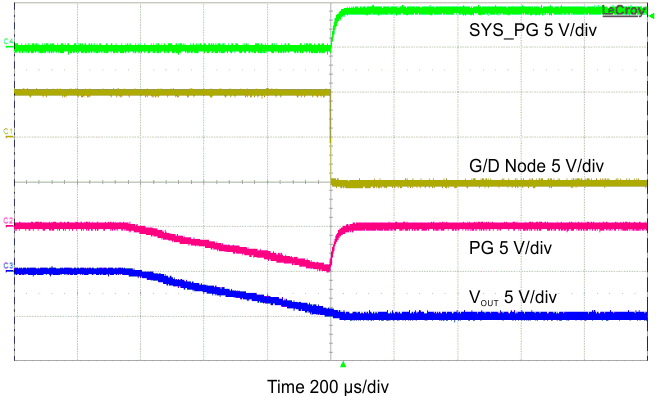

圖 2-5 啟動時的 PG 引腳電平轉換器
圖 2-6 關斷時的 PG 引腳電平轉換器
