ZHCABY9C July 2014 – November 2022 TPS62125
需要一個輸入電容 CIN 為輸入電壓源提供本地旁路。低 ESR X5R 或 X7R 陶瓷電容器非常適合輸入電壓濾波,并更大限度減少對其他電路的干擾。對于大多數應用,建議在 VIN 到地(系統接地,非 –VOUT)之間使用 10μF 陶瓷電容器。為了實現更好的輸入電壓濾波,可以無任何限制地增加 CIN 電容器值。
對于 TPS62125 的反相降壓/升壓配置,不建議在 VIN 和 VOUT 之間安裝電容器。如果安裝了這樣的電容器,則可提供從 VIN 到 VOUT 的交流路徑。當 VIN 施加到電路時,從 VIN 到 VOUT 的電容上的這個 dV/dt 會產生一個必須返回到地的電流(輸入電源回路),才能完成其循環。該電流可能流過內部低側 MOSFET 的體二極管和電感器返回到地。流經體二極管會將 SW 引腳和 VOS 引腳拉到 IC 接地以下 0.3V 以上,違反了它們的絕對最大額定值。這種情況可能會損壞 TPS62125,因此不建議這樣做。因此,不需要或不推薦使用從 VIN 到 VOUT 的電容器。如果存在這樣的電容器 (CBP),則應按照圖 4-1 在輸出端安裝一個肖特基二極管。應進行啟動測試,以確保在施加 VIN 后,VOS 引腳的驅動電壓不會低于 IC 接地 0.3V 以上。

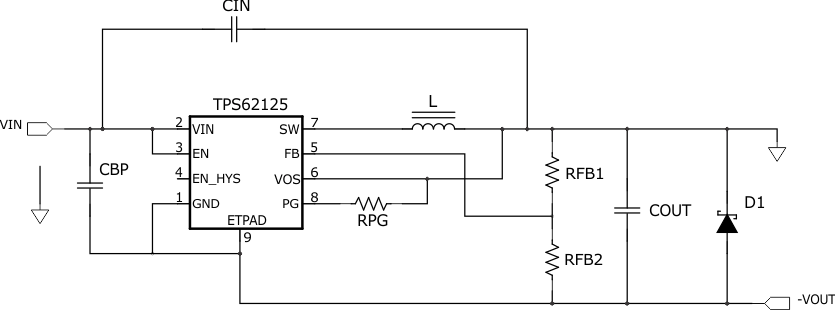

圖 4-1 如果安裝 CBP,則需要安裝肖特基 D1通過 CBP 的交流路徑也可能使線路瞬態響應惡化。如果預計出現強線路瞬變,則應增大輸出電容,以在線路瞬變期間將輸出電壓保持在可接受的水平內。
